[Uimp] nominal darbe dayanım voltajı | 8 kV |
Aşırı gerilim kategorisi | III |
[Ith] klasik açık hava termik akımı | 1050 A (at 40 °C) |
Nominal kesme kapasitesi | 5550 A at 440 V |
[Icw] nominal kısa süreli dayanma akımı | 5,05 kA - 10 s 4,4 kA - 30 s 3,4 kA - 1 min 2,2 kA - 3 min 1,6 kA - 10 min |
Ilgili sigorta değeri | 630 A aM at <= 440 V for motor 500 A aM at <= 690 V for motor 1250 A gG at <= 690 V |
Ortalama empedans | 0,000065 Ohm |
[Ui] nominal yalıtım voltajı | 1000 V |
Kutup başına güç dağılımı | 70 W AC-1 - Ith 1050 A 26 W AC-3 - Ith 630 A |

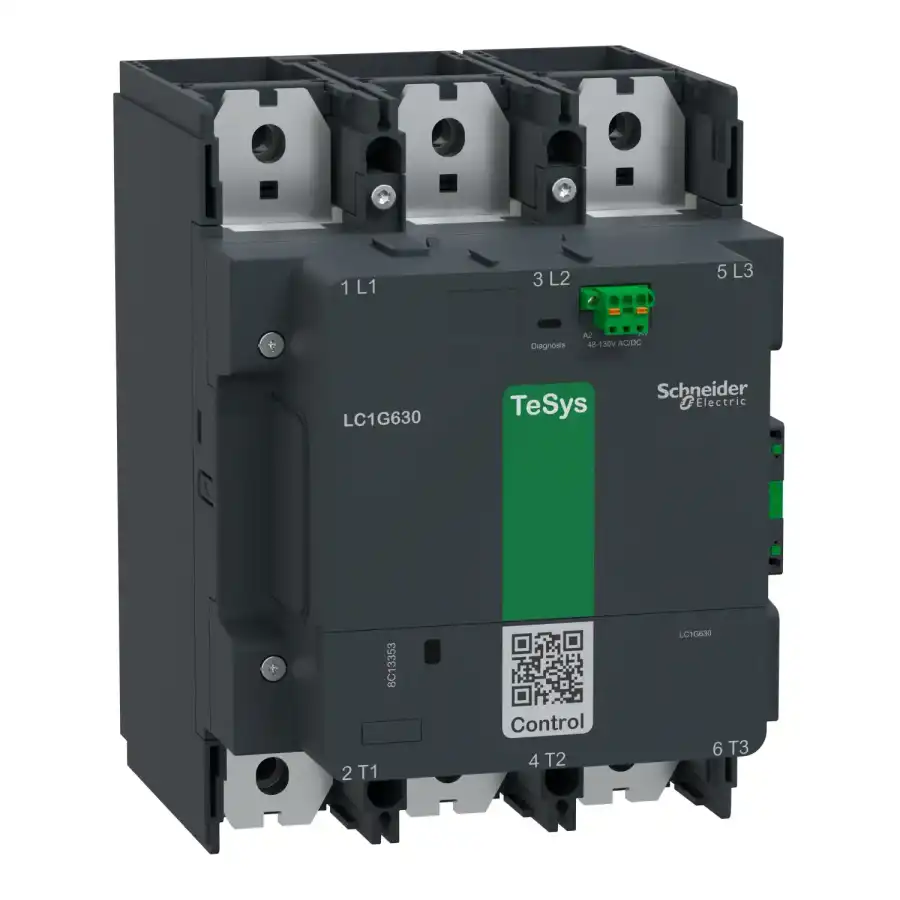

Uyumluluk kodu | LC1G |
Kutup kontak düzenleme | 3 NA |
Yardımcı kontak düzenleme | 1 NA + 1 NK |
Motor gücü kW | 180 kW at 230 V AC 50/60 Hz (AC-3e) 315 kW at 400 V AC 50/60 Hz (AC-3e) 335 kW at 415 V AC 50/60 Hz (AC-3e) 355 kW at 440 V AC 50/60 Hz (AC-3e) 375 kW at 500 V AC 50/60 Hz (AC-3e) 500 kW at 690 V AC 50/60 Hz (AC-3e) 450 kW at 1000 V AC 50/60 Hz (AC-3e) 200 kW at 230 V AC 50/60 Hz (AC-3) 335 kW at 400 V AC 50/60 Hz (AC-3) 375 kW at 415 V AC 50/60 Hz (AC-3) 400 kW at 440 V AC 50/60 Hz (AC-3) 400 kW at 500 V AC 50/60 Hz (AC-3) 500 kW at 690 V AC 50/60 Hz (AC-3) 450 kW at 1000 V AC 50/60 Hz (AC-3) 180 kW at 230 V AC 50/60 Hz (AC-4) 315 kW at 400 V AC 50/60 Hz (AC-4) 335 kW at 415 V AC 50/60 Hz (AC-4) 355 kW at 440 V AC 50/60 Hz (AC-4) 375 kW at 500 V AC 50/60 Hz (AC-4) 450 kW at 690 V AC 50/60 Hz (AC-4) 355 kW at 1000 V AC 50/60 Hz (AC-4) |
Motor gücü hp | 250 hp at 200/208 V 60 Hz 300 hp at 230/240 V 60 Hz 600 hp at 460/480 V 60 Hz 700 hp at 575/600 V 60 Hz |
Irms nominal kapama kapasitesi | 7220 A at 440 V |
Bobin teknolojisi | Yerleşik çift yönlü tepe noktası sınırlaması |
Güvenlik güvenilirlik düzeyi | B10d = 100000 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 1800000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
Mekanik dayanıklılık | 5 Mcycles |
Inrush power in VA (50/60 Hz, AC) | 800 VA |
Inrush power in W (DC) | 680 W |
Hold-in power consumption in VA (50/60 Hz, AC) | 15,0 VA |
Hold-in power consumption in W (DC) | 9,5 W |
Çalışma süresi | 40...70 ms kapama 15...50 ms açma |
Maksimum çalışma hızı | 600 cyc/h AC-3 600 cyc/h AC-3e 300 cyc/h AC-1 150 cyc/h AC-4 |
Bağlantılar - terminaller | Güç devresi: çubuk 2 - busbar cross section: 52 x 20 mm Güç devresi: pabuç-halka terminalleri 1 185 mm² Güç devresi: Civatalı bağlantı Kontrol devresi: itme 1 0,2…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz Kontrol devresi: itme 1 0,25…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: itme 2 0,5…1,0 mm² Kablo uçlu Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: esnek Kablo uçlu |
Bağlantı aralığı | 70 mm |
Montaj desteği | Plaka |
Standartlar | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-1 UL 60335-2-40:Annex JJ |
Ürün sertifikaları | CB Şeması CCC cULus EAC CE UKCA DNV-GL'den EU-RO-MR |
Sıkma torku | 58 N.m |
Yükseklik | 284 mm |
Genişlik | 211 mm |
Derinlik | 266 mm |
Ürün ağırlığı | 14,2 kg |
