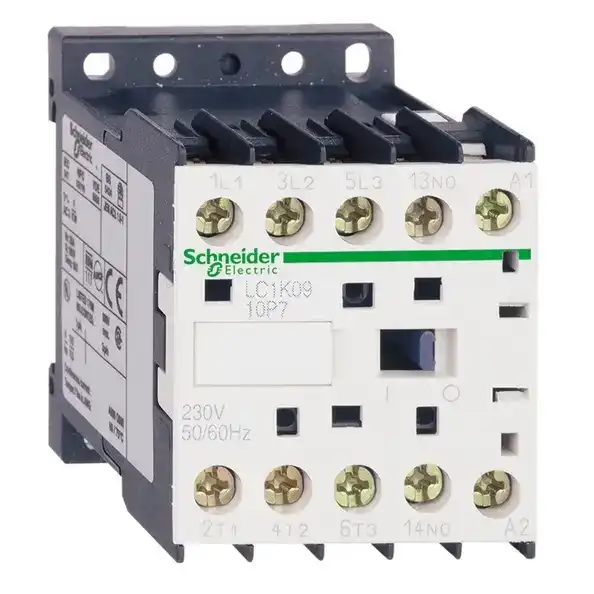

| Kullanım kategorisi | AC-4
AC-3
AC-1
AC-3e
|
| Kutup tanımı | 3P
|
| Power pole contact composition | 3 NA
|
| [Ue] nominal çalışma voltajı | Güç devresi: 690 V AC 50/60 Hz
Sinyalleme devresi: <= 690 V AC 50/60 Hz
|
| [Ie] nominal çalışma akımı | 20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi
9 A -de <= 440 V AC AC-3 için güç devresi
16 A 70 °C) -de 690 V AC AC-1 için güç devresi
9 A -de <= 440 V AC AC-3e için güç devresi
|
| Kontrol devresi tipi | AC -de 50/60 Hz
|
| Kontrol devresi gerilimi | 48 V AC 50/60 Hz
|
| Motor gücü kW | 2,2 kW -de 220...230 V AC 50/60 Hz AC-3
4 kW -de 380...415 V AC 50/60 Hz AC-3
4 kW -de 440 V AC 50/60 Hz AC-3
4 kW -de 480 V AC 50/60 Hz AC-3
4 kW -de 500...600 V AC 50/60 Hz AC-3
4 kW -de 660...690 V AC 50/60 Hz AC-3
2,2 kW -de 400 V AC 50/60 Hz AC-4
2,2 kW -de 220...230 V AC 50/60 Hz AC-3e
4 kW -de 380...415 V AC 50/60 Hz AC-3e
4 kW -de 440 V AC 50/60 Hz AC-3e
4 kW -de 480 V AC 50/60 Hz AC-3e
4 kW -de 500...600 V AC 50/60 Hz AC-3e
4 kW -de 660...690 V AC 50/60 Hz AC-3e
|
| Yardımcı kontak düzenleme | 1 NK
|
| [Uimp] nominal darbe dayanım voltajı | 8 kV
|
| Aşırı gerilim kategorisi | III
|
| [Ith] klasik açık hava termik akımı | 20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresi
|
| Irms nominal kapama kapasitesi | 110 A AC için güç devresi 'e uygunNF C 63-110
110 A AC için güç devresi 'e uygunIEC 60947
110 A AC için sinyalleme devresi 'e uygunIEC 60947
|
| Nominal kesme kapasitesi | 110 A -de 415 V 'e uygunIEC 60947
110 A -de 440 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
110 A -de 220...230 V 'e uygunIEC 60947
110 A -de 380...400 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947
|
| [Icw] nominal kısa süreli dayanma akımı | 90 A -de <50 °C - 1 sn için güç devresi
85 A -de <50 °C - 5 s için güç devresi
80 A -de <50 °C - 10 s için güç devresi
60 A -de <50 °C - 30 s için güç devresi
45 A -de <50 °C - 1 min için güç devresi
40 A -de <50 °C - 3 min için güç devresi
20 A -de <50 °C - >= 15 min için güç devresi
80 A - 1 sn için sinyalleme devresi
90 A - 500 ms için sinyalleme devresi
110 A - 100 ms için sinyalleme devresi
|
| Ilgili sigorta değeri | 25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660
|
| Ortalama empedans | 3 mOhm - Ith 20 A 50 Hz için güç devresi
|
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V 'e uygunUL 508
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Sinyalleme devresi: 600 V 'e uygunUL 508
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
|
| Yalıtım direnci | > 10 MOhm için sinyalleme devresi
|
| VA cinsinden kalkış gücü | 30 VA 20 °C)
|
| VA cinsinden tutma güç tüketimi | 4,5 VA 20 °C)
|
| Isı dağılımı | 1,3 W
|
| Kontrol devresi gerilim limitleri | Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: 0,2...0,75 Uc 50 °C)
|
| Bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
|
| Maximum operating rate | 3600 cyc/h
|
| Yardımcı kontak tipi | Tip anlık 1 NK
|
| Sinyalleme devre frekansı | <= 400 Hz
|
| Minimum anahtarlama akımı | 5 mA için sinyalleme devresi
|
| Minimum anahtarlama gerilimi | 17 V için sinyalleme devresi
|
| Montaj desteği | Ray
Plaka
|
| Sıkma torku | 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2
|
| Çalışma süresi | 10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama
|
| Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
|
| Çakışmama mesafesi | 0,5 mm
|
| Mekanik dayanıklılık | 10 Mcycles
|
| Elektrik dayanıklılığı | 0,18 Mcycles 20 A AC-1 Ue'de <= 440 V
1,3 Mcycles 9 A AC-3 Ue'de <= 440 V
1,3 Mcycles 9 A AC-3e Ue'de <= 440 V
|
| Mekanik dayanıklılık | Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
|
| Derinlik | 57 mm
|
| Ürün ağırlığı | 0,18 kg
|
