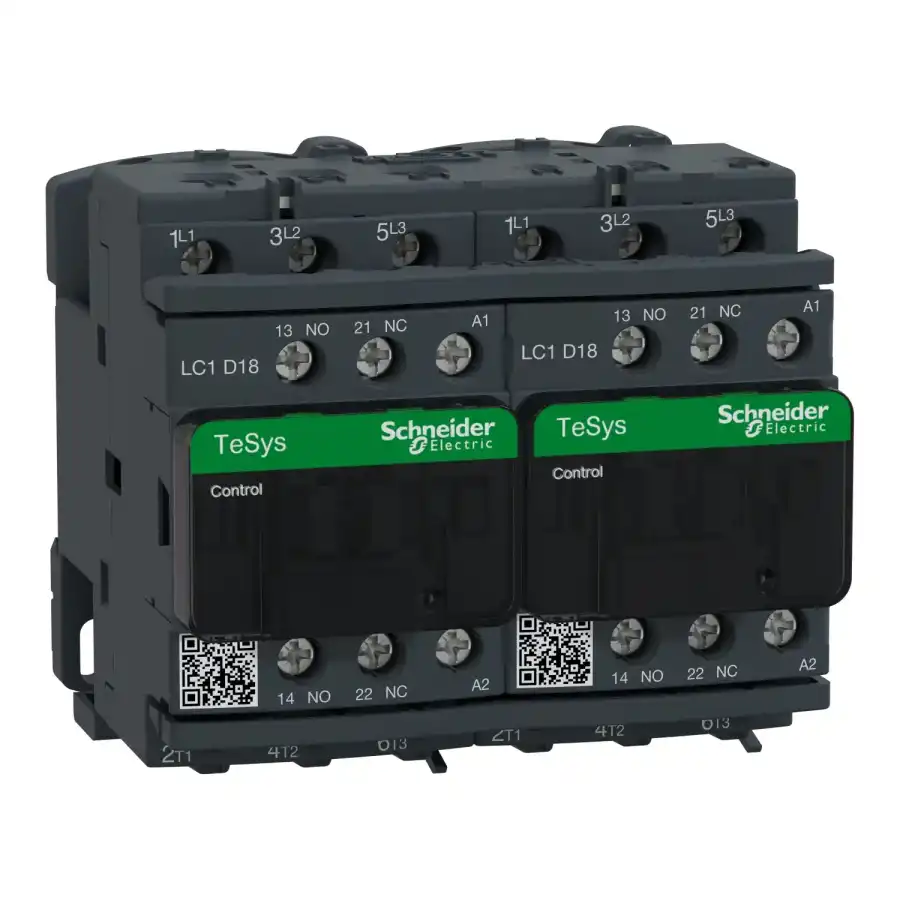

| Seri | TeSys
TeSys Deca
|
| Ürün adı | TeSys D
TeSys Deca
|
| Ürün ya da bileşen tipi | Dönüşlü kontaktör
|
| Ürün grubu | LC2D
|
| Kontaktör uygulaması | Direnç yükü
Motor kontrol
|
| Kullanım kategorisi | AC-1
AC-3
AC-3e
|
| Cihaz sunumu | Döner güç busbarlı hazır monte
|
| Kutup tanımı | 3P
|
| Power pole contact composition | 3 NA
|
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC
|
| [Ie] nominal çalışma akımı | 18 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
32 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi
18 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
|
| Motor gücü kW | 4 kW at 220...230 V AC 50...60 Hz
7,5 kW at 380...400 V AC 50...60 Hz
9 kW at 415 V AC 50...60 Hz
9 kW at 440 V AC 50...60 Hz
10 kW at 500 V AC 50...60 Hz
10 kW at 660...690 V AC 50...60 Hz
|
| Motor power HP (UL / CSA) | 1 hp at 115 V AC 60 Hz for 1 faz motors
3 hp at 230/240 V AC 60 Hz for 1 faz motors
5 hp at 200/208 V AC 60 Hz for 3 faz motors
5 hp at 230/240 V AC 60 Hz for 3 faz motors
10 hp at 460/480 V AC 60 Hz for 3 faz motors
15 hp at 575/600 V AC 60 Hz for 3 faz motors
|
| Kontrol devresi tipi | AC -de 50/60 Hz
|
| Kontrol devresi gerilimi | 110 V AC 50/60 Hz
|
| Yardımcı kontak düzenleme | 1 NA + 1 NK
|
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947
|
| Aşırı gerilim kategorisi | III
|
| [Ith] klasik açık hava termik akımı | 10 A (at 60 °C) for sinyalleme devresi
32 A (at 60 °C) for güç devresi
|
| Irms nominal kapama kapasitesi | 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
300 A at 440 V for güç devresi conforming to IEC 60947
|
| Nominal kesme kapasitesi | 300 A at 440 V for güç devresi conforming to IEC 60947
|
| [Icw] nominal kısa süreli dayanma akımı | 40 A 40 °C - 10 min for güç devresi
84 A 40 °C - 1 min for güç devresi
145 A 40 °C - 10 s for güç devresi
240 A 40 °C - 1 sn for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresi
|
| Ilgili sigorta değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
50 A gG at <= 690 V coordination tip 1 for güç devresi
35 A gG at <= 690 V coordination tip 2 for güç devresi
|
| Ortalama empedans | 2,5 mOhm - Ith 32 A 50 Hz for güç devresi
|
| [Ui] nominal yalıtım voltajı | Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
|
| Elektrik dayanıklılığı | 1,65 Mcycles 18 A AC-3 Ue'de <= 440 V
1 Mcycles 32 A AC-1 Ue'de <= 440 V
1,65 Mcycles 18 A AC-3e Ue'de <= 440 V
|
| Kutup başına güç dağılımı | 0,8 W AC-3
2,5 W AC-1
0,8 W AC-3e
|
| Front cover | Ile
|
| Kilitleme tipi | Mekanik
|
| Montaj desteği | Plaka
Ray
|
| Standartlar | CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
|
| Ürün sertifikaları | DNV
CSA
CCC
UL
GL
LROS (Lloyds register of shipping)
BV
RINA
GOST
UKCA
|
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…6 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…6 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…6 mm²katı
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²katı
|
| Sıkma torku | Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
|
| Çalışma süresi | 12...22 msn kapama
4...19 msn açma
|
| Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
|
| Mekanik dayanıklılık | 15 Mcycles
|
| Maksimum çalışma hızı | 3600 cyc/h -de <60 °C
|
