| Seri | TeSys |

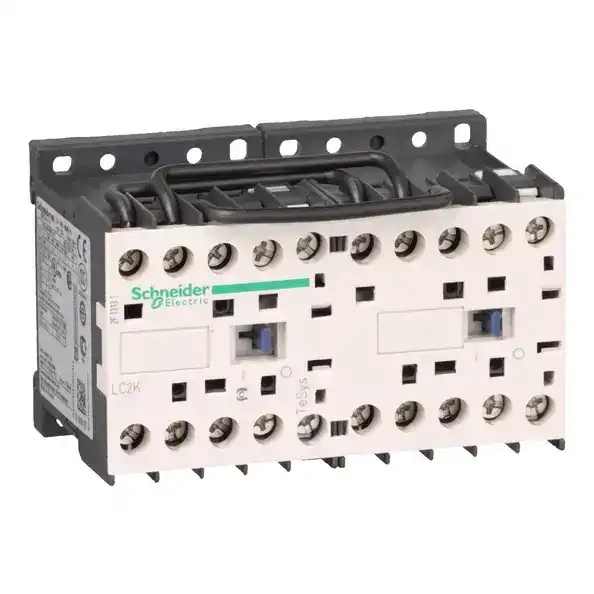

| Ürün adı | TeSys K |
| Ürün ya da bileşen tipi | Dönüşlü kontaktör |
| Ürün grubu | LC2K |
| Cihaz uygulaması | Kontrol |
| Kontaktör uygulaması | Direnç yükü Motor kontrol |
| Kullanım kategorisi | AC-3 AC-1 AC-4 AC-3e |
| Cihaz sunumu | Döner güç busbarlı hazır monte |
| Kutup tanımı | 3P |
| Power pole contact composition | 3 NA |
| [Ue] nominal çalışma voltajı | Güç devresi: 690 V AC 50/60 Hz Sinyalleme devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı | 20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi 16 A 70 °C) -de 690 V AC AC-1 için güç devresi 9 A -de <= 440 V AC AC-3 için güç devresi 9 A -de <= 440 V AC AC-3e için güç devresi |
| Motor gücü kW | 2,2 kW -de 220...230 V AC 50/60 Hz 4 kW -de 380...415 V AC 50/60 Hz 4 kW -de 440 V AC 50/60 Hz 4 kW -de 480 V AC 50/60 Hz 4 kW -de 500...600 V AC 50/60 Hz 4 kW -de 660...690 V AC 50/60 Hz |
| Kontrol devresi tipi | AC -de 50/60 Hz |
| Kontrol devresi gerilimi | 230 V AC 50/60 Hz |
| Yardımcı kontak düzenleme | 1 NK |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| Aşırı gerilim kategorisi | III |
| [Ith] klasik açık hava termik akımı | 20 A -de <50 °C için güç devresi 10 A -de <50 °C için sinyalleme devresi |
| Irms nominal kapama kapasitesi | 110 A AC için güç devresi 'e uygunNF C 63-110 110 A AC için güç devresi 'e uygunIEC 60947 110 A AC için sinyalleme devresi 'e uygunIEC 60947 |
| Nominal kesme kapasitesi | 110 A -de 415 V 'e uygunIEC 60947 110 A -de 440 V 'e uygunIEC 60947 80 A -de 500 V 'e uygunIEC 60947 110 A -de 220...230 V 'e uygunIEC 60947 110 A -de 380...400 V 'e uygunIEC 60947 70 A -de 660...690 V 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 90 A -de <50 °C - 1 sn için güç devresi 85 A -de <50 °C - 5 s için güç devresi 80 A -de <50 °C - 10 s için güç devresi 60 A -de <50 °C - 30 s için güç devresi 45 A -de <50 °C - 1 min için güç devresi 40 A -de <50 °C - 3 min için güç devresi 80 A - 1 sn için sinyalleme devresi 90 A - 500 ms için sinyalleme devresi 110 A - 100 ms için sinyalleme devresi 20 A -de <50 °C - >= 15 min için güç devresi |
| Ilgili sigorta değeri | 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi 10 A gG için sinyalleme devresi 'e uygunIEC 60947 10 A gG için sinyalleme devresi 'e uygunVDE 0660 |
| Ortalama empedans | 3 mOhm - Ith 20 A 50 Hz için güç devresi |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 |
| Elektrik dayanıklılığı | 0,18 Mcycles 20 A AC-1 Ue'de <= 440 V 1,3 Mcycles 9 A AC-3 Ue'de <= 440 V 1,3 Mcycles 9 A AC-3e Ue'de <= 440 V |
| Kilitleme tipi | Mekanik |
| Montaj desteği | Plaka Ray |
| Standartlar | BS 5424 NF C 63-110 IEC 60947 VDE 0660 |
| Ürün sertifikaları | UL CSA UKCA |
| Bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile |
| Sıkma torku | 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2 |
| Çalışma süresi | 10...20 msn bobin enerjileme ve NA kapama 10...20 msn bobinin enerjisini kesme ve NA açma |
| Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 5 Mcycles |
| Maximum operating rate | 3600 cyc/h |
