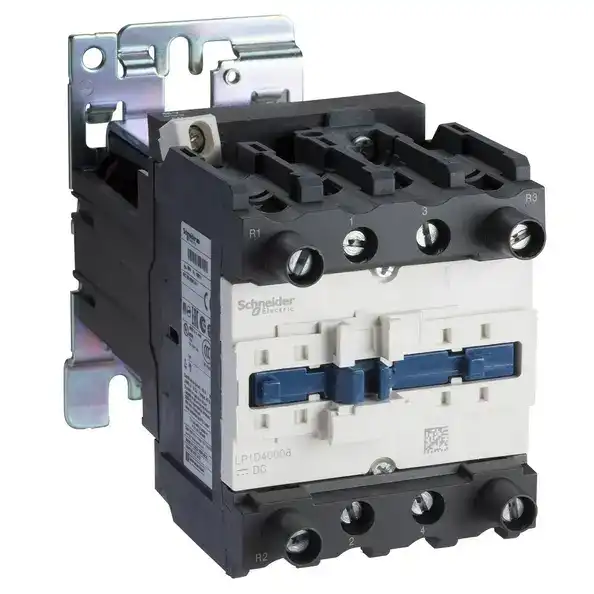

 LP1D40008BD - TeSys D kontaktör - 4P(2 NA + 2 NK) - AC-1 - <= 440 V 60 A - 24 V DC bobin - 1

LP1D40008BD - TeSys D kontaktör - 4P(2 NA + 2 NK) - AC-1 - <= 440 V 60 A - 24 V DC bobin

Ürün Kodu : LP1D40008BD
%59
indirim
13.427,40 TL
5.505,23 ₺ / 5.505,23 TL + KDV
3 ay içinde kargoda
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Seri TeSys
Ürün serisi TeSys D
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LP1D
Kontaktör uygulaması Direnç yükü
Kullanım kategorisi AC-1
Kutup tanımı 4P
[Ue] nominal çalışma voltajı Güç devresi: <= 1000 V AC 25...400 Hz
[Ie] nominal çalışma akımı 60 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
[Uc] control circuit voltage 24 V DC
Tamamlayıcı
Uyumluluk kodu LP1D
Kutup kontak düzenleme 2 NA + 2 NK
Kontak uyumluluğu M3
Koruyucu kapak Olmadan
[Ith] klasik açık hava termik akımı 60 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi 800 A -de 440 V için güç devresi 'e uygunIEC 60947
Nominal kesme kapasitesi 800 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı 72 A -de <40 °C - 10 min için güç devresi
165 A -de <40 °C - 1 min için güç devresi
320 A -de <40 °C - 10 s için güç devresi
720 A -de <40 °C - 1 sn için güç devresi
Ilgili sigorta değeri 80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
80 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
Ortalama empedans 1,5 mOhm - Ith 60 A 50 Hz için güç devresi
Kutup başına güç dağılımı 5,4 W AC-1
[Ui] nominal yalıtım voltajı Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Aşırı gerilim kategorisi III
Kirletme derecesi 3
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947
Güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık 10 Mcycles
Elektrik dayanıklılığı 1,4 Mcycles 60 A AC-1 Ue'de <= 440 V
Kontrol devresi tipi DC DC standart
Bobin teknolojisi Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör
Kontrol devresi gerilim limitleri 0,1...0,3 Uc -40…70 °C düşme DC
0,85...1,1 Uc -40…55 °C çalışma DC
1...1.1 Uc 55…70 °C çalışma DC
W cinsinden kalkış gücü 22 W 20 °C)
W cinsinden tutma güç tüketimi 22 W -de 20 °C
Çalışma süresi 4...19 msn açma
12...26 msn kapama
Zaman sabiti 75 ms
Maximum operating rate 3600 cyc/h -de <60 °C
Bağlantılar - terminaller Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: katı
Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - kablo sertligi: katı
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı
Sıkma torku Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Montaj desteği Plaka
Ray
Ortam
Standartlar CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Ürün sertifikaları UL
CSA
CCC
EAC
UKCA
CB
DNV-GL
RINA
BV
LROS (Lloyds register of shipping)
IP koruma derecesi IP20 ön yüz 'e uygunIEC 60529
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ile
Çalışma yüksekliği 0...3000 m
Yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1
Alev geciktirici V1 'e uygunUL 94
Mekanik dayanıklılık Şoklar kontaktör açık (11 msn için 8 Gn)
Şoklar kontaktör kapalı (11 msn için 10 Gn)
Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Yükseklik 127 mm
Genişlik 85 mm
Derinlik 182 mm
Ürün ağırlığı 2,21 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 11,0 cm
Package 1 Width 16,2 cm
Package 1 Length 21,8 cm
Package 1 Weight 2,265 kg
Unit Type of Package 2 S02
Number of Units in Package 2 2
Package 2 Height 15 cm
Package 2 Width 30 cm
Package 2 Length 40 cm
Package 2 Weight 4,828 kg
Package 3 Height 77 cm
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
REACh, SVHC içermez Evet
EU RoHS Direktifi Uyumlu
print EU RoHS Bildirisi
Toksik ağır metal içermez Evet
Cıva içermez Evet
RoHS muafiyet bilgileri
print Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
Çevre Beyanı
print Çevresel Ürün Profili
Döngüsellik Profili
print Kullanım Sonu Bilgileri
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
PVC içermez Evet
Sözleşme garantisi
Garanti 18 months
Sürdürülebilirlik

Green PremiumTM etiketi, Schneider Electric'in çevre performansı konusunda sınıfının en iyisi ürünleri sunma taahhüdünü gösterir. Green Premium; en yeni düzenlemelerle uyumluluk ve çevresel etkiler konusunda şeffaflığın yanı sıra döngüsel ve düşük CO2 emisyonlu ürünlerin sözünü verir.
