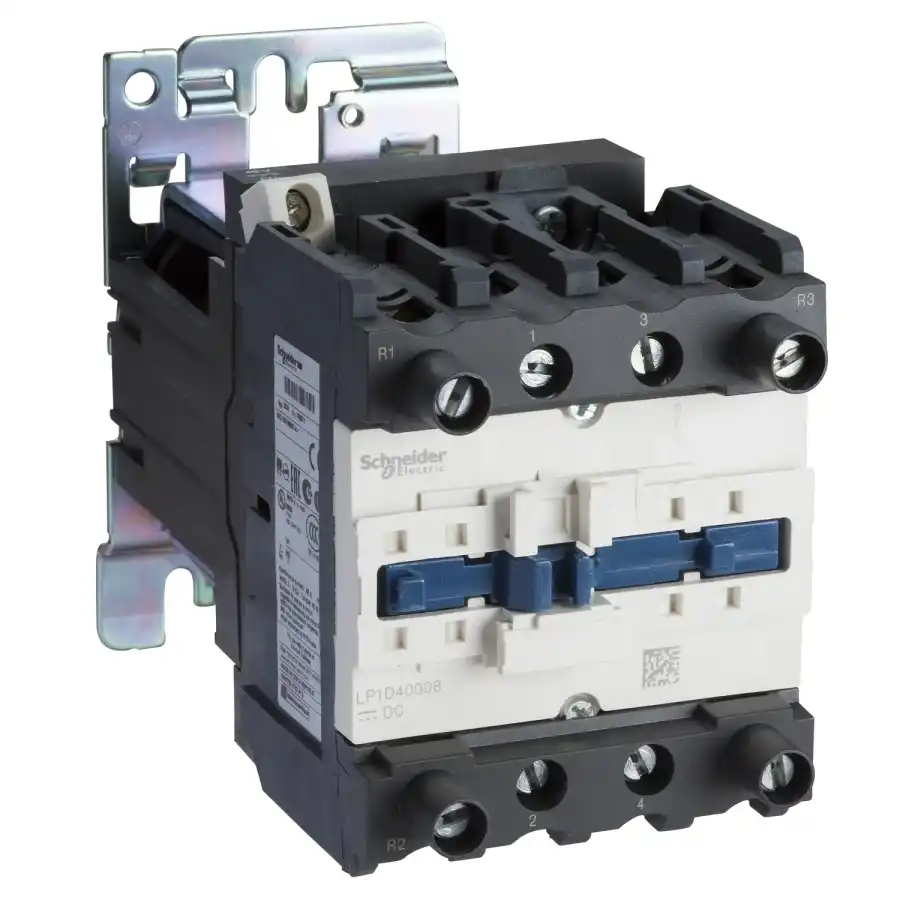

Uyumluluk kodu | LP1D |
Kutup kontak düzenleme | 2 NA + 2 NK |
Koruyucu kapak | Olmadan |
[Ith] klasik açık hava termik akımı | 80 A (at 60 °C) for güç devresi |
Irms nominal kapama kapasitesi | 1000 A at 440 V for güç devresi conforming to IEC 60947 |
Nominal kesme kapasitesi | 1000 A at 440 V for güç devresi conforming to IEC 60947 |
[Icw] nominal kısa süreli dayanma akımı | 110 A 40 °C - 10 min for güç devresi 260 A 40 °C - 1 min for güç devresi 520 A 40 °C - 10 s for güç devresi 900 A 40 °C - 1 sn for güç devresi |
Ilgili sigorta değeri | 125 A gG at <= 690 V coordination tip 1 for güç devresi 125 A gG at <= 690 V coordination tip 2 for güç devresi |
Ortalama empedans | 1,5 mOhm - Ith 80 A 50 Hz for güç devresi |
Kutup başına güç dağılımı | 9,6 W AC-1 |
[Ui] nominal yalıtım voltajı | Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali |
Aşırı gerilim kategorisi | III |
Kirletme derecesi | 3 |
[Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947 |
Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
Mekanik dayanıklılık | 10 Mcycles |
Elektrik dayanıklılığı | 1,5 Mcycles 80 A AC-1 Ue'de <= 440 V |
Kontrol devresi tipi | DC DC standart |
Bobin teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör |
Kontrol devresi gerilim limitleri | 0,1...0,3 Uc -40…55 °C düşme DC 0,85...1,1 Uc -40…55 °C çalışma DC |
W cinsinden kalkış gücü | 22 W 20 °C) |
W cinsinden tutma güç tüketimi | 22 W -de 20 °C |
Çalışma süresi | 4...19 msn açma 12...26 msn kapama |
Zaman sabiti | 75 ms |
Maksimum çalışma hızı | 3600 cyc/h -de <60 °C |
Bağlantılar - terminaller | Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: katı Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: katı Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı |
Sıkma torku | Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
Montaj desteği | Plaka Ray |
