| Seri | TeSys |

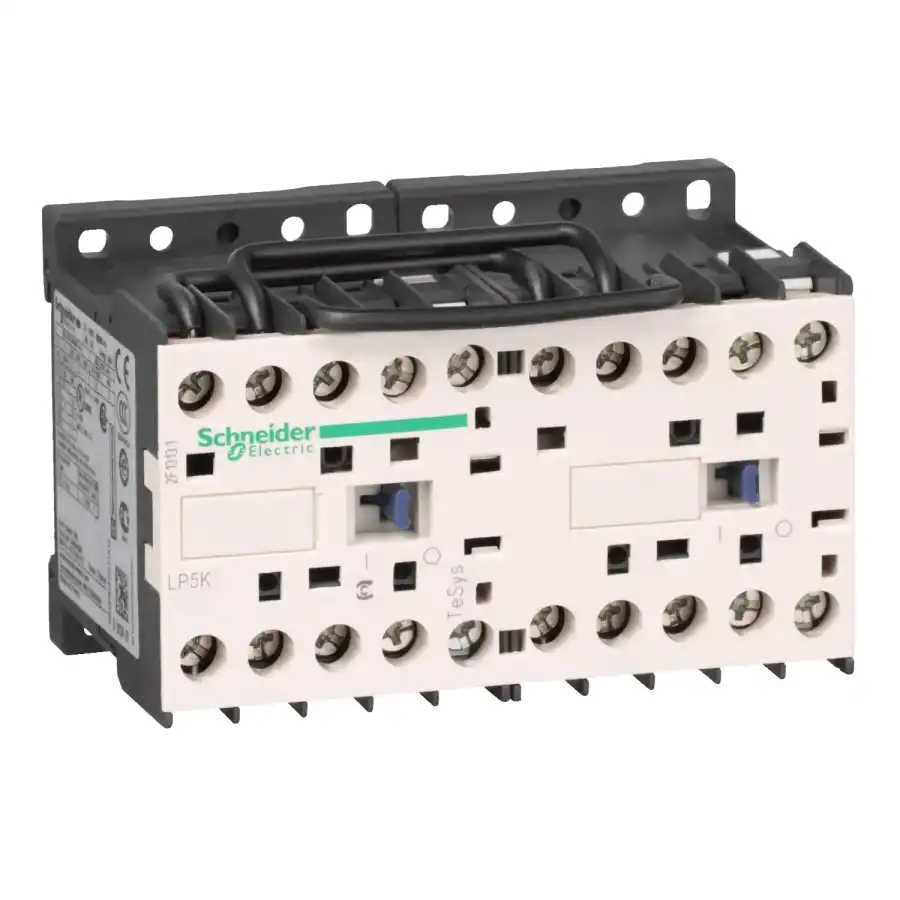

| Ürün adı | TeSys K |
| Ürün ya da bileşen tipi | Dönüşlü kontaktör |
| Ürün grubu | LP5K |
| Cihaz uygulaması | Kontrol |
| Kontaktör uygulaması | Motor kontrol |
| Kullanım kategorisi | AC-4 AC-3 AC-3e |
| Cihaz sunumu | Döner güç busbarlı hazır monte |
| Kutup tanımı | 3P |
| Power pole contact composition | 3 NA |
| [Ue] nominal çalışma voltajı | Güç devresi: 690 V AC 50/60 Hz Sinyalleme devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı | 6 A at <= 440 V AC AC-3 for güç devresi 6 A at <= 440 V AC AC-3e for güç devresi |
| Motor gücü kW | 1,5 kW -de 220...230 V AC 50/60 Hz 2,2 kW -de 380...415 V AC 50/60 Hz 3 kW -de 440 V AC 50/60 Hz 3 kW -de 480 V AC 50/60 Hz 3 kW -de 500...600 V AC 50/60 Hz 3 kW -de 660...690 V AC 50/60 Hz |
| Kontrol devresi tipi | DC düşük tüketim |
| Kontrol devresi gerilimi | 24 V DC |
| Yardımcı kontak düzenleme | 1 NK |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| Aşırı gerilim kategorisi | III |
| [Ith] klasik açık hava termik akımı | 20 A (at 50 °C) for güç devresi 10 A (at 50 °C) for sinyalleme devresi |
| Irms nominal kapama kapasitesi | 110 A AC for güç devresi conforming to NF C 63-110 110 A AC for güç devresi conforming to IEC 60947 110 A AC for sinyalleme devresi conforming to IEC 60947 |
| Nominal kesme kapasitesi | 110 A at 415 V conforming to IEC 60947 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 110 A at 220...230 V conforming to IEC 60947 110 A at 380...400 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 90 A 50 °C - 1 sn for güç devresi 85 A 50 °C - 5 s for güç devresi 80 A 50 °C - 10 s for güç devresi 60 A 50 °C - 30 s for güç devresi 45 A 50 °C - 1 min for güç devresi 40 A 50 °C - 3 min for güç devresi 80 A - 1 sn for sinyalleme devresi 90 A - 500 ms for sinyalleme devresi 110 A - 100 ms for sinyalleme devresi 20 A 50 °C - >= 15 min for güç devresi |
| Ilgili sigorta değeri | 25 A gG at <= 440 V for güç devresi 25 A aM for güç devresi 10 A gG for sinyalleme devresi conforming to IEC 60947 10 A gG for sinyalleme devresi conforming to VDE 0660 |
| Ortalama empedans | 3 mOhm - Ith 20 A 50 Hz for güç devresi |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 |
| Elektrik dayanıklılığı | 1,3 Mcycles 6 A AC-3 Ue'de <= 440 V 1,3 Mcycles 6 A AC-3e Ue'de <= 440 V 0,05 Mcycles 36 A AC-4 Ue'de <= 440 V |
| Kilitleme tipi | Mekanik |
| Montaj desteği | Plaka Ray |
| Standartlar | EN/IEC 60947-4-1 GB/T 14048,4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
| Ürün sertifikaları | CB Şeması CCC UL CSA EAC CE UKCA |
| Bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile |
| Sıkma torku | 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2 |
| Çalışma süresi | 10...20 msn bobinin enerjisini kesme ve NA açma 30...40 msn bobin enerjileme ve NA kapama |
| Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 5 Mcycles |
| Maksimum çalışma hızı | 3600 cyc/h |
