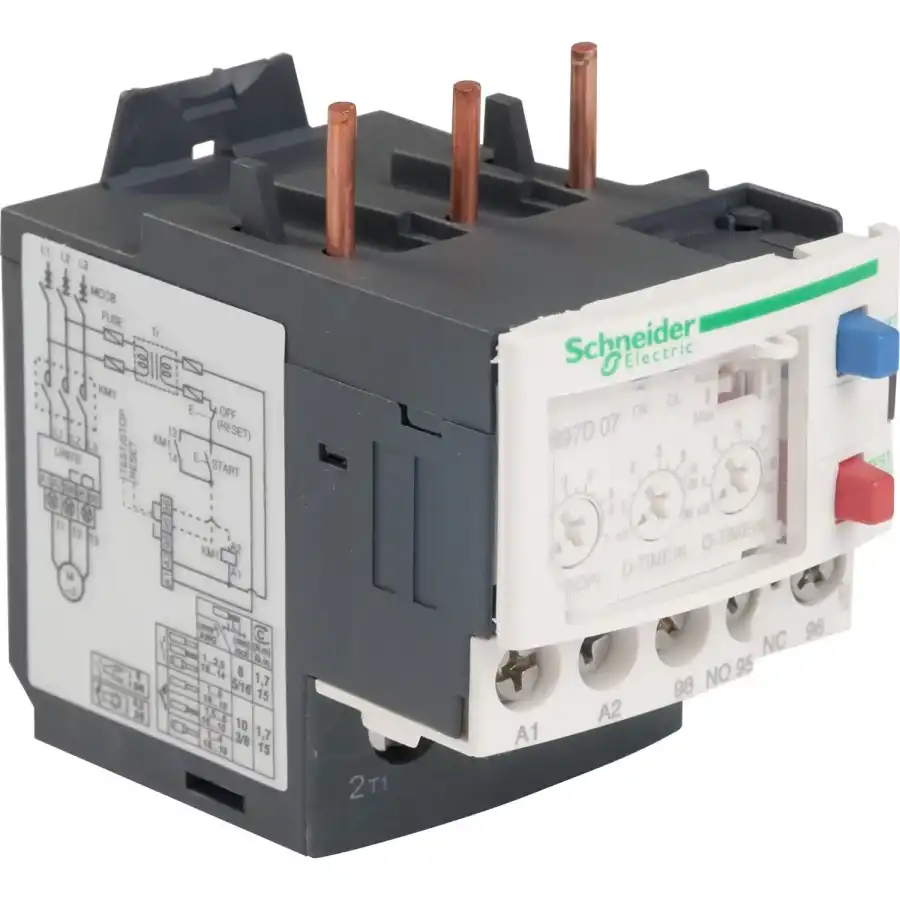

Faz arızasına duyarlılık Kilitli rotor, mekanik sıkışma I > 3 x Iayarı Aşırı yük Imaks > Iayar
Ürün uyumluluğu
LC1D09...D38
Şebeke tipi
AC
[Us] nominal besleme gerilimi
200...240 V AC
Termik Koruma Ayar Aralığı
1,2…7 A
[Ue] nominal çalışma voltajı
600 V AC 50/60 Hz için güç devresi 'e uygunCSA 600 V AC 50/60 Hz için güç devresi 'e uygunUL 690 V AC 50/60 Hz için güç devresi 'e uygunIEC 60947-4-1
Set başına Miktar
10'lu set
Tamamlayıcı
Şebeke frekansı
50...60 Hz
Montaj desteği
Kontaktöre doğrudan Ray
Açma eşiği
1,2...6 A
Kesinti dayanımı
6 kV 'e uygunIEC 61000-4-5
Kontak tipi ve düzenleme
1 K/A
[Ith] klasik açık hava termik akımı
3 A için kontrol devresi
Koruma tipi
BS sigortası 3 A - için kontrol devresi GB2 devre kesici 3 A - için kontrol devresi GG sigorta 3 A - için kontrol devresi
Maksimum güç
28 W -de 110 V DC 'e uygunIEC 60947 28 W -de 220 V DC 'e uygunIEC 60947 55 W -de 24 V DC 'e uygunIEC 60947 55 W -de 48 V DC 'e uygunIEC 60947 140 VA -de 48 V AC 'e uygunIEC 60947 360 VA -de 110 V AC 'e uygunIEC 60947 360 VA -de 220 V AC 'e uygunIEC 60947 70 VA -de 24 V AC 'e uygunIEC 60947
[Ui] nominal yalıtım voltajı
Güç devresi: 600 V 'e uygunCSA Güç devresi: 600 V 'e uygunUL Güç devresi: 690 V 'e uygunIEC 60947-4-1
[Uimp] nominal darbe dayanım voltajı
6 kV
Faz arızası hassasiyeti
< 3 s
Sıfırlama
Otomatik sıfırlama 120 s sabit Elektriksel minimum 0,1 saniye için güç kaynağının kesilmesi ile Manuel sıfırlama
Zaman aralığı
0,2...10 sn - O süresi butonu 0,3...10 sn - O süresi butonu 0,5..30 sn - D süresi butonu
Sinyalleme fonksiyonu
2 LED
Bağlantılar - terminaller
Kontrol devresi: kablo 1 x 1…25 mm²esnek ile Kontrol devresi: kablo 1 x 1…25 mm²esnek kablo uçsuz Güç devresi: kablo 1 x 1…4 mm²esnek ile Güç devresi: kablo 1 x 1,5…10 mm²esnek kablo uçsuz Güç devresi: pabuç kıskaçlı 1 x 1…4 mm²esnek ile Güç devresi: pabuç kıskaçlı 1 x 1,5…10 mm²esnek kablo uçsuz Kontrol devresi: kablo 2 x 1…25 mm²esnek ile Kontrol devresi: kablo 2 x 1…25 mm²esnek kablo uçsuz Kontrol devresi: pabuç kıskaçlı 1 x 1…25 mm²esnek ile Kontrol devresi: pabuç kıskaçlı 1 x 1…25 mm²esnek kablo uçsuz Kontrol devresi: pabuç kıskaçlı 2 x 1…25 mm²esnek ile Kontrol devresi: pabuç kıskaçlı 2 x 1…25 mm²esnek kablo uçsuz
Sıkma torku
Kontrol devresi: 0.6...1.2 N.m üzerinde pabuç kıskaçlı Güç devresi: 2 N.m üzerinde kablo
Yükseklik
67,5 mm
Genişlik
45 mm
Derinlik
67,5 mm
Ürün ağırlığı
0,172 kg
Ortam
Standartlar
IEC 60947 IEC 60255-6
Ürün sertifikaları
GOST CSA UL
Koruyucu bakım
TH 'e uygunIEC 60068
IP koruma derecesi
IP20 conforming to IEC 60529
Çalışma için ortam hava sıcaklığı
-25…60 °C 'e uygunIEC 60947-4-1
Depolama ortam koşulları
-30…80 °C
Çalışma yüksekliği
2000 m
Yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
Darbe dayanımı
15 gn 11 ms 'e uygunIEC 60068-2-7
Titreşim direnci
4 gn 'e uygunIEC 60068-2-6
Dielektrik gücü
2 V 50 Hz 'e uygunIEC 60255-5
Elektrostatik deşarja direnç
6 kV dolaylı modda 8 kV havada
Yayılmalı alanlara direnç
10 V/m seviye 3
Hızlı geçici akımlara direnç
2 kV
Kesinti yayılmalı/iletimli
10 V 'e uygunEN 61000-4-6 Sınıf A 'e uygunEN 55011
