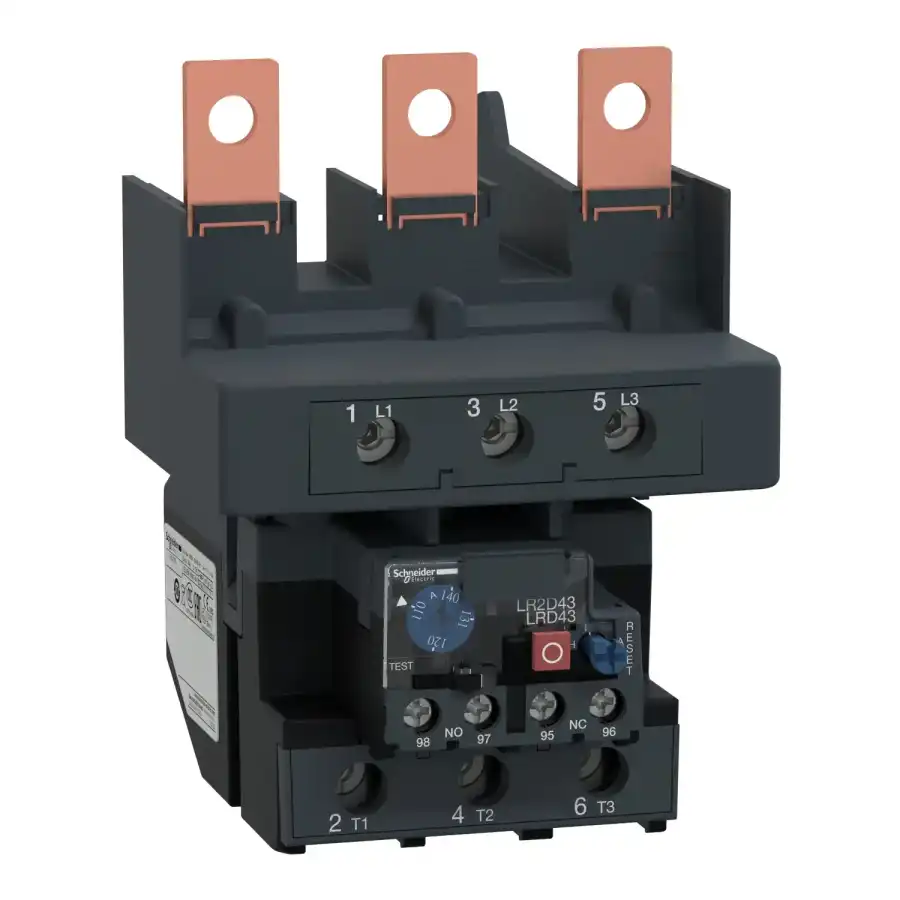

| Ana | Seri | TeSys | | Ürün adı | TeSys LRD TeSys Deca | | Ürün ya da bileşen tipi | Diferansiyel termal aşırı yük rölesi | | Ürün grubu | LRD | | Röle uygulaması | Motor koruma | | Ürün uyumluluğu | LC1D150 | | Şebeke tipi | DC AC | | Asiri yük açma sinifi | Sınıf 10A 'e uygunIEC 60947-4-1 | | Termik Koruma Ayar Aralığı | 110…140 A | | [Ui] nominal yalıtım voltajı | Güç devresi: 1000 V 'e uygunIEC 60947-4-1 | Tamamlayıcı | Şebeke frekansı | 0...400 Hz | | Montaj desteği | Plaka, özel aksesuarlı Ray, özel aksesuarlı Kontaktör altında | | Açma eşiği | 1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1 | | Yardımcı kontak düzenleme | 1 NA + 1 NK | | [Ith] klasik açık hava termik akımı | 5 A için sinyalleme devresi | | Izin verilebilir akım | 0,06 A -de 440 V DC-13 için sinyalleme devresi 0,12 A -de 600 V AC-15 için sinyalleme devresi | | [Ue] nominal çalışma voltajı | 1000 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1 | | Ilgili sigorta değeri | 4 A gG for sinyalleme devresi 4 A BS for sinyalleme devresi | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 | | Faz arızası hassasiyeti | Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 | | Kontrol tipi | Kırmızı açma/kapama butonu: durdurma Mavi açma/kapama butonu: sıfırlama | | Sıcaklık dengeleme | -20…60 °C | | Bağlantılar - terminaller | Güç devresi: vida kelepçesi terminalleri 1 kablolar 4…35 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablolar 4…50 mm² esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablolar 4…50 mm² katı kablo uçsuz | | Sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 9 N.m - üzerinde vida kelepçesi terminalleri | | Derinlik | 132 mm | | Ürün ağırlığı | 0,9 kg | Ortam | Iklimsel dayanım | 'e uygunIACS E10 | | IP koruma derecesi | IP20 conforming to IEC 60529 | | Çalışma için ortam hava sıcaklığı | -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 | | Depolama ortam koşulları | -60…70 °C | | Alev geciktirici | V1 'e uygunUL 94 | | Mekanik dayanıklılık | Titreşimler: 6 Gn 'e uygunIEC 60068-2-6 Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-7 | | Dielektrik gücü | 2,2 kV -de 50 Hz 'e uygunIEC 60947-1 | | Standartlar | EN/IEC 60947-4-1 EN/IEC 60947-5-1 GB/T 14048,4 GB/T 14048,5 EN 50495 | | Ürün sertifikaları | IEC CCC EAC ATEX INERIS | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 13,800 cm | | Package 1 Width | 10,500 cm | | Package 1 Length | 15,500 cm | | Package 1 Weight | 833,000 g | | Unit Type of Package 2 | S03 | | Number of Units in Package 2 | 10 | | Package 2 Height | 30,000 cm | | Package 2 Width | 30,000 cm | | Package 2 Length | 40,000 cm | | Package 2 Weight | 8,835 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 80 | | Package 3 Height | 75,000 cm | | Package 3 Width | 60,000 cm | | Package 3 Length | 80,000 cm | | Package 3 Weight | 77,680 kg | Sürdürülebilirlik Teklifi Sözleşme garantisi |
