| Ana | Seri | TeSys

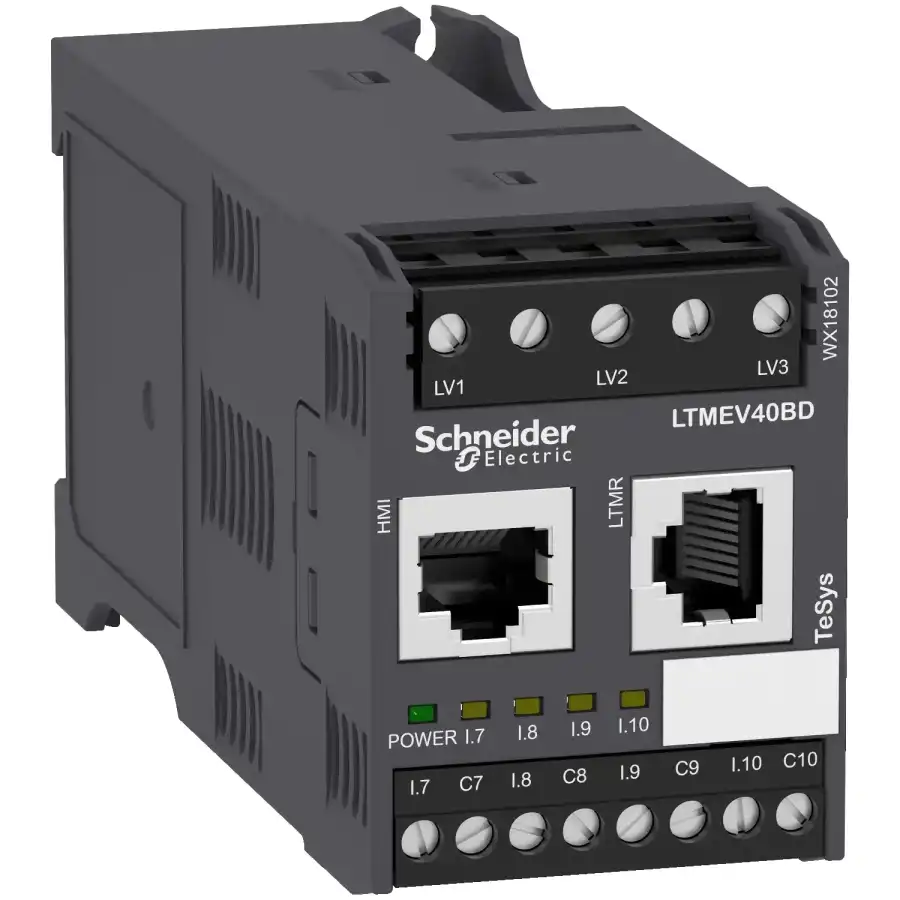

| | Ürün adı | TeSys T
| | Ürün grubu | LTME
| | Ürün ya da bileşen tipi | Uzantı modülü
| | Cihaz uygulaması | Ekipman izleme ve kontrolü
| | Seri uyumluluğu | TeSys TeSys T LTMR motor kontrolörü
| | Besleme | Kontrolör üzerinden
| Tamamlayıcı | [Ui] nominal yalıtım voltajı | 690 V 'e uygunEN/IEC 60947-1
690 V 'e uygunCSA C22.2 No 14
690 V 'e uygunUL 508
| | [Uimp] nominal darbe dayanım voltajı | 6 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1
0,8 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1
| | Lojik giriş sayısı | 4
| | Giriş akımı | 7 mA
| | Geçerli durum 1 garanti | Lojik giriş: < 5 V ve <= 15 mA için 5 ms
| | Algılama açısı | Lojik giriş: < 15 V ve 2...15 mA için 15 ms
| | Maximum output switching frequency | 2 Hz
| | Maksimum çalışma oranı | 1800 cyc/h
| | Kontak tipi ve düzenleme | Yok
| | Ölçüm tipi | Gerilim U21, U32, U13, V1, V2, V3
Dengesiz gerilim
Frekans
Hesaplanan aktif ve reaktif enerji (+/- W.h, +/- VAR.h)
Reaktif güç Q, Q1, Q2, Q3
Güç faktörü
Etkin güç P, P1, P2, P3
| | Ölçüm doğruluğu | 0,01 gerilim (100...830 V)
3 % güç faktörü
5 % aktif ve reaktif güç
| | Aşırı gerilim kategorisi | III
| | Bağlantı aralığı | 5,08 mm
| | Bağlantılar - terminaller | Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,5…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)katı kablo uçsuz
| | Sıkma torku | Kontrol devresi: 0,5…0,6 N.m düz tornavida 3 mm
| | Kirletme derecesi | 3
| | Elektromanyetik uyumluluk | Elektrostatik deşarj, 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2
Hızlı geçici bağışıklık testi (diğer devreler), seviye 3, 2 kV, conforming to EN/IEC 61000-4-4
Hızlı geçici bağışıklık testi (besleme ve röle çıkışları üzerinde), seviye 4, 4 kV, conforming to EN/IEC 61000-4-4
Iletimli RF kesintileri, 10 V, conforming to EN/IEC 61000-4-6
Kontrol devresi: kesintiler (ortak mod), 1 kV, conforming to EN/IEC 61000-4-5
Kontrol devresi: kesintiler (seri mod), 1 kV, conforming to EN/IEC 61000-4-5
Haberleşme: kesintiler (ortak mod), 2 kV, conforming to EN/IEC 61000-4-5
Gerilim girişleri: kesintiler (seri mod), 2 kV, conforming to EN/IEC 61000-4-5
Gerilim girişleri: kesintiler (ortak mod), 4 kV, conforming to EN/IEC 61000-4-5
| | Genişlik | 45 mm
| | Yükseklik | 61 mm
| | Derinlik | 120,7 mm
| | Ürün ağırlığı | 0,21 kg
| | Uyumluluk kodu | LTME
| Ortam | Standartlar | IEC 60947-4-1
UL 508
EN 60947-4-1
IACS E10
CSA C22.2 No 14
| | Ürün sertifikaları | UL
NOM
ATEX
BV
CSA
EAC
RINA
LROS (Lloyds register of shipping)
DNV
ABS
GL
KERI
RMRoS
C-Tick
CCC
| | IP koruma derecesi | IP20
| | Koruyucu bakım | 12 x 24 saat çevrimi 'e uygunEN/IEC 60068-2-30
48 sa 'e uygunEN/IEC 60070-2-11
TH 'e uygunEN/IEC 60068
| | Yangına dayanıklılık | 650 °C 'e uygunEN/IEC 60695-2-12
960 °C 'e uygunUL 94
| | Çalışma için ortam hava sıcaklığı | -20…60 °C
| | Depolama ortam koşulları | -40…80 °C
| | Çalışma yüksekliği | <= 2000 m değer kaybı olmadan
| | Mekanik dayanıklılık | Şoklar yarım sinüs dalgası hızlandırma: 11 msn için 15 Gn 'e uygunEN/IEC 60068-2-27
Titreşimler simetrik raya montajlı: 1 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6
Titreşimler plaka montajlı: 4 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 5,5 cm
| | Package 1 Width | 7,2 cm
| | Package 1 Length | 13,5 cm
| | Package 1 Weight | 195,0 g
| | Unit Type of Package 2 | S02
| | Number of Units in Package 2 | 20
| | Package 2 Height | 15,0 cm
| | Package 2 Width | 30,0 cm
| | Package 2 Length | 40,0 cm
| | Package 2 Weight | 4,251 kg
| Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | EU RoHS Direktifi | Muafiyetlerle uyumlu
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili |
Kullanım Sonu Bilgileri
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
| | PVC içermez | Evet
| | Halojen içerik performansı | Halojen içermeyen plastik parçalara sahip ürün
