| Ana | Seri | TeSys

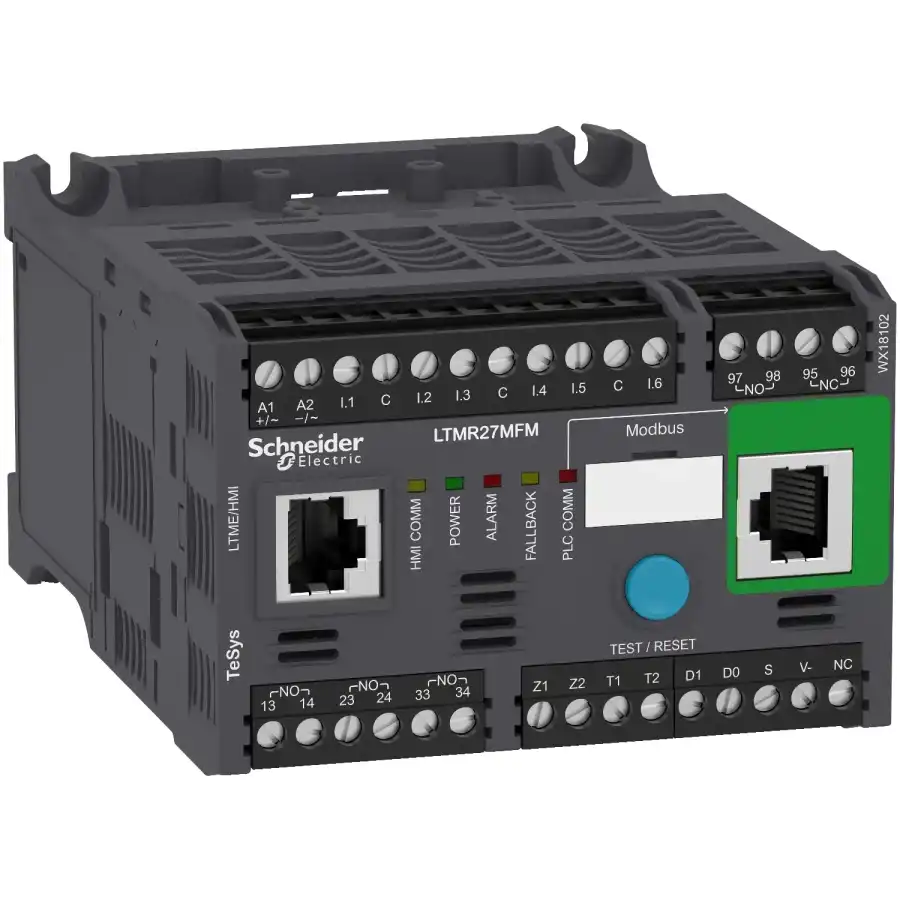

| | Ürün adı | TeSys T
| | Ürün grubu | LTMR
| | Ürün ya da bileşen tipi | Motor kontrolörü
| | Cihaz uygulaması | Ekipman izleme ve kontrolü
| | Ölçüm akımı | 1,35…27 A
| | [Us] nominal besleme gerilimi | 100...240 V AC 50/60 Hz
| | Akım tüketimi | 8...62.8 mA
| | Besleme gerilimi limitleri | 93,5…264 V AC
| | Haberleşme port protokolü | Modbus
| | Veriyolu tipi | Modbus 2 telli RS 485 arayüz, adresleme 1...247, aktarim hizi 1,2...19,2 kbit/sn, RJ45ile 2 ekranlı bükülmüş çift
Modbus 2 telli RS 485 arayüz, adresleme 1...247, aktarim hizi 1,2...19,2 kbit/sn, terminal bloğuile 2 ekranlı bükülmüş çift
| Tamamlayıcı | [Ui] nominal yalıtım voltajı | 690 V 'e uygunEN/IEC 60947-1
690 V 'e uygunCSA C22.2 No 14
690 V 'e uygunUL 508
| | [Uimp] nominal darbe dayanım voltajı | 4 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1
6 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1
0,8 kV haberleşme devresi 'e uygunEN/IEC 60947-4-1
| | Kısa devre dayanımı | 100 kA conforming to EN/IEC 60947-4-1
| | Ilgili sigorta değeri | 4 A GG için çıkış
0,5 A GG için kontrol devresi
| | Koruma türü | Ters polarite koruması
Aşırı yük (uzun süreli)
Toprak kaçağı koruma
Faz dengesizliği
Aşırı yük
Yük dalgalanması
Faz hatası
Güç faktörü varyasyonu
Termal koruma
Kilitli rotor
Termal aşırı yük koruması
| | Ağ ve makine tanı tipi | Hata kaydetme
Yolverme akım ve süresi
Aşırı yük açma öncesindeki kalan çalışma süresi
Aşırı yük açma sonrasında bekleme süresi
Motor kontrol komutu kaydetme
Olay kaydetme
Açma geçmişi bilgisi
Çalışma saatleri sayacı/çalışma süresi
Faz hatası ve toprak hatası açma sayaçları
Açma kapsamı bilgisi
| | Lojik giriş sayısı | 6
| | Giriş akımı | 3,1 mA -de 100 V
7,5 mA -de 240 V
| | Geçerli durum 1 garanti | Lojik giriş: 0...40 V ve <= 15 mA için 25 ms
| | Algılama açısı | Lojik giriş: 79...264 V ve >= 2 mA için 25 ms
| | Maximum output switching frequency | 2 Hz
| | Yük akımı | 5 A -de 250 V AC için lojik çıkış
5 A -de 30 V DC için lojik çıkış
| | Izin verilen güç | 480 VA (AC-15), Ie = 2 A, 500000 cycles (çıkış)
30 W (DC-13), Ie = 1,25 A, 500000 cycles (çıkış)
| | Maksimum çalışma oranı | 1800 cyc/h
| | Kontak tipi ve düzenleme | 1 NA + 1 NK hata sinyali
3 NA
| | Ölçüm tipi | Sıcaklık
Faz akımı I1, I2, I3 RMS
Ortalama akım Iavg
Toprak hatası akımı
Dengesiz akım
| | Ölçüm doğruluğu | 5...15 % toprak hatası akım dahili ölçümü
0,01 gerilim (100...830 V)
3 % güç faktörü
5 % toprak hatası akım harici ölçümü
+/- 30 dak/yıl dahili saat
0,02 sıcaklık
0,01 akım
5 % aktif ve reaktif güç
| | Aşırı gerilim kategorisi | III
| | Bağlantı aralığı | 5,08 mm
| | Bağlantılar - terminaller | Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,5…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)katı kablo uçsuz
| | Sıkma torku | Kontrol devresi: 0,5…0,6 N.m düz tornavida 3 mm
| | Kirletme derecesi | 3
| | Elektromanyetik uyumluluk | Elektrostatik deşarj, 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2
Yayılmalı RF alanları, 3, 10 V/m, conforming to EN/IEC 61000-4-3
Hızlı geçici bağışıklık testi (diğer devreler), seviye 3, 2 kV, conforming to EN/IEC 61000-4-4
Hızlı geçici bağışıklık testi (besleme ve röle çıkışları üzerinde), seviye 4, 4 kV, conforming to EN/IEC 61000-4-4
Gerilim düşüşleri ve kesintileri bağışıklık testi, % 70, 500 ms, conforming to EN/IEC 61000-4-11
Iletimli RF kesintileri, 10 V, conforming to EN/IEC 61000-4-6
Sıcaklık sensörü: kesintiler (seri mod), 0,5 kV, conforming to EN/IEC 61000-4-5
Sıcaklık sensörü: kesintiler (ortak mod), 1 kV, conforming to EN/IEC 61000-4-5
Kontrol devresi: kesintiler (seri mod), 1 kV, conforming to EN/IEC 61000-4-5
Haberleşme: kesintiler (ortak mod), 2 kV, conforming to EN/IEC 61000-4-5
Röle çıkışları ve besleme: kesintiler (seri mod), 2 kV, conforming to EN/IEC 61000-4-5
Röle çıkışları ve besleme: kesintiler (ortak mod), 4 kV, conforming to EN/IEC 61000-4-5
Kontrol devresi: kesintiler (ortak mod), 2 kV, conforming to EN/IEC 61000-4-5
| | Genişlik | 91 mm
| | Yükseklik | 61 mm
| | Derinlik | 122,5 mm
| | Ürün ağırlığı | 0,53 kg
| | Web hizmetleri | Web sunucusu
| | Uyumluluk kodu | LTMR
| Ortam | Standartlar | CSA C22.2 No 14
UL 508
EN 60947-4-1
IEC 60947-4-1
IACS E10
| | Ürün sertifikaları | RMRoS
LROS (Lloyds register of shipping)
RINA
ABS
CCC
EAC
UL
GL
NOM
DNV
KERI
ATEX
BV
CSA
C-Tick
| | Koruyucu bakım | 12 x 24 saat çevrimi 'e uygunEN/IEC 60068-2-30
48 sa 'e uygunEN/IEC 60070-2-11
TH 'e uygunEN/IEC 60068
| | Yangına dayanıklılık | 650 °C 'e uygunEN/IEC 60695-2-12
960 °C 'e uygunUL 94
| | Çalışma için ortam hava sıcaklığı | -20…60 °C
| | Depolama ortam koşulları | -40…80 °C
| | Çalışma yüksekliği | <= 2000 m değer kaybı olmadan
| | Mekanik dayanıklılık | Titreşimler simetrik raya montajlı: 1 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6
Titreşimler plaka montajlı: 4 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6
Şoklar yarım sinüs dalgası hızlandırma: 11 msn için 15 Gn 'e uygunEN/IEC 60068-2-27
| | IP koruma derecesi | IP20
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 7,2 cm
| | Package 1 Width | 10,0 cm
| | Package 1 Length | 13,6 cm
| | Package 1 Weight | 525,0 g
| | Unit Type of Package 2 | S02
| | Number of Units in Package 2 | 10
| | Package 2 Height | 15,0 cm
| | Package 2 Width | 30,0 cm
| | Package 2 Length | 40,0 cm
| | Package 2 Weight | 5,604 kg
| Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | EU RoHS Direktifi | Muafiyetlerle uyumlu
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili |
Kullanım Sonu Bilgileri
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
| | PVC içermez | Evet
| | Halojen içerik performansı | Halojen içermeyen plastik parçalara sahip ürün
