| Ana | Seri | TeSys

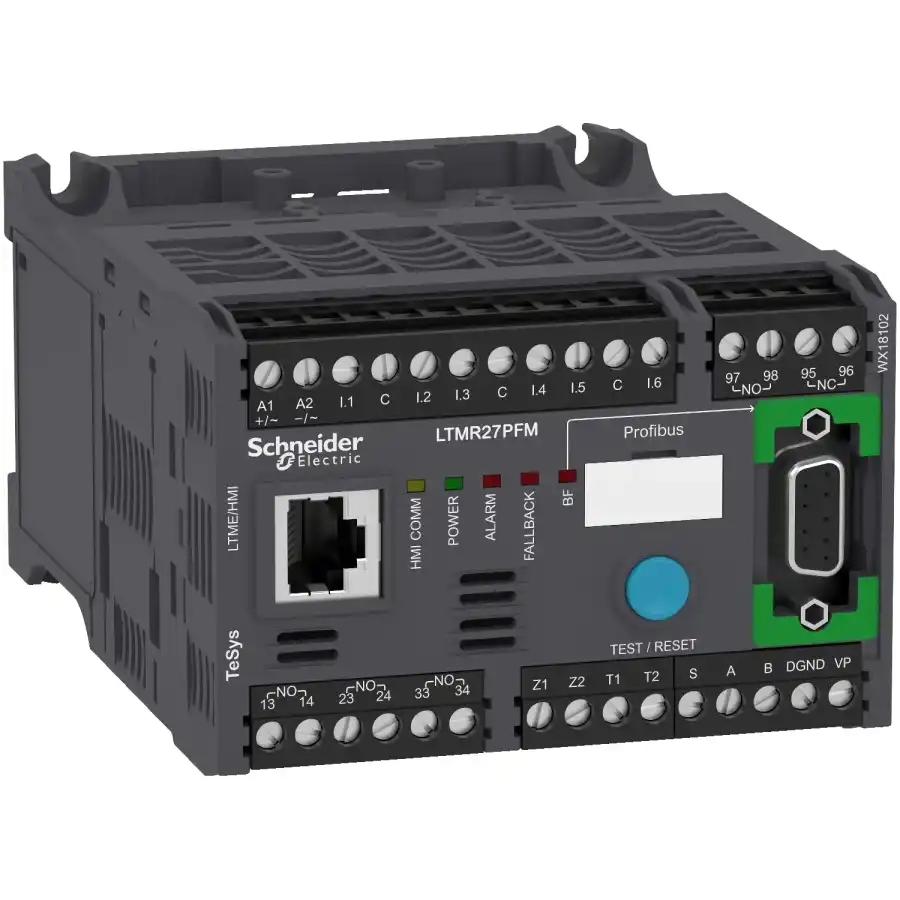

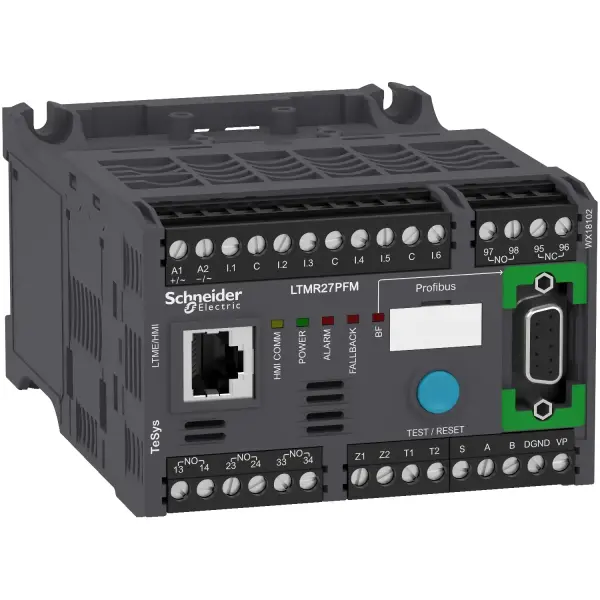

| | Ürün adı | TeSys T
| | Ürün grubu | LTMR
| | Ürün ya da bileşen tipi | Motor kontrolörü
| | Cihaz uygulaması | Ekipman izleme ve kontrolü
| | Ölçüm akımı | 1,35…27 A
| | [Us] nominal besleme gerilimi | 100...240 V AC 50/60 Hz
| | Akım tüketimi | 8...62.8 mA
| | Besleme gerilimi limitleri | 93,5…264 V AC
| | Haberleşme port protokolü | Profibus DP
| | Veriyolu tipi | Profibus DP polarize 2 telli RS485 arayüz, adresleme 1...125, aktarim hizi 9,6 kbit/s...12 Mbit/s, SUB-D 9ile 2 blendajlı bükümlü çift, tip A
Profibus DP polarize 2 telli RS485 arayüz, adresleme 1...125, aktarim hizi 9,6 kbit/s...12 Mbit/s, terminal bloğuile 2 blendajlı bükümlü çift, tip A
| Tamamlayıcı | [Ui] nominal yalıtım voltajı | 690 V 'e uygunEN/IEC 60947-1
690 V 'e uygunCSA C22.2 No 14
690 V 'e uygunUL 508
| | [Uimp] nominal darbe dayanım voltajı | 4 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1
6 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1
0,8 kV haberleşme devresi 'e uygunEN/IEC 60947-4-1
| | Kısa devre dayanımı | 100 kA conforming to EN/IEC 60947-4-1
| | Ilgili sigorta değeri | 4 A GG için çıkış
0,5 A GG için kontrol devresi
| | Koruma türü | Yük dalgalanması
Termal koruma
Kilitli rotor
Ters polarite koruması
Faz dengesizliği
Toprak kaçağı koruma
Aşırı yük (uzun süreli)
Termal aşırı yük koruması
Aşırı yük
Faz hatası
Güç faktörü varyasyonu
| | Ağ ve makine tanı tipi | Faz hatası ve toprak hatası açma sayaçları
Açma geçmişi bilgisi
Açma kapsamı bilgisi
Motor kontrol komutu kaydetme
Çalışma saatleri sayacı/çalışma süresi
Aşırı yük açma sonrasında bekleme süresi
Aşırı yük açma öncesindeki kalan çalışma süresi
Hata kaydetme
Yolverme akım ve süresi
Olay kaydetme
| | Lojik giriş sayısı | 6
| | Giriş akımı | 3,1 mA -de 100 V
7,5 mA -de 240 V
| | Geçerli durum 1 garanti | Lojik giriş: 0...40 V ve <= 15 mA için 25 ms
| | Algılama açısı | Lojik giriş: 79...264 V ve >= 2 mA için 25 ms
| | Maximum output switching frequency | 2 Hz
| | Yük akımı | 5 A -de 250 V AC için lojik çıkış
5 A -de 30 V DC için lojik çıkış
| | Izin verilen güç | 480 VA (AC-15), Ie = 2 A, 500000 cycles (çıkış)
30 W (DC-13), Ie = 1,25 A, 500000 cycles (çıkış)
| | Maksimum çalışma oranı | 1800 cyc/h
| | Kontak tipi ve düzenleme | 1 NA + 1 NK hata sinyali
3 NA
| | Ölçüm tipi | Ortalama akım Iavg
Sıcaklık
Toprak hatası akımı
Faz akımı I1, I2, I3 RMS
Dengesiz akım
| | Ölçüm doğruluğu | 5...15 % toprak hatası akım dahili ölçümü
0,01 gerilim (100...830 V)
3 % güç faktörü
5 % toprak hatası akım harici ölçümü
+/- 30 dak/yıl dahili saat
0,02 sıcaklık
0,01 akım
5 % aktif ve reaktif güç
| | Aşırı gerilim kategorisi | III
| | Bağlantı aralığı | 5,08 mm
| | Bağlantılar - terminaller | Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,5…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)katı kablo uçsuz
| | Sıkma torku | Kontrol devresi: 0,5…0,6 N.m düz tornavida 3 mm
| | Kirletme derecesi | 3
| | Elektromanyetik uyumluluk | Elektrostatik deşarj, 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2
Yayılmalı RF alanları, 3, 10 V/m, conforming to EN/IEC 61000-4-3
Hızlı geçici bağışıklık testi (diğer devreler), seviye 3, 2 kV, conforming to EN/IEC 61000-4-4
Hızlı geçici bağışıklık testi (besleme ve röle çıkışları üzerinde), seviye 4, 4 kV, conforming to EN/IEC 61000-4-4
Gerilim düşüşleri ve kesintileri bağışıklık testi, % 70, 500 ms, conforming to EN/IEC 61000-4-11
Iletimli RF kesintileri, 10 V, conforming to EN/IEC 61000-4-6
Sıcaklık sensörü: kesintiler (seri mod), 0,5 kV, conforming to EN/IEC 61000-4-5
Sıcaklık sensörü: kesintiler (ortak mod), 1 kV, conforming to EN/IEC 61000-4-5
Kontrol devresi: kesintiler (seri mod), 1 kV, conforming to EN/IEC 61000-4-5
Haberleşme: kesintiler (ortak mod), 2 kV, conforming to EN/IEC 61000-4-5
Röle çıkışları ve besleme: kesintiler (seri mod), 2 kV, conforming to EN/IEC 61000-4-5
Röle çıkışları ve besleme: kesintiler (ortak mod), 4 kV, conforming to EN/IEC 61000-4-5
Kontrol devresi: kesintiler (ortak mod), 2 kV, conforming to EN/IEC 61000-4-5
| | Genişlik | 91 mm
| | Yükseklik | 61 mm
| | Derinlik | 122,5 mm
| | Ürün ağırlığı | 0,53 kg
| | Web hizmetleri | Web sunucusu
| | Uyumluluk kodu | LTMR
| Ortam | Standartlar | EN 60947-4-1
UL 508
IACS E10
CSA C22.2 No 14
IEC 60947-4-1
| | Ürün sertifikaları | BV
CSA
CCC
EAC
NOM
KERI
ABS
RMRoS
LROS (Lloyds register of shipping)
UL
RINA
DNV
GL
C-Tick
ATEX
| | Koruyucu bakım | 12 x 24 saat çevrimi 'e uygunEN/IEC 60068-2-30
48 sa 'e uygunEN/IEC 60070-2-11
TH 'e uygunEN/IEC 60068
| | Yangına dayanıklılık | 650 °C 'e uygunEN/IEC 60695-2-12
960 °C 'e uygunUL 94
| | Çalışma için ortam hava sıcaklığı | -20…60 °C
| | Depolama ortam koşulları | -40…80 °C
| | Çalışma yüksekliği | <= 2000 m değer kaybı olmadan
| | Mekanik dayanıklılık | Titreşimler simetrik raya montajlı: 1 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6
Titreşimler plaka montajlı: 4 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6
Şoklar yarım sinüs dalgası hızlandırma: 11 msn için 15 Gn 'e uygunEN/IEC 60068-2-27
| | IP koruma derecesi | IP20
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 7,2 cm
| | Package 1 Width | 10,0 cm
| | Package 1 Length | 13,6 cm
| | Package 1 Weight | 525,0 g
| | Unit Type of Package 2 | S02
| | Number of Units in Package 2 | 10
| | Package 2 Height | 15,0 cm
| | Package 2 Width | 30,0 cm
| | Package 2 Length | 40,0 cm
| | Package 2 Weight | 5,586 kg
| Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | EU RoHS Direktifi | Muafiyetlerle uyumlu
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili |
Kullanım Sonu Bilgileri
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
| | PVC içermez | Evet
| | Halojen içerik performansı | Halojen içermeyen plastik parçalara sahip ürün
