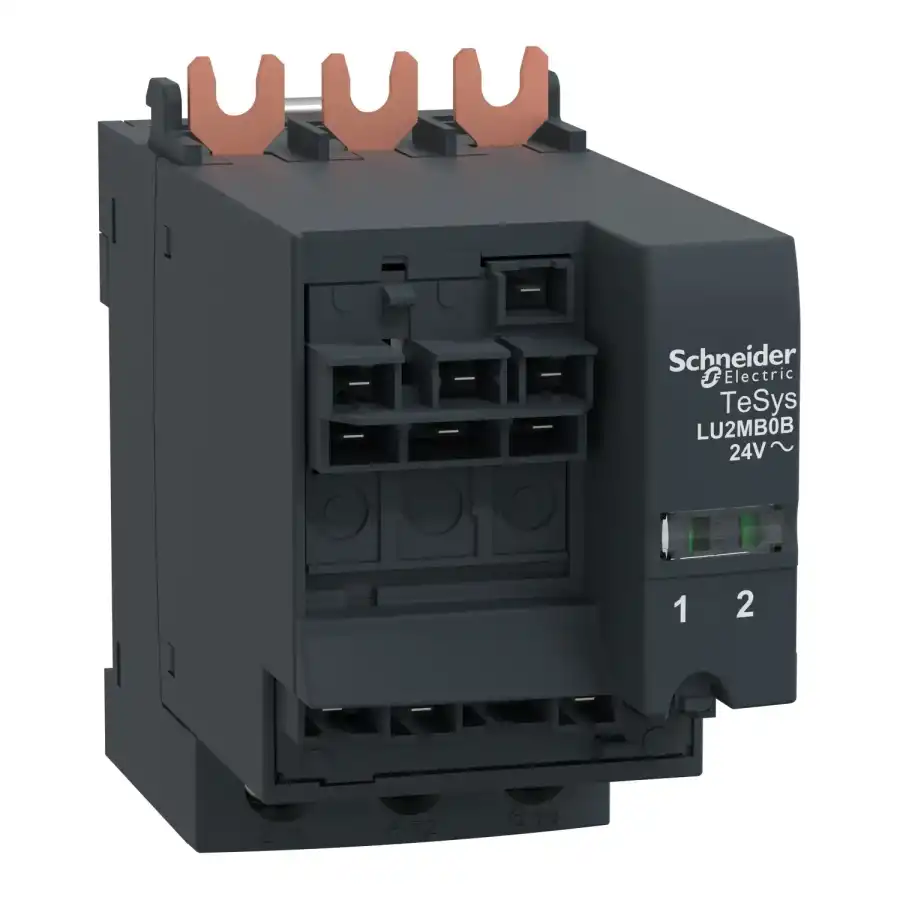

| Ana | Seri | TeSys | | Ürün grubu | LU2MB | | Ürün ya da bileşen tipi | Değiştirici blok | | Cihaz Montajı | Doğrudan montaj | | Cihaz uygulaması | Motor kontrolü | | [Ie] nominal çalışma akımı | 32 A | | [Uc] control circuit voltage | 24 V AC 50/60 Hz | | Akım tüketimi | 2360 mA -de 24 V AC Kapatırken I maksimum | Tamamlayıcı | [Ue] nominal çalışma voltajı | 690 V AC güç devresi | | Ağ frekansı | 40...60 Hz | | Ani faz süresi | 25 ms AC 15 ms DC | | Çalışma süresi | 150 ms yön değişikliği ile 75 ms yön değişikliği olmadan | | Standartlar | EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, faz bariyerli CSA C22.2 No 60947-4-1, faz bariyerli | | Ürün sertifikaları | CE UL CSA CCC EAC ASEFA ATEX Denizcilik | | [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-6-2 600 V 'e uygunUL 60947-4-1 600 V 'e uygunCSA C22.2 No 60947-4-1 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-6-2 | | Sabitleme modu | Takılabilir | | Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm² (harici çap: 3 mm) esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,75…1,5 mm² (harici çap: 3 mm) esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,75…1,5 mm² (harici çap: 3 mm) sert Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm² (harici çap: 3 mm) esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,75…1,5 mm² (harici çap: 3 mm) esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,75…1,5 mm² (harici çap: 3 mm) sert Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm² (harici çap: 4 mm) sert Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…6 mm² (harici çap: 4 mm) esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm² (harici çap: 4 mm) esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² (harici çap: 4 mm) esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² (harici çap: 4 mm) sert Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm² (harici çap: 4 mm) esnek kablo uçsuz | | Sıkma torku | Kontrol devresi: 0,8…1,2 N.m düz tornavida 5 mm Kontrol devresi: 0,8…1,2 N.m Philips No 2 tornavida 5 mm Güç devresi: 1,9…2,5 N.m düz tornavida 6 mm Güç devresi: 1,9…2,5 N.m Philips No 2 tornavida 6 mm | | Genişlik | 45 mm | | Yükseklik | 80 mm | | Derinlik | 105 mm | | Ürün ağırlığı | 0,4 kg | | Uyumluluk kodu | LU2MB | Ortam | IP koruma derecesi | IP20 'e uygunIEC 60947-1 (ön panel ve telle bağlanmış terminaller) IP20 'e uygunIEC 60947-1 (diğer yüzler) IP40 'e uygunIEC 60947-1 (ön panel dış bağlantı bölgesi) | | Koruyucu bakım | TH 'e uygunIEC 60068 | | Çalışma için ortam hava sıcaklığı | -25…60 °C LUCM'li -25…70 °C LUCA, LUCB, LUCC, LUCD'li | | Depolama için ortam hava sıcaklığı | -40…85 °C | | Yangına dayanıklılık | 960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12 650 °C 'e uygunIEC 60695-2-12 | | Çalışma yüksekliği | 2000 m | | Darbe dayanımı | 10 gn güç kutbu açık 'e uygunIEC 60068-2-27 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27 | | Titreşim direnci | 2 gn (f= 5…300 Hz) güç kutbu açık 'e uygunIEC 60068-2-27 4 gn (f= 5…300 Hz) güç kutbu kapalı 'e uygunIEC 60068-2-27 | | Elektrostatik deşarja direnç | 8 kV açık havada seviye 3 'e uygunIEC 61000-4-2 8 kV kontakta seviye 4 'e uygunIEC 61000-4-2 | | Yayılmalı alanlara direnç | 10 V/m seviye 3 'e uygunIEC 61000-4-3 | | Hızlı geçici akımlara direnç | 2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4 | | Yayılmayan şok dalgası | 1 kV seri mod 'e uygunIEC 60947-6-2 2 kV ortak mod 'e uygunIEC 60947-6-2 | | Telsiz elektrik alanlara bağışıklık | 10 V 'e uygunIEC 61000-4-6 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 5,5 cm | | Package 1 Width | 9,5 cm | | Package 1 Length | 13 cm | | Package 1 Weight | 378 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 12 | | Package 2 Height | 15 cm | | Package 2 Width | 30 cm | | Package 2 Length | 40 cm | | Package 2 Weight | 4,825 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Muafiyetlerle uyumlu | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | Sözleşme garantisi |
