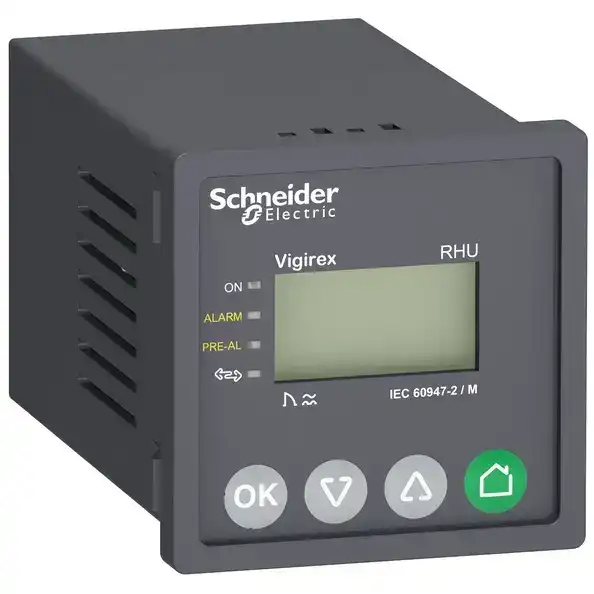

| Ana | Seri | VigiPacT | | Ürün grubu | RHUs | | Ürün ya da bileşen tipi | Rezidüel akım koruma rölesi | | Röle uygulaması | Izleme rölesi Protection relay | | Montaj desteği | Front panel | | Toprak kaçağı koruma sınıfı | Type A | | Ayarın tipi | Tuş takımı | | Rezidüel toprak kaçağı duyarlılık ayar tipi | Ayarlanabilir | | Earth-leakage sensitivity | 0.03…1 A, adjustable in step of 0.001 A 1…30 A, adjustable in step of 0.1 A | | Earth-leakage time delay | Anlık for 0,03 A Ayarlanabilir 0…4,5 s for 0,03…30 A adjustable in step of 10 ms | | Eşik ayarı | 0.015...1 A adjustable in step of 0.001 A ön alarm 1...30 A adjustable in step of 0.1 A ön alarm 0.03...1 A adjustable in step of 0.001 A alarm 1...30 A adjustable in step of 0.1 A alarm | | Current sensors compatibility | VigiPacT TOA toprak kaçağı akım sensörü VigiPacT A toprak kaçağı akım sensörü VigiPacT L toprak kaçağı akım sensörü | | [Ithe] klasik muhafazalı termik akım | 8 A | | Minimum yük | 10 mA -de 12 V | | [Us] nominal besleme gerilimi | 220...240 V AC 50/60 Hz % 70...110 | | Güç tüketimi | 8 VA | | Monitored distribution system | 1000 V - AC -de 50/60 Hz (maksimum) 1000 V - AC -de 400 Hz (maksimum) | | Topraklama sistemi | TT IT TN-S | | [Uimp] nominal darbe dayanım voltajı | 8 kV | | Sıfırlama | Manuel sıfırlama | Tamamlayıcı | Test fonksiyonu | Yerel Uzaktan test | | Sinyal kontakları düzenleme | 1 K/A alarm hata kurtarma 1 NA ön alarm hata kurtarma | | Ölçümün tipi | Toprak hatası akım dahili ölçümü, aralik: 20...200 %, dogruluk: +/- 20 % | | Yenileme süresi | 0,5 sn | | Ayarların kurcalamaya dayanıklılığı | Erişim kodu ile korunur | | Bağlantılar - terminaller | Alarm devresi: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12 Alarm devresi: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 22...AWG 12 Röle testi ve hata sıfırlama: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12 Röle testi ve hata sıfırlama: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 22...AWG 12 Sensör: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12 Sensör: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 22...AWG 12 Gerilim varlığı: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12 Gerilim varlığı: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 22...AWG 12 Güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12 Güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 22...AWG 12 Ön alarm: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12 Ön alarm: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 22...AWG 12 | | Tel sıyırma uzunluğu | Alarm devresi: 6 mm Röle testi ve hata sıfırlama: 6 mm Sensör: 6 mm Gerilim varlığı: 6 mm Güç besleme: 6 mm Ön alarm: 6 mm | | Sıkma torku | Alarm devresi: 0,5 N.m Röle testi ve hata sıfırlama: 0,5 N.m Sensör: 0,5 N.m Gerilim varlığı: 0,5 N.m Güç besleme: 0,5 N.m Ön alarm: 0,5 N.m | | Genişlik | 72 mm | | Yükseklik | 72 mm | | Derinlik | 117 mm | | Kesim boyutları | 68 x 68 mm | | Ürün ağırlığı | 0,3 kg | | IP koruma derecesi | Ön yüz: IP40 'e uygunIEC 60529 Diğer parçalar: IP30 'e uygunIEC 60529 Bağlantı: IP20 'e uygunIEC 60529 | | IK koruma derecesi | IK07 'e uygunEN 50102 | | Mekanik dayanıklılık | Titreşimler 13,2...100 Hz: 0,7 g Titreşimler 2...13,2 Hz: +/- 1 mm | Ortam | Çevresel özellik | Hizmet esnasında değilken nemli sıcağa maruz kalma 'e uygunIEC 60068-2-30 Hizmet esnasında nemli sıcağa maruz kalma 'e uygunIEC 60068-2-56 Tuz buharı 'e uygunIEC 60068-2-52 | | Aşırı gerilim kategorisi | IV | | Elektrik çarpmasına karşı koruma sınıfı | Sınıf II | | Elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar: B 'e uygunCISPR 11 Iletimli radyo frekansı bağışıklık testi: 3 'e uygunIEC 61000-4-6 Elektrostatik deşarj bağışıklık testi: 4 'e uygunIEC 61000-4-2 Yüksek enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-5 Alçak enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-4 Radyasyon duyarlılığı: 3 'e uygunIEC 61000-4-3 | | Bağıl nem | 95 % -de 55 °C | | Kirletme derecesi | 3 'e uygunIEC 60664-1 | | Çalışma için ortam hava sıcaklığı | -25…55 °C | | Depolama ortam koşulları | -40…85 °C | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 8,5 cm | | Package 1 Width | 11,0 cm | | Package 1 Length | 15,5 cm | | Package 1 Weight | 430,0 g | | Unit Type of Package 2 | S04 | | Number of Units in Package 2 | 24 | | Package 2 Height | 30,0 cm | | Package 2 Width | 40,0 cm | | Package 2 Length | 60,0 cm | | Package 2 Weight | 11,086 kg | Sürdürülebilirlik Teklifi Sözleşme garantisi |
