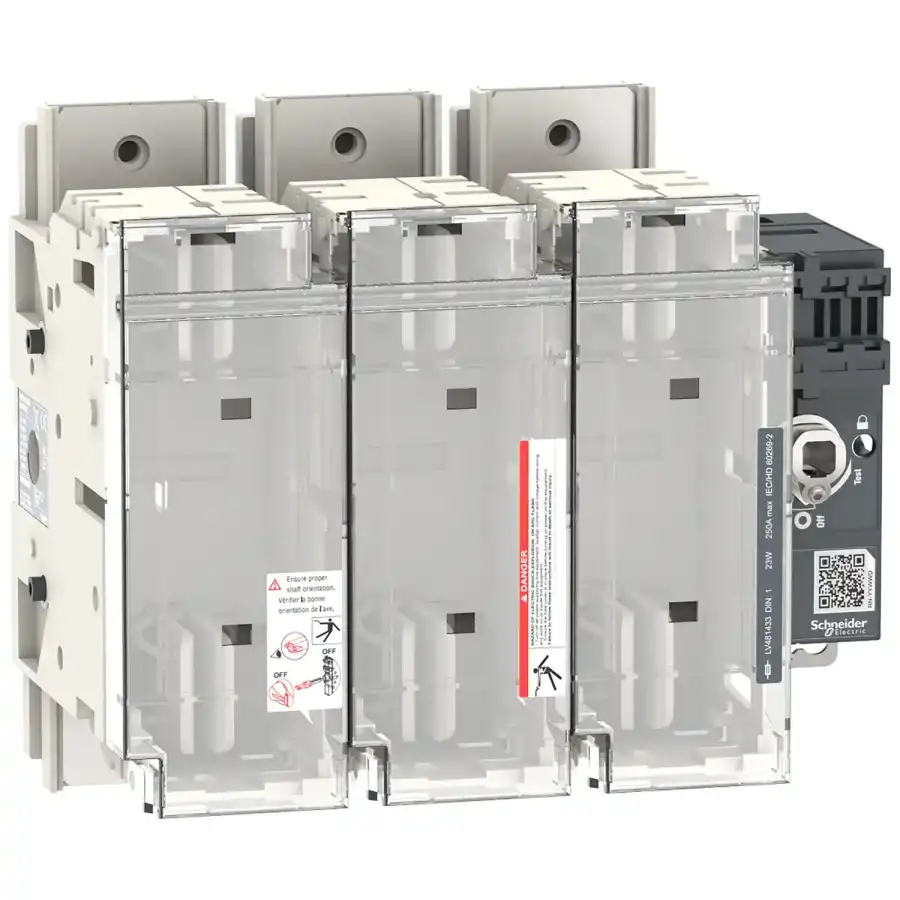

250 A -de 35 °C, sigorta basina güç dagilimi: 23 W
Kutup başına maksimum güç yayılımı
19 W
[Ue] nominal çalışma voltajı
690 V AC 50/60 Hz 800 V AC 50/60 Hz AC-20
[Ui] nominal yalıtım voltajı
800 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı
8 kV
[Ie] nominal çalışma akımı
AC-22A: 250 A at 220/240 V AC 50/60 Hz AC-23A: 250 A at 220/240 V AC 50/60 Hz AC-22B: 250 A at 220/240 V AC 50/60 Hz AC-23B: 250 A at 220/240 V AC 50/60 Hz AC-22A: 250 A at 380/415 V AC 50/60 Hz AC-23A: 250 A at 380/415 V AC 50/60 Hz AC-22B: 250 A at 380/415 V AC 50/60 Hz AC-23B: 250 A at 380/415 V AC 50/60 Hz AC-22A: 250 A at 660/690 V AC 50/60 Hz AC-23A: 250 A at 660/690 V AC 50/60 Hz AC-22B: 250 A at 660/690 V AC 50/60 Hz AC-23B: 250 A at 660/690 V AC 50/60 Hz
Tamamlayıcı
[Iq] Breaking capacity with fuses (kA RMS)
80 kA -de 415 V (AC) 50 kA -de 690 V (AC)
W cinsinden nominal çalışma gücü
132 kW -de 380/400 V 220 kW -de 660/690 V
Kontak tipi ve düzenleme
3 NA
Çalışma kolunun tipi
Doğrudan ön cephe Harici ön cephe Harici sağ taraf
Kilitleme temini
3 kilit
Montaj konumu
Dikey
Montaj Tipi
Sabit
Montaj desteği
Arka plaka
Mekanik dayanıklılık
10000 cycles
Elektrik dayanıklılığı
AC-22A: 1000 cycles 415 V AC 50/60 Hz AC-23A: 1000 cycles 415 V AC 50/60 Hz AC-22A: 1000 cycles 690 V AC 50/60 Hz AC-23A: 1000 cycles 690 V AC 50/60 Hz
Bağlantılar - terminaller
Güç devresi: çıplak kablo konnektörleri32 mm² Güç devresi: pabuç-halka terminalleri95…240 mm²
Sıkma torku
Güç devresi: 25 N.m
Genişlik
234 mm
Yükseklik
195 mm
Derinlik
146 mm
Ürün ağırlığı
3,2 kg
Standartlar
EN/IEC 60947-1 EN/IEC 60947-3
Ürün sertifikaları
CE CCC EAC
Ortam
Elektrikli şok koruma sınıfı
Sınıf II ön yüz
IP koruma derecesi
IP20 'e uygunIEC 60529 (terminal kapağı ile)
IK koruma derecesi
IK07 'e uygunEN 50102
Kirletme derecesi
3 'e uygunIEC 60947
Nominal çalışma ortam sıcaklığı
-20…70 °C
Depolama ortam koşulları
-40…80 °C
Flame resistance
850 °C sigorta kapağı 'e uygunIEC 60695-2-1 960 °C gövde 'e uygunIEC 60695-2-1
