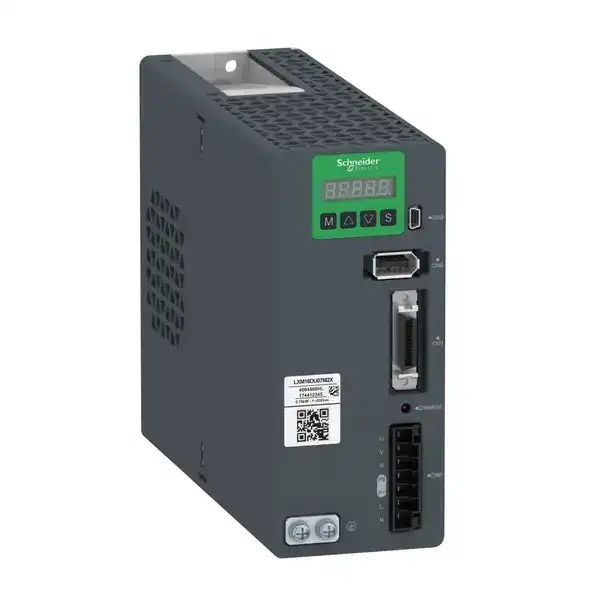

| Ana | Ürün serisi | Easy Lexium 16 | | Ürün ya da bileşen tipi | Hareket servo sürücü | | Ürün grubu | LXM16D | | Sürücü biçimi | Compact housing | | Hat akımı | 14,4 A, THDI 144,8 % -de 220 V, monofaze | Tamamlayıcı | Fazların ağ sayısı | Monofaze | | [Us] nominal besleme gerilimi | 220 V için monofaze | | Besleme gerilimi limitleri | 176…264 V monofaze | | Besleme frekansı | 50/60 Hz - 5...5 % | | Şebeke frekansı | 47,5...63 Hz | | Sürekli çıkış akımı | 8,3 A | | Çıkış akımı 3s tepe | 30 A -de 220 V | | Sürekli güç | 1500 W -de 220 V | | Nominal güç | 1,5 kW -de 220 V 8 kHz | | Anahtarlama frekansı | 8 kHz | | Aşırı gerilim kategorisi | III | | Maximum leakage current | 3,5 mA | | Çıkış gerilimi | <= güç besleme gerilimi | | Elektrik yalıtımı | Güç ve kontrol arasında | | Kablonun tipi | 1 ekranlı bükülmüş çift 0…40 °C) | | Elektrikli bağlantı | Yaylı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm², AWG 24...AWG 12 (L, N, P+, PB, U, V, W) | | Sıkma torku | PE (toprak): 1,4 N.m | | Dijital giriş sayısı | 6 programlanabilir (CN1) 2 pulse train input (PTI) (CN1) | | Dijital giriş gerilimi | 24 V DC için lojik | | Dijital giriş lojiği | Pozitif veya negatif (CN1) | | Dijital çıkış sayısı | 3 3 | | Dijital çıkış tipi | Lojik (CN1) -de 12...24 V DC Pulse train output (PTO) (CN1) | | Dijital çıkış gerilimi | 12...24 V DC | | Dijital çıkış lojiği | Blok (CN1) | | Kontrol sinyali tipi | Servo motor enkoder geri beslemesi CN2 | | Koruma tipi | Ters polariteye karşı: giriş sinyali Kısa devrelere karşı: çıkış sinyali Ters polariteye karşı: çıkış sinyali Aşırı akım: motor and driver Aşırı gerilim: driver Düşük gerilim: driver Aşırı ısınma: driver Aşırı yük: motor and driver Aşırı hız: motor | | Fiziksel arayüz | Mini USB için Modbus Seri hat bağımlı | | Durum LED'i | 1 LED (kırmızı) charge | | Sinyalleme fonksiyonu | Servo durumu ve hata kodları beş 7 basamaklı ekran ünitesi | | İşaretleme | CE | | Soğutmanın tipi | Fan | | Çalışma konumu | Dikey | | Ürün uyumluluğu | Servo motor BCH16 (130 mm, 1 motor yigini) | | Genişlik | 65 mm | | Yükseklik | 150 mm | | Derinlik | 185,2 mm | | Ürün ağırlığı | 1,5 kg | Ortam | EMC filtresi | EMC filtresi olmadan | | Elektromanyetik uyumluluk | Iletimli emisyon - test seviyesi: seviye 3kategori C3 'e uygunEN/IEC 61800-3 | | Standartlar | EN/IEC 61800-5-1 | | Ürün sertifikaları | CE | | IP koruma derecesi | IP20 | | Titreşim direnci | 3M4 genlik = 3 mm[Alan](f =[Alan]9…200 Hz) 'e uygunIEC 60721-3-3 | | Darbe dayanımı | 10 gn, tip l 'e uygunIEC 60721-3-3 | | Bağıl nem | 5…95 % yoğuşmasız | | Çalışma için ortam hava sıcaklığı | 0…40 °C (olmadan) 40…55 °C (değer kaybı faktörü ile) | | Depolama ortam koşulları | -40…70 °C | | Çalışma yüksekliği | <= 1000 m olmadan > 1000...2000 m akım değer kaybı ile | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Package 1 Length | 11 cm | | Number of Units in Package 1 | 1 | | Package 2 Width | 40 cm | | Package 2 Height | 30 cm | | Package 2 Weight | 11,96 kg | | Package 3 Height | 39,7 cm | | Package 1 Width | 24 cm | | Package 1 Height | 20,5 cm | | Package 1 Weight | 1,6 kg | | Number of Units in Package 2 | 7 | | Unit Type of Package 2 | S04 | | Package 2 Length | 60 cm | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Cıva içermez | Evet | | RoHS muafiyet bilgileri | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | Sözleşme garantisi |
