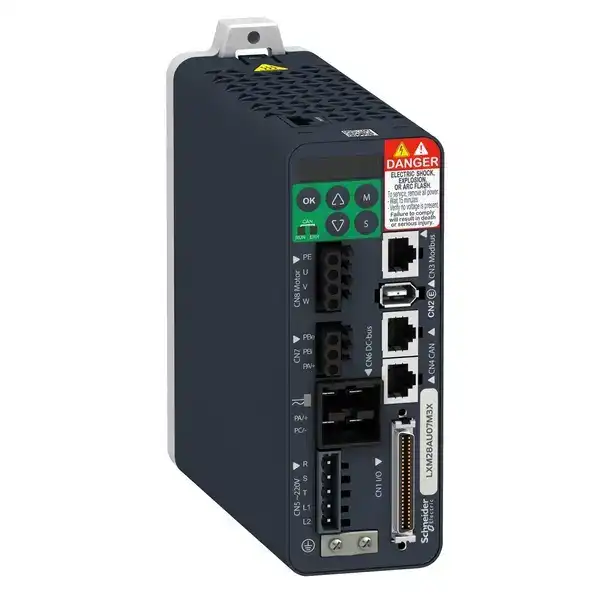

| Ana | Ürün serisi | Lexium 28 | | Ürün ya da bileşen tipi | Hareket servo sürücü | | Ürün grubu | LXM28A | | Sürücü biçimi | Compact housing | | Hat akımı | 6 A, THDI 181,8 % -de 220 V, monofaze 6 A, THDI 160,6 % -de 220 V, trifaze | Tamamlayıcı | Fazların ağ sayısı | Monofaze Trifaze | | [Us] nominal besleme gerilimi | 220 V (% - 10...15) için trifaze 220 V (% - 20...15) için monofaze | | Besleme gerilimi limitleri | 200…255 V trifaze 170…255 V monofaze | | Besleme frekansı | 50/60 Hz - 5...5 % | | Şebeke frekansı | 47,5...63 Hz | | EMC filtresi | EMC filtresi olmadan | | Sürekli çıkış akımı | 4,5 A -de 16 kHz | | Çıkış akımı 3s tepe | 13,5 A -de 220 V | | Sürekli güç | 750 W -de 220 V | | Nominal güç | 0,75 kW -de 220 V 16 kHz | | Anahtarlama frekansı | 16 kHz | | Aşırı gerilim kategorisi | III | | Maximum leakage current | 1,3 mA | | Çıkış gerilimi | <= güç besleme gerilimi | | Elektrik yalıtımı | Güç ve kontrol arasında | | Kablonun tipi | Ekranlı motor kablosu 0…55 °C) bakır | | Elektrikli bağlantı | Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (L1-L2) Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (R, S, T) Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (U, V, W, PE) Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (PA/+, PBe) | | Dijital giriş sayısı | 8 programlanabilir (CN1) 1 pulse train input (PTI) (CN1) 2 fast capture (CN1) 1 safety function STO (CN9) | | Dijital giriş gerilimi | 24 V DC için lojik | | Dijital giriş lojiği | Pozitif veya negatif (CN1) | | Dijital çıkış sayısı | 5 lojik çıkış (CN1) -de 12...24 V DC 1 pulse train output (PTO) (CN1) | | Dijital çıkış gerilimi | 12...24 V DC | | Dijital çıkış lojiği | Pozitif veya negatif (CN1) | | Analog giriş sayısı | 2 | | Mutlak doğruluk hatası | 0.1 % | | Analog giriş tipi | V_REF gerilim analog girişi: - 10...10 V, empedans: 10 kOhm, çözünürlük: 14 bit T_REF gerilim analog girişi | | Kontrol sinyali tipi | Servo motor enkoder geri beslemesi CN2 | | Koruma tipi | Ters polariteye karşı: giriş sinyali Kısa devrelere karşı: çıkış sinyali Aşırı akım: motor Aşırı gerilim: motor Düşük gerilim: motor Aşırı ısınma: motor Aşırı yük: motor Aşırı hız: motor | | Güvenlik fonksiyonu | STO (güvenli tork kapatma), entegre | | Güvenlik seviyesi | SIL 2 'e uygunIEC 61800-5-2: 2007 SIL 2 'e uygunIEC 61508-1: 2010 PL d/category 3 'e uygunEN/ISO 13849-1: 2008 SIL 2 'e uygunEN/ISO 13849-1: 2009/AC SIL 2 'e uygunEN 60204-1: 2006 SIL 2 'e uygunEN 60204-1: 2009/A1 SIL 2 'e uygunEN 60204-1: 2010/AC SIL 2 'e uygunIEC 62061: 2012 | | Haberleşme arayüzü | CANopen, entegre CANmotion, entegre | | Konnektörün tipi | RJ45 (CN4) için CANopen, CANmotion | | Erişim yöntemi | Slave | | Iletim hızı | 250 kbit/s veriyolu uzunlugu için 100…250 m için CANopen, CANmotion 500 kbit/s veriyolu uzunlugu için 4…100 m için CANopen, CANmotion 1 Mbit/s veriyolu uzunlugu için 4 m için CANopen, CANmotion | | Adreslerin sayısı | 1…127 için CANopen, CANmotion | | Fiziksel arayüz | RS485 için Modbus Seri hat bağımlı | | Durum LED'i | 1 LED (kırmızı) charge 1 LED (yeşil) RUN 1 LED (kırmızı) hata | | Sinyalleme fonksiyonu | Servo durumu ve hata kodları beş 7 basamaklı ekran ünitesi | | İşaretleme | CSA CULus CE | | Soğutmanın tipi | Entegre fan | | Çalışma konumu | Dikey | | Ürün uyumluluğu | Servo motor BCH2 (130 mm, 1 motor yigini) -de 500 W Servo motor BCH2 (80 mm, 2 motor yigini) -de 750 W Servo motor BCH2 (130 mm, 1 motor yigini) -de 600 W | | Genişlik | 55 mm | | Yükseklik | 150 mm | | Derinlik | 146 mm | | Ürün ağırlığı | 1 kg | | Çıkış akımı 3s tepe 2 | 13,5 A -de 220 V | | Çıkış akımı 3s tepe 3 | 13,5 A -de 220 V | Ortam | Elektromanyetik uyumluluk | Iletimli emisyon - test seviyesi: seviye 3kategori C3 'e uygunEN/IEC 61800-3 | | Standartlar | EN/IEC 61800-5-1 | | Ürün sertifikaları | CE CULus CSA | | IP koruma derecesi | IP20 | | Titreşim direnci | 3M4 genlik = 3 mm[Alan](f =[Alan]9…200 Hz) 'e uygunIEC 60721-3-3 | | Darbe dayanımı | 10 gn, tip l 'e uygunIEC 60721-3-3 | | Bağıl nem | 5…95 % yoğuşmasız | | Çalışma için ortam hava sıcaklığı | 0…55 °C | | Depolama ortam koşulları | -25…65 °C | | Çalışma yüksekliği | <= 1000 m olmadan > 1000...2000 m her 100 m için %1 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 7,679 cm | | Package 1 Width | 22,941 cm | | Package 1 Length | 23,694 cm | | Package 1 Weight | 1,31 kg | | Unit Type of Package 2 | S03 | | Number of Units in Package 2 | 5 | | Package 2 Height | 30 cm | | Package 2 Width | 29,9 cm | | Package 2 Length | 39,8 cm | | Package 2 Weight | 7,2 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 40 | | Package 3 Height | 80 cm | | Package 3 Width | 80 cm | | Package 3 Length | 60 cm | | Package 3 Weight | 67,044 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Cıva içermez | Evet | | RoHS muafiyet bilgileri | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | | PVC içermez | Evet | Sözleşme garantisi |
