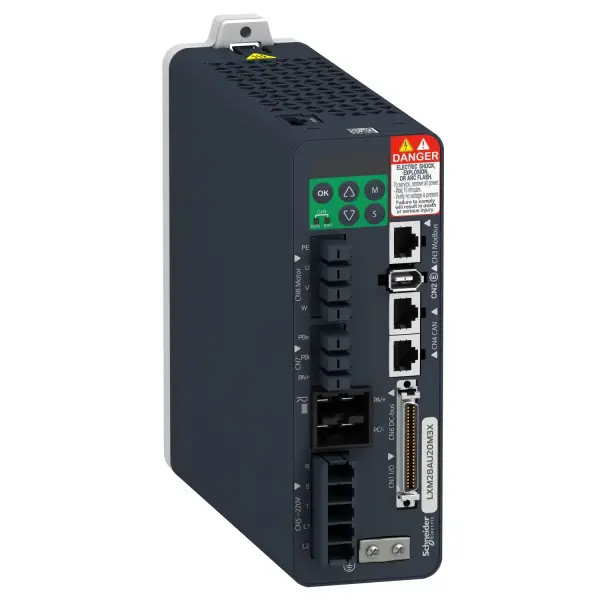

| Ana | Ürün serisi | Lexium 28 | | Ürün grubu | LXM28A | | Ürün ya da bileşen tipi | Hareket servo sürücü | | Sürücü biçimi | Kompakt gövde | | Hat akımı | 8,7 A, THDI 137,1 % -de 220 V, trifaze | Tamamlayıcı | Fazların ağ sayısı | Trifaze | | [Us] nominal besleme gerilimi | 200...240 V (% - 10...15) için trifaze | | Besleme gerilimi limitleri | 200…255 V trifaze | | Besleme frekansı | 50/60 Hz - 5...5 % | | Şebeke frekansı | 47,5...63 Hz | | EMC filtresi | EMC filtresi olmadan | | Sürekli çıkış akımı | 12 A -de 8 kHz | | Çıkış akımı 3s tepe | 36 A -de 220 V | | Sürekli güç | 2000 W -de 220 V | | Nominal güç | 2 kW -de 220 V 8 kHz | | Anahtarlama frekansı | 8 kHz | | Aşırı gerilim kategorisi | III | | Maksimum kaçak akımı | 1,35 mA | | Çıkış gerilimi | <= güç besleme gerilimi | | Elektrik yalıtımı | Güç ve kontrol arasında | | Kablonun tipi | Ekranlı motor kablosu 0…55 °C) bakır | | Elektrikli bağlantı | Yaylı terminal, kelepçeleme kapasitesi: 3.3...4 mm², AWG 12 (L1-L2) Yaylı terminal, kelepçeleme kapasitesi: 3.3...4 mm², AWG 12 (R, S, T) Yaylı terminal, kelepçeleme kapasitesi: 3.3...4 mm², AWG 12 (U, V, W, PE) Yaylı terminal, kelepçeleme kapasitesi: 3.3...4 mm², AWG 12 (PA/+, PBe) | | Dijital giriş sayısı | 8 programlanabilir (CN1) 1 pulse train input (PTI) (CN1) 2 fast capture (CN1) 1 safety function STO (CN9) | | Dijital giriş gerilimi | 24 V DC için lojik | | Dijital giriş lojiği | Pozitif veya negatif (CN1) | | Dijital çıkış sayısı | 5 lojik çıkış (CN1) -de 12...24 V DC 1 pulse train output (PTO) (CN1) | | Dijital çıkış gerilimi | 12...24 V DC | | Dijital çıkış lojiği | Pozitif veya negatif (CN1) | | Analog giriş sayısı | 2 | | Mutlak doğruluk hatası | %0.1 | | Analog giriş tipi | V_REF gerilim analog girişi: - 10...10 V, empedans: 10 kOhm, çözünürlük: 14 bit T_REF gerilim analog girişi | | Kontrol sinyali tipi | Servo motor enkoder geri beslemesi CN2 | | Koruma tipi | Ters polariteye karşı: giriş sinyali Kısa devrelere karşı: çıkış sinyali Aşırı akım: motor Aşırı gerilim: motor Düşük gerilim: motor Aşırı ısınma: motor Aşırı yük: motor Aşırı hız: motor | | Güvenlik fonksiyonu | STO (güvenli tork kapatma), entegre | | Güvenlik seviyesi | SIL 2 'e uygunIEC 61800-5-2: 2007 SIL 2 'e uygunIEC 61508-1: 2010 PL d/category 3 'e uygunISO 13849-1: 2008 SIL 2 'e uygunISO 13849-1: 2009/AC SIL 2 'e uygunIEC 60204-1: 2006 SIL 2 'e uygunIEC 60204-1: 2009/A1 SIL 2 'e uygunIEC 60204-1: 2010/AC SIL 2 'e uygunIEC 62061: 2012 | | Haberleşme arayüzü | CANopen, entegre CANmotion, entegre | | Konnektörün tipi | RJ45 (CN4) için CANopen, CANmotion | | Erişim yöntemi | Slave | | Iletim hızı | 250 kbit/s veriyolu uzunlugu için 100…250 m için CANopen, CANmotion 500 kbit/s veriyolu uzunlugu için 4…100 m için CANopen, CANmotion 1 Mbit/s veriyolu uzunlugu için 4 m için CANopen, CANmotion | | Adreslerin sayısı | 1…127 için CANopen, CANmotion | | Fiziksel arayüz | RS485 için Modbus Seri hat bağımlı | | Durum LED'i | 1 LED (kırmızı) charge 1 LED (yeşil) RUN 1 LED (kırmızı) hata | | Sinyalleme fonksiyonu | Servo durumu ve hata kodları beş 7 basamaklı ekran ünitesi | | İşaretleme | CE CSA CULus | | Soğutmanın tipi | Entegre fan | | Çalışma konumu | Dikey | | Ürün uyumluluğu | Servo motor BCH2 (130 mm, 4 motor yigini) -de 2000 W Servo motor BCH2 (100 mm, 2 motor yigini) -de 2000 W Servo motor BCH2 (180 mm, 1 motor yigini) -de 2000 W | | Genişlik | 62 mm | | Yükseklik | 170 mm | | Derinlik | 184 mm | | Ürün ağırlığı | 1,7 kg | | Çıkış akımı 3s tepe 2 | 36 A -de 220 V | | Çıkış akımı 3s tepe 3 | 36 A -de 220 V | Ortam | Elektromanyetik uyumluluk | Iletimli emisyon - test level: seviye 3 kategori C3 conforming to IEC 61800-3 | | Standartlar | IEC 61800-5-1 | | Ürün sertifikaları | cULus CSA CE | | IP koruma derecesi | IP20 | | Titreşim direnci | 3M4 genlik = 3 mm[Alan](f =[Alan]9…200 Hz) 'e uygunIEC 60721-3-3 | | Darbe dayanımı | 10 gn, tip l 'e uygunIEC 60721-3-3 | | Bağıl nem | 5…95 % yoğuşmasız | | Nominal çalışma ortam sıcaklığı | 0…55 °C | | Depolama ortam koşulları | -25…65 °C | | Çalışma yüksekliği | <= 1000 m olmadan > 1000...2000 m her 100 m için %1 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 9,582 cm | | Package 1 Width | 25,497 cm | | Package 1 Length | 25,982 cm | | Package 1 Weight | 1,87 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | | PVC içermez | Evet | |
