| Ana | Ürün serisi | Lexium 32
| | Ürün grubu | LXM32M

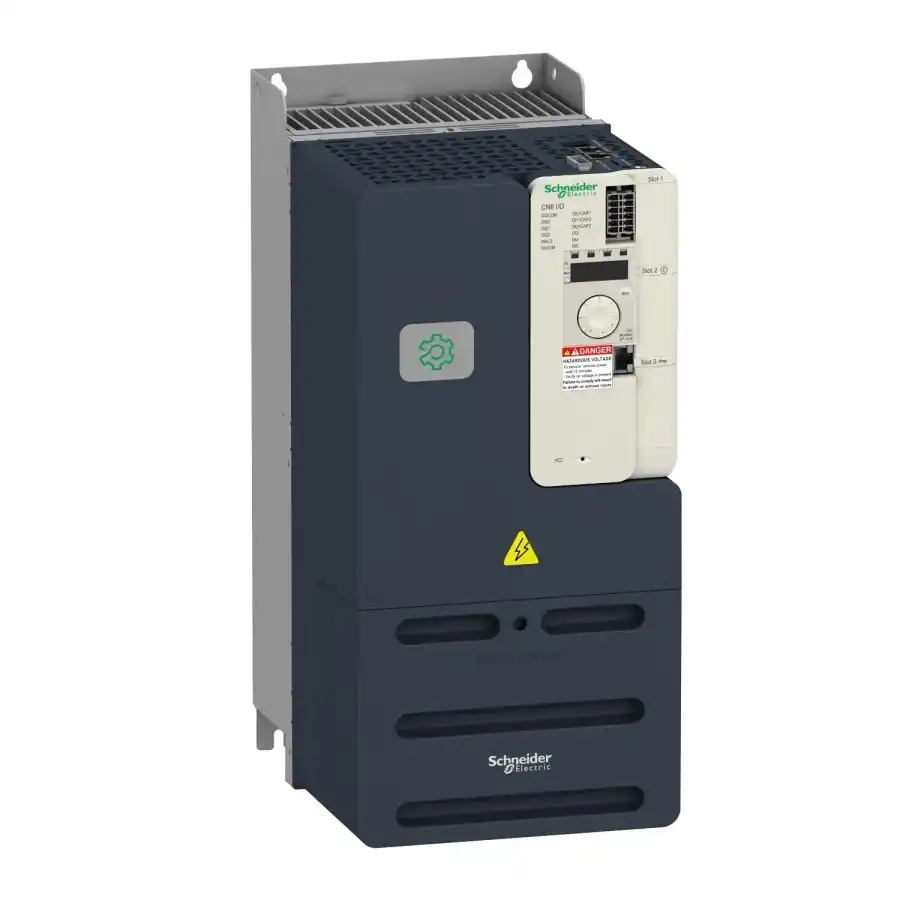

| | Ürün ya da bileşen tipi | Hareket servo sürücü
| | Sürücü biçimi | Kitap
| | Fazların ağ sayısı | Trifaze
| | [Us] nominal besleme gerilimi | 380...480 V % - 15...10
| | Besleme gerilimi limitleri | 323…528 V
| | Besleme frekansı | 50/60 Hz - 5...5 %
| | Şebeke frekansı | 47,5...63 Hz
| | EMC filtresi | Entegre
| | Sürekli çıkış akımı | 32 A -de 4 kHz
| | Çıkış akımı 3s tepe | 85 A -de 480 V için 5 s
| | Maksimum sürekli güç | 1600 W -de 400 V
9000 W -de 230 V
9000 W -de 480 V
| | Nominal güç | 9 kW -de 400 V 8 kHz
5 kW -de 230 V 4 kHz
9 kW -de 480 V 8 kHz
| | Hat akımı | 3,5 A, THDI 88 % -de 380 V, harici hat bobini ile 'in2 mH
2,9 A, THDI 98 % -de 480 V, harici hat bobini ile 'in2 mH
3,6 A, THDI 174 % -de 480 V, hat bobini olmadan
19,9 A, THDI 145 % -de 480 V, hat bobini olmadan
| Tamamlayıcı | Anahtarlama frekansı | 4 kHz
| | Aşırı gerilim kategorisi | III
| | Maksimum kaçak akımı | 30 mA
| | Çıkış gerilimi | <= güç besleme gerilimi
| | Elektrik yalıtımı | Güç ve kontrol arasında
| | Kablonun tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR
| | Elektrikli bağlantı | Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10)
Terminal, kelepçeleme kapasitesi: 8 mm², AWG 8 (CN8)
| | Sıkma torku | CN1: 0,7 N.m
CN10: 0,7 N.m
CN8: 3,8 N.m
| | Dijital giriş sayısı | 2 yakalama ayrık giriş(ler)
2 güvenlik ayrık giriş(ler)
4 lojik ayrık giriş(ler)
| | Dijital giriş tipi | Yakalama (CAP terminaller)
Lojik (DI terminaller)
Güvenlik (STO_A grubu, STO_B grubu terminaller)
| | Örnekleme süresi | DI: 0,25 ms gizli
0,25 ms
| | Dijital giriş gerilimi | 24 V DC için yakalama
24 V DC için lojik
24 V DC için güvenlik
| | Dijital giriş lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
| | Yanıt süresi | <= 5 ms STO_A grubu, STO_B grubu
| | Dijital çıkış sayısı | 3
| | Dijital çıkış tipi | Lojik çikislar (DO)24 V DC
| | Dijital çıkış gerilimi | <= 30 V DC
| | Dijital çıkış lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2
| | Kontak sıçrama süresi | <= 1 ms için STO_A grubu, STO_B grubu
2 µs için CAP
0,25 µs...1,5 ms için DI
| | Frenleme akımı | 50 mA
| | Çıkışta yanıt süresi | 250 µs (DO) için gizli çikislar
| | Kontrol sinyali tipi | Darbeli çıkış (PTO) RS422 <500 kHz <100 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m
Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m
| | Koruma tipi | Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali
| | Güvenlik fonksiyonu | STO (güvenli tork kapatma), entegre
SS1 (güvenli durdurma 1), ayrılmış eSM güvenlik kartı ile
SS2 (güvenli durdurma 2), ayrılmış eSM güvenlik kartı ile
SLS (güvenli hız limiti), ayrılmış eSM güvenlik kartı ile
| | Güvenlik seviyesi | SIL 3 'e uygunEN/IEC 61508
PL = e 'e uygunISO 13849-1
| | Haberleşme arayüzü | Modbus, entegre
CANopen, ayrılmış haberleşme kartlı
CANmotion, ayrılmış haberleşme kartlı
Ethernet/IP, ayrılmış haberleşme kartlı
DeviceNet, ayrılmış haberleşme kartlı
G/Ç, ayrılmış haberleşme kartlı
Profinet, ayrılmış haberleşme kartlı
| | Konnektörün tipi | RJ45 (CN7 etiketli) için Modbus
| | Devreye alma bağlantı noktası | 2 telli RS485 çoklu priz için Modbus
| | Iletim hızı | 9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus
| | Adreslerin sayısı | 1…247 için Modbus
| | Durum LED'i | 1 LED (kırmızı) servo sürücü gerilimi
| | Sinyalleme fonksiyonu | Hataların ekranı 7 segment
| | İşaretleme | CE
| | Çalışma konumu | Dikey +/- 10 derece
| | Ürün uyumluluğu | Servo motor BMH (190 mm, 1 motor yigini)
Servo motor BMH (190 mm, 2 motor yigini)
Servo motor BMH (190 mm, 3 motor yigini)
Servo motor BMH (205 mm, 3 motor yigini)
| | Genişlik | 180 mm
| | Yükseklik | 385 mm
| | Derinlik | 240 mm
| | Ürün ağırlığı | 9,6 kg
| Ortam | Elektromanyetik uyumluluk | Iletimli EMC, sınıf A grup 1 'e uygunEN 55011
Iletimli EMC, sınıf A grup 2 'e uygunEN 55011
Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3
Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3
Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3
1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5
Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4
Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011
Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3
| | Standartlar | EN/IEC 61800-3
EN/IEC 61800-5-1
| | Ürün sertifikaları | CSA
TÜV
UL
| | IP koruma derecesi | IP20 conforming to EN/IEC 60529
IP20 conforming to EN/IEC 61800-5-1
| | Titreşim direnci | 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6
| | Darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27
| | Kirletme derecesi | 2 'e uygunEN/IEC 61800-5-1
| | Çevresel özellik | Sınıf 3C1 'e uygunIEC 60721-3-3
| | Bağıl nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3
| | Çalışma için ortam hava sıcaklığı | 0…50 °C 'e uygunUL
| | Depolama ortam koşulları | -25…70 °C
| | Soğutmanın tipi | Entegre fan
| | Çalışma yüksekliği | <= 1000 m olmadan
> 1000...3000 m koşullarla
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 26,000 cm
| | Package 1 Width | 56,000 cm
| | Package 1 Length | 34,000 cm
| | Package 1 Weight | 10,506 kg
| | Unit Type of Package 2 | S06
| | Number of Units in Package 2 | 2
| | Package 2 Height | 75,000 cm
| | Package 2 Width | 60,000 cm
| | Package 2 Length | 80,000 cm
| | Package 2 Weight | 29,512 kg
| Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili |
Kullanım Sonu Bilgileri
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
| | PVC içermez | Evet
