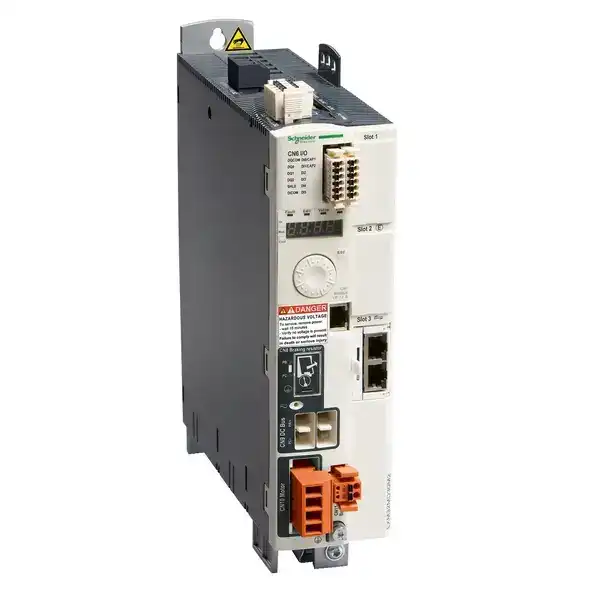

Ana | Ürün serisi | Lexium 32 | | Ürün ya da bileşen tipi | Hareket servo sürücü | | Ürün grubu | LXM32S | | Sürücü biçimi | Kitap | | Fazların ağ sayısı | Trifaze | | [Us] nominal besleme gerilimi | 200...240 V - 15...10 % 380...480 V - 15...10 % | | Besleme gerilimi limitleri | 170…264 V 323…528 V | | Besleme frekansı | 50/60 Hz - 5...5 % | | Şebeke frekansı | 47,5...63 Hz | | EMC filtresi | Entegre | | Sürekli çıkış akımı | 6 A -de 8 kHz | | Çıkış akımı 3s tepe | 18 A için 5 s | | Maximum continuous power | 1500 W -de 230 V | | Nominal güç | 1,2 kW -de 230 V 8 kHz 1,8 kW -de 400 V | | Hat akımı | 7,2 A, THDI 88 % -de 380 V, harici hat bobini ile 'in1 mH 6 A, THDI 98 % -de 480 V, harici hat bobini ile 'in1 mH 4,5 A, THDI 165 % -de 480 V, hat bobini olmadan |
Tamamlayıcı | Anahtarlama frekansı | 8 kHz | | Aşırı gerilim kategorisi | III | | Maximum leakage current | 30 mA | | Çıkış gerilimi | <= güç besleme gerilimi | | Elektrik yalıtımı | Güç ve kontrol arasında | | Kablonun tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR | | Elektrikli bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8) | | Sıkma torku | CN8: 0,5 N.m | | Dijital giriş sayısı | 2 yakalama ayrık giriş(ler) | | Dijital giriş tipi | Yakalama (CAP terminaller) | | Örnekleme süresi | 0,25 ms | | Dijital giriş gerilimi | 24 V DC için yakalama | | Dijital giriş lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 | | Yanıt süresi | <= 5 ms STO_A grubu, STO_B grubu | | Dijital çıkış sayısı | 3 | | Dijital çıkış tipi | Lojik çikislar (DO)24 V DC | | Dijital çıkış gerilimi | <= 30 V DC | | Dijital çıkış lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 | | Kontak sıçrama süresi | <= 1 ms için STO_A grubu, STO_B grubu | | Frenleme akımı | 50 mA | | Çıkışta yanıt süresi | 250 µs (DO) için gizli çikislar | | Güvenlik fonksiyonu | STO (güvenli tork kapatma), entegre | | Güvenlik seviyesi | SIL 3 'e uygunEN/IEC 61508 | | Haberleşme arayüzü | Modbus, entegre SERCOS III, entegre | | Konnektörün tipi | RJ45 (CN7 etiketli) için Modbus | | Commissioning port | 2 telli RS485 çoklu priz için Modbus | | Iletim hızı | 9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus | | Adreslerin sayısı | 1…247 için Modbus | | Durum LED'i | 1 LED (kırmızı) servo sürücü gerilimi | | Sinyalleme fonksiyonu | Hataların ekranı 7 segment | | İşaretleme | CE | | Çalışma konumu | Dikey +/- 10 derece | | Ürün uyumluluğu | Servo motor BMH (100 mm, 1 motor yigini) | | Genişlik | 68 mm | | Yükseklik | 270 mm | | Derinlik | 237 mm | | Ürün ağırlığı | 2,1 kg |
Ortam | Elektromanyetik uyumluluk | Iletimli EMC 'e uygunEN 55011 sınıf A grup 1 | | Standartlar | EN/IEC 61800-3 | | Ürün sertifikaları | CSA | | IP koruma derecesi | IP20 'e uygunEN/IEC 60529 | | Titreşim direnci | 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 | | Darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 | | Kirletme derecesi | 2 'e uygunEN/IEC 61800-5-1 | | Çevresel özellik | Sınıf 3C1 'e uygunIEC 60721-3-3 | | Bağıl nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 | | Çalışma için ortam hava sıcaklığı | 0…50 °C 'e uygunUL | | Depolama ortam koşulları | -25…70 °C | | Soğutmanın tipi | Entegre fan | | Çalışma yüksekliği | <= 1000 m olmadan |
Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 10,6 cm | | Package 1 Width | 27,5 cm | | Package 1 Length | 33 cm | | Package 1 Weight | 2,668 kg | | Unit Type of Package 2 | S03 | | Number of Units in Package 2 | 2 | | Package 2 Height | 30 cm | | Package 2 Width | 30 cm | | Package 2 Length | 40 cm | | Package 2 Weight | 6,134 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 16 | | Package 3 Height | 80 cm | | Package 3 Width | 80 cm | | Package 3 Length | 60 cm | | Package 3 Weight | 56,636 kg |
Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Cıva içermez | Evet | | RoHS muafiyet bilgileri | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | | PVC içermez | Evet |
Sözleşme garantisi |
