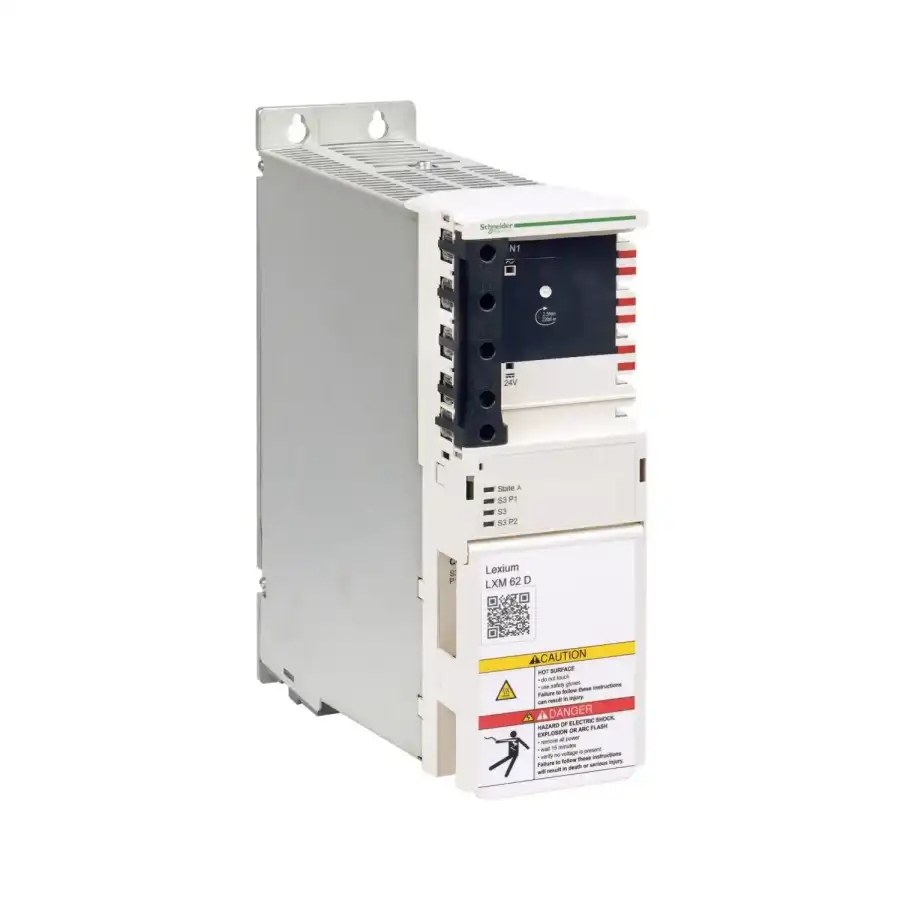

| Ana | Ürün serisi | PacDrive 3 | | Ürün grubu | LXM 62 | | Ürün ya da bileşen tipi | Tek sürücü | Tamamlayıcı | Ürün uyumluluğu | Servo motor SH3 (140 mm, 4 motor yigini)optimized in terms of torque and speed Servo motor SH3 (205 mm, 1 motor yigini)optimized in terms of torque and speed Servo motor SH3 (205 mm, 2 motor yigini)optimized in terms of torque and speed Servo motor SH3 (205 mm, 3 motor yigini)optimized in terms of torque and speed Servo motor MH3 (140 mm, 2 motor yigini)optimized in terms of torque and speed Servo motor MH3 (140 mm, 3 motor yigini)optimized in terms of torque and speed Servo motor MH3 (190 mm, 1 motor yigini)optimized in terms of torque and speed Servo motor MH3 (190 mm, 2 motor yigini)optimized in terms of torque and speed Servo motor MH3 (190 mm, 3 motor yigini)optimized in terms of torque and speed Servo motor SHS | | Fazların ağ sayısı | Trifaze | | [Us] rated supply voltage (through power supply module) | 400 V (- 10...10 %) için trifaze 230 V (- 10...10 %) için trifaze 230 V (- 10...10 %) için monofaze | | Besleme frekansı | 50/60 Hz - 5...5 % | | Sürekli çıkış akımı | 50 A -de 4 kHz | | Çıkış akımı 3s tepe | 130 A -de 4 kHz | | Sürekli güç | 24,7 kW | | Nominal güç | 24,7 kW | | Anahtarlama frekansı | 8 kHz | | Aşırı gerilim kategorisi | III | | Elektrikli bağlantı | Terminal, kelepçeleme kapasitesi: 0.2...15 mm², AWG 24...AWG 16 (CN4) Terminal, kelepçeleme kapasitesi: 0.5...16 mm², AWG 20...AWG 6 (CN5) Terminal, kelepçeleme kapasitesi: 0.75...16 mm², AWG 18...AWG 6 (CN6) Terminal, kelepçeleme kapasitesi: 0.2...6 mm², AWG 24...AWG 10 (CN7) | | Sıkma torku | CN1: 2,5 N.m | | Girişlerin sayısı | 2 dijital 2 touch probe | | Dijital giriş gerilimi | 24 V DC for - % 20...25 | | Çıkışların sayısı | 2 dijital | | Dijital çıkış gerilimi | 24 V DC | | Güvenlik fonksiyonu | STO (güvenli tork kapatma) | | Haberleşme arayüzü | SERCOS III, entegre | | Derinlik | 270 mm | | Yükseklik | 310 mm | | Genişlik | 89,5 mm | | Ürün ağırlığı | 6,8 kg | Ortam | Standartlar | UL 508C IEC 61800-5-1 ISO 13849-1 IEC 61508 IEC 61800-3 IEC 62061 IEC 61800-5-2 IEC 62061 ISO 13849-2 CSA C22.2 No 14 | | Ürün sertifikaları | CSA UL CE EAC TÜV | | IP koruma derecesi | IP20 'e uygunIEC 60529 | | Titreşim direnci | 10 m/s² 'e uygunIEC 60721-3-3 | | Darbe dayanımı | 100 m/s² 'e uygunIEC 60721-3-3 | | Kirletme derecesi | 2 'e uygunIEC 61800-5-2 | | Çevresel özellik | 3K3 'e uygunIEC 60721-3-3 | | Bağıl Nem | 5…85 % | | Nominal çalışma ortam sıcaklığı | 5…55 °C | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 17,2 cm | | Package 1 Width | 32,5 cm | | Package 1 Length | 42,5 cm | | Package 1 Weight | 7,545 kg | | Unit Type of Package 2 | S06 | | Number of Units in Package 2 | 6 | | Package 2 Height | 75,000 cm | | Package 2 Width | 60,000 cm | | Package 2 Length | 80,000 cm | | Package 2 Weight | 53,770 kg | Sürdürülebilirlik Teklifi |
