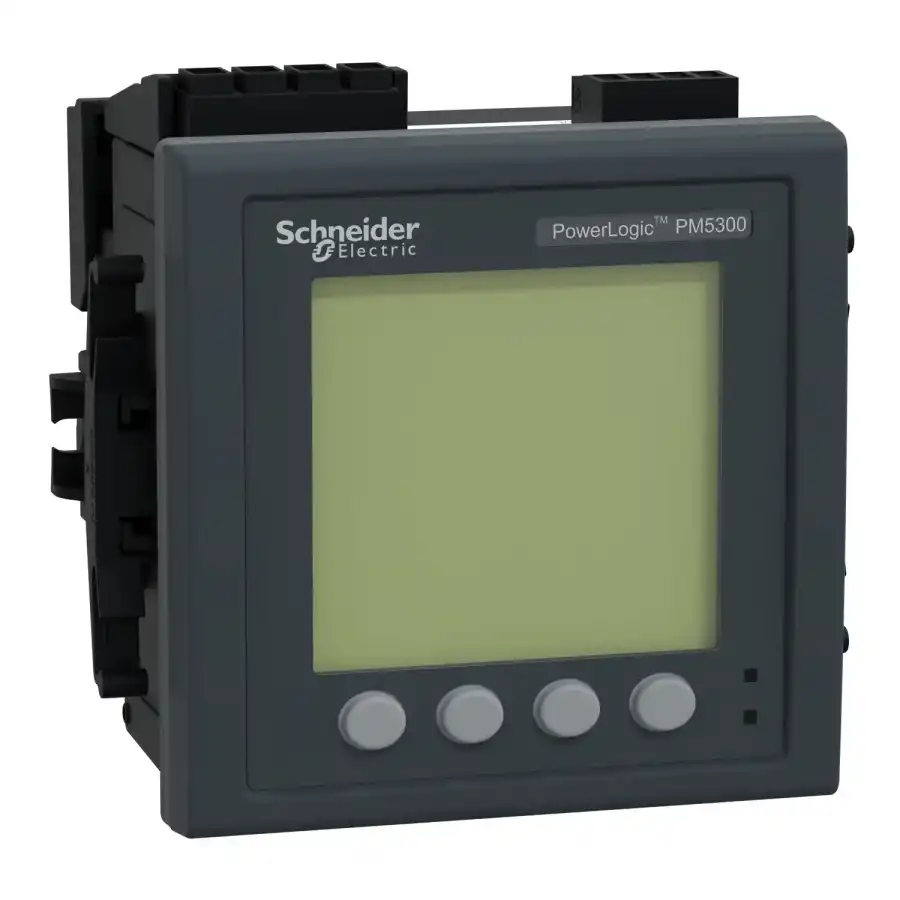

| Ana | Seri | PowerLogic | | Ürün adı | PowerLogic PM5000 | | Ürün grubu | PM5330 | | Ürün ya da bileşen tipi | Güç ölçer | Tamamlayıcı | Güç kalitesi analizi | 31. harmoniğe kadar | | Cihaz uygulaması | Güç izleme Çoklu tarife | | Ölçümün tipi | Akım Gerilim Frekans Güç faktörü Enerji Aktif ve reaktif güç | | Supply voltage | 90...450 V AC 45...65 Hz 100...300 V DC | | Şebeke frekansı | 50 Hz 60 Hz | | Nominal akım (Ir) | 1 A 5 A | | Type of network | 3P + N 3P 1P + N | | VA cinsinden güç tüketimi | 11 VA -de 415 V | | Yerel sinyalleme | 80 ms 120 V AC tipik 100 ms 230 V AC tipik 100 ms 415 V AC tipik 50 ms 125 V DC tipik | | Ekran tipi | Tek renkli grafik LCD | | Ekran çözünürlüğü | 128 x 128 piksel | | Örnekleme hızı | Döngü başına 64 örnek | | Ölçüm akımı | 5…8500 mA | | Analog giriş tipi | Gerilim (impedance 5 MOhm) Akım (impedance <= 0.3 mOhm) | | Ölçüm gerilimi | 35…760 V AC 45...65 Hz fazlar arasında 20…400 V AC 45...65 Hz faz ve nötr arasında | | Frekans ölçüm aralığı | 45…65 Hz | | Girişlerin sayısı | 2 dijital | | Ölçüm doğruluğu | Aktif enerji +/- %0,5 Reaktif enerji +/- %2 Etkin güç +/- %0,5 Görünen güç +/- %0,5 Frekans +/- %0,05 Güç faktörü +/- 0.5 Akım +/- %0,5 Gerilim +/- %0,5 Görünen enerji +/- %0,5 Reaktif güç +/- %2 | | Doğruluk sınıfı | Sınıf 0.5S aktif enerji 'e uygunIEC 62053-22 | | Çıkışların sayısı | 2 röle 2 dijital | | Görüntülenen bilgiler | Tarife (4) | | Haberleşme port protokolü | Modbus RTU ve ASCII -de 9,6, 19,2 ve 38,4 kbauds çift/tek veya hiçbiri - 2 tel, yalıtım 2500 V JBUS | | Haberleşme port desteği | RS485 | | Veri kaydı | Bakım kayıtları Saat damgası Alarm kayıtları Veri kayıtları Anlık değerlerin minimumu/maksimumu Olay kayıtları | | Bellek kapasitesi | 256 kB | | Bağlantılar - terminaller | Gerilim devresi: vidalı terminal bloğu4 Kontrol devresi: vidalı terminal bloğu2 Current transformer: vidalı terminal bloğu6 Giriş/çıkış devresi: vidalı terminal bloğu6 Röle çıkışı: vidalı terminal bloğu4 Ethernet ağı: RJ45 konnektör | | Montaj Tipi | Sıva altı monte | | Montaj desteği | Gövde | | Standartlar | UL 61010-1 IEC 62053-22:2020 IEC 61557-12:2015 EN 50470-3 IEC 60529 IEC 62053-24 EN 50470-1 IEC 62053-23:2020 IEC 62052-11:2020 IEC 62052-31:2015 | | Ürün sertifikaları | CE conforming to IEC 61010-1 CULus conforming to UL 61010-1 | | Genişlik | 96 mm | | Derinlik | 72 mm | | Yükseklik | 96 mm | | Ürün ağırlığı | 430 g | Ortam | Elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar sınıf B conforming to EN 55022 Iletimli kesintilere bağışıklık - test level: 150 kHz...80 MHz seviye 4 conforming to IEC 61000-4-6 Elektrik hızlı geçici/patlama bağışıklık testi seviye 3 conforming to IEC 61000-4-4 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 4 conforming to IEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testi sınıf B conforming to IEC 61000-4-11 Harmonik akım emisyonları için limitler sınıf A conforming to IEC 61000-3-2 Elektrostatik deşarj seviye 4 conforming to IEC 61000-4-2 Iletimli RF kesintileri seviye 3 conforming to IEC 61000-4-6 Güç frekansındaki manyetik alan seviye 4 conforming to IEC 61000-4-8 Iletimli kesintilere bağışıklık - test level: 150 kHz...80 MHz conforming to IEC 61000-4-6 Elektrik hızlı geçici/patlama bağışıklık testi conforming to IEC 61000-4-4 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi conforming to IEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to IEC 61000-4-11 Gerilim değişiklikleri, dalgalanmaları ve titreşimlerinin sınırlandırılması conforming to IEC 61000-3-3 Elektrostatik deşarj - test level: 8 kV seviye 4 conforming to IEC 61000-4-2 | | IP koruma derecesi | IP54 ekran: conforming to IEC 60529 IP30 arka: conforming to IEC 60529 | | Bağıl nem | 5…95 % -de 50 °C yoğuşmasız | | Kirletme derecesi | 2 | | Çalışma için ortam hava sıcaklığı | -25…70 °C metre | | Depolama ortam koşulları | -40…85 °C | | Çalışma yüksekliği | 2000 m CAT III 3000 m CAT II | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 11,0 cm | | Package 1 Width | 12,6 cm | | Package 1 Length | 12,6 cm | | Package 1 Weight | 550,0 g | | Unit Type of Package 2 | S03 | | Number of Units in Package 2 | 12 | | Package 2 Height | 30,0 cm | | Package 2 Width | 30,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 7,6 kg | | Unit Type of Package 3 | P12 | | Number of Units in Package 3 | 288 | | Package 3 Height | 105,0 cm | | Package 3 Width | 80,0 cm | | Package 3 Length | 120,0 cm | | Package 3 Weight | 206,4 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Muafiyetlerle uyumlu | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | |
