Akım Gerilim Frekans Güç faktörü Enerji Aktif ve reaktif güç
Supply voltage
100...300 V DC 90...528 V AC 45...65 Hz
Şebeke frekansı
50 Hz 60 Hz
Nominal akım (Ir)
1 A 5 A
Type of network
1P + N 3P 3P + N
VA cinsinden güç tüketimi
16 VA -de 480 V
Yerel sinyalleme
35 ms 120 V AC tipik 129 ms 230 V AC tipik 50 ms 125 V DC tipik
Ekran tipi

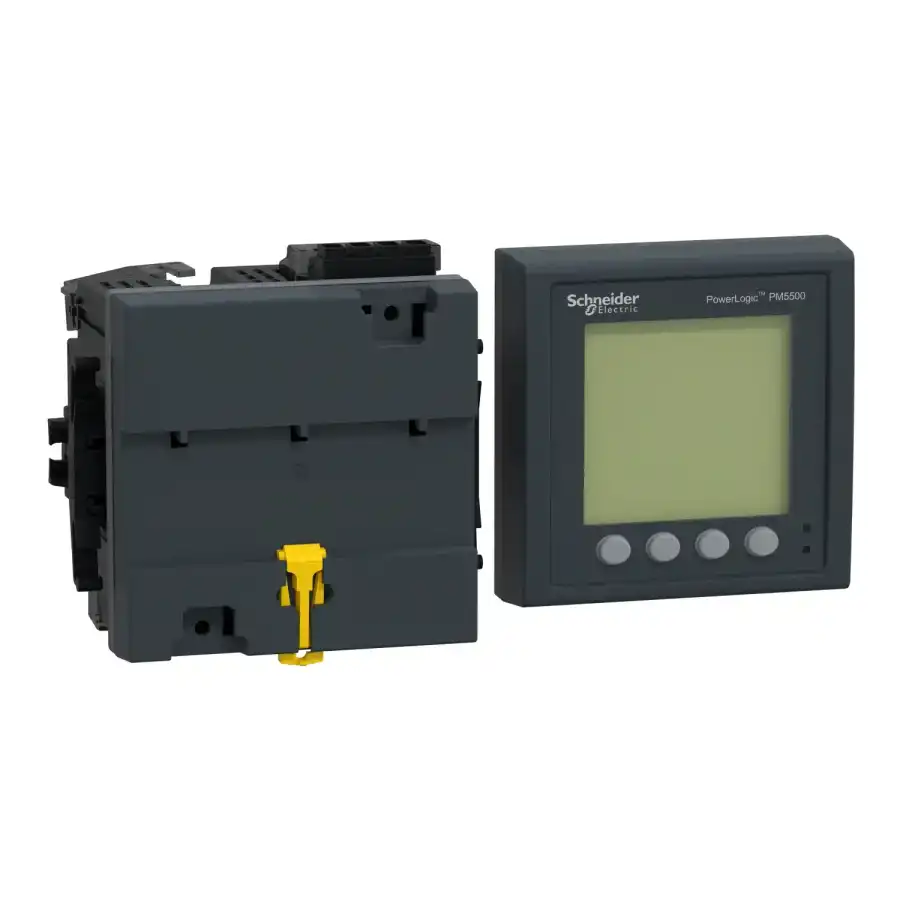

Uzak LCD ekran
Ekran çözünürlüğü
128 x 128 piksel
Örnekleme hızı
128 örnek/döngü
Ölçüm akımı
50…10000 mA
Analog giriş tipi
Gerilim (impedance 5 MOhm) Akım (impedance <= 0.3 mOhm)
Ölçüm gerilimi
20…400 V AC 45...65 Hz faz ve nötr arasında 20…828 V AC 45...65 Hz fazlar arasında
Frekans ölçüm aralığı
45…65 Hz
Girişlerin sayısı
4 dijital
Ölçüm doğruluğu
Görünen güç +/- %0,5 Frekans +/- %0,05 Aktif enerji +/- %0,2 Reaktif enerji +/- 1 % Etkin güç +/- %0,2 Gerilim +/- %0,1 Güç faktörü +/- 0.005 Akım +/- 0.15 % Reaktif güç +/- 1 %
Doğruluk sınıfı
Sınıf 0,2S aktif enerji 'e uygunIEC 62053-22
Çıkışların sayısı
2 dijital
Görüntülenen bilgiler
Tarife (8)
Haberleşme port protokolü
Modbus RTU ve ASCII -de 9,6, 19,2 ve 38,4 kbauds çift/tek veya hiçbiri - 2 tel, yalıtım 2500 V JBUS Modbus TCP/IP -de 10, 100 Mbit/sn, yalıtım 2500 V Ethernet Modbus TCP/IP Zincir Bağlantı BACnet IP DNP3 over ethernet
Haberleşme port desteği
RS485 Ethernet
Haberleşme ağ geçidi
Ethernet/seri
Veri kaydı
Saat damgası Veri kayıtları Bakım kayıtları Olay kayıtları Alarm kayıtları Anlık değerlerin minimumu/maksimumu
Bellek kapasitesi
1,1 MB
Web hizmetleri
Ön tanımlı web sayfaları ile teşhis Gerçek zamanlı veri görüntüleme Web sunucusu E-posta ile alarm bildirimi
EN 50470-3 EN 50470-1 IEC 62053-22:2020 IEC 60529 UL 61010-1 IEC 62053-24 IEC 61557-12:2015 ANSI C12.20 IEC 62053-23:2020 IEC 62052-11:2020 IEC 62052-31:2015
Ürün sertifikaları
CE conforming to IEC 61010-1 CULus conforming to UL 61010-1 BTL
Genişlik
96 mm
Derinlik
72 mm
Yükseklik
96 mm
Ürün ağırlığı
450 g
Ortam
Elektromanyetik uyumluluk
Harmonik akım emisyonları için limitler sınıf A conforming to IEC 61000-3-2 Iletimli RF kesintileri seviye 3 conforming to IEC 61000-4-6 Güç frekansındaki manyetik alan seviye 4 conforming to IEC 61000-4-8 Iletimli ve yayılmalı emisyonlar sınıf B conforming to EN 55022 Gerilim değişiklikleri, dalgalanmaları ve titreşimlerinin sınırlandırılması conforming to IEC 61000-3-3 Elektrostatik deşarj - test level: 8 kV seviye 4 conforming to IEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi conforming to IEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-4 Kesinti bağışıklık testi seviye 4 conforming to IEC 61000-4-5 Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to IEC 61000-4-11
IP koruma derecesi
IP54 ekran: conforming to IEC 60529 IP30 arka: conforming to IEC 60529
