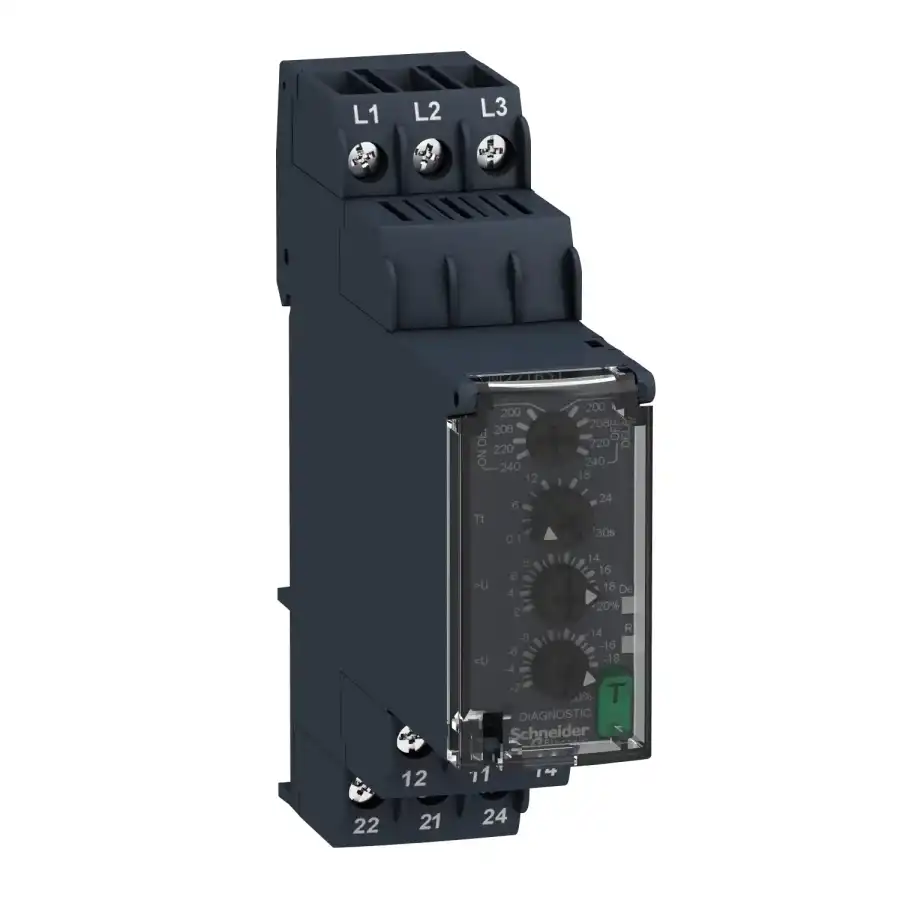

| Ana | Ürün serisi | Harmony Kontrol Röleleri | | Röle tipi | Kontrol rölesi | | Ürün ya da bileşen tipi | 3 fazlı kontrol rölesi | | Fazların ağ sayısı | 3 faz | | Röle adı | RM22TR | | Röle tarafından izlenen parametreler | Faz sırası Faz hatası algılama Aşırı gerilim ve düşük gerilim algılama | | Zaman gecikme tipi | Ayarlanabilir 0.1...30 s, tam ölçek değerinin +/- %10'u Tt- time delay upon fault | | VA cinsinden anahtarlama kapasitesi | 2000 VA | | Ölçüm aralığı | 200...240 V gerilim AC | | Kontak tipi ve düzenleme | 2 K/A | Tamamlayıcı | Sıfırlama süresi | 1500 ms maksimum gerilimde | | Maksimum anahtarlama gerilimi | 250 V AC | | Minimum anahtarlama akımı | 10 mA -de 5 V DC | | Maksimum anahtarlama akımı | 8 A AC | | [Us] nominal besleme gerilimi | AC/DC | | Besleme gerilimi limitleri | 160…288 V AC | | Operating limits | - % 20 + % 20 Un | | VA cinsinden güç tüketimi | 10 VA -de 240 V AC 60 Hz | | Gerilim algılama eşiği | < 100 V AC | | Supply voltage frequency | 50...60 Hz +/- 10 % | | Çıkış kontakları | 2 K/A | | Anahtarlama eşiğinin ayar doğruluğu | Tam ölçeğin +/- % 10'u | | Anahtarlama eşiği sapması | Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak <= % 1 besleme gerilimi aralığı içinde | | Zaman gecikmesinin ayar doğruluğu | 10 P | | Zaman gecikmesi sapması | Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak <= % 1 besleme gerilimi aralığı içinde | | Histeresiz | 2 % sabit 'inseçilebilir | | Başlatmada çalışma gecikmesi | 650 ms | | Maksimum motor kablosu uzunluğu | 150 ms doğru rms değeri olarak ölçüm döngüsü | | Eşik ayar gerilimi | Seçilen Un'nin %2...20'si | | Gerilim aralığı | 200...240 V faz-faz | | Tekrarlama doğruluğu | +/- % 0,5 için giriş ve ölçüm devresi +/- % 3 için zaman gecikmesi | | Ölçüm hatası | Tüm serinin < % 1 üzerinde gerilim değişimi ile < % 0,05/°C sıcaklık değişimi ile | | Yanıt süresi | <= 300 ms | | Aşırı gerilim kategorisi | III 'e uygunIEC 60664-1 III 'e uygunUL 508 | | Yalıtım direnci | > 100 MOhm -de 500 V DC 'e uygunIEC 60255-27 | | Montaj konumu | Herhangi bir konum | | Bağlantılar - terminaller | Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu | | Sıkma torku | 0,6…1 N.m 'e uygunIEC 60947-1 | | Muhafaza malzemesi | Kendiliğinden sönen plastik | | Durum LED'i | LED (sarı) röle AÇIK LED (yeşil) güç AÇIK | | Montaj desteği | 35 mm DIN rayı 'e uygunIEC 60715 | | Elektrik dayanıklılığı | 100000 cycles | | Mekanik dayanıklılık | 10000000 cycles | | Kullanım kategorisi | AC-15 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 AC-1 'e uygunIEC 60947-4-1 DC-1 'e uygunIEC 60947-4-1 | | [Un] rated nominal voltage | Self-powered | | Güvenlik güvenilirlik verisi | MTTFd = 388,1 yıl B10d = 350000 | | Kontak malzemesi | Kadmiyumsuz | | Kontrol tipi | With test button | | Genişlik | 22,5 mm | | Ürün ağırlığı | 0,09 kg | Ortam | Mikro kırılmalara bağışıklık | 10 ms | | Elektromanyetik uyumluluk | Konut, ticari ve hafif endüstriyel ortamlar için bağışıklık conforming to IEC 61000-6-1 Endüstriyel ortamlara bağışıklık conforming to IEC 61000-6-2 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-3 Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4 Elektrostatik deşarj - test level: 6 kV seviye 3 (kontak deşarjı) conforming to IEC 61000-4-2 Elektrostatik deşarj - test level: 8 kV seviye 3 (hava deşarjı) conforming to IEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: 10 V/m seviye 3 conforming to IEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 4 kV seviye 4 (doğrudan) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV seviye 4 (kapasitif kaplin) conforming to IEC 61000-4-4 Kesinti bağışıklık testi - test level: 4 kV seviye 4 (ortak mod) conforming to IEC 61000-4-5 Kesinti bağışıklık testi - test level: 2 kV seviye 4 (diferansiyel mod) conforming to IEC 61000-4-5 Iletimli ve yayılmalı emisyonlar sınıf B grup 1 conforming to CISPR 11 Iletimli ve yayılmalı emisyonlar sınıf B conforming to CISPR 22 | | Standartlar | IEC 60255-1 | | Ürün sertifikaları | CSA CCC EAC RCM CE GL UL | | Depolama ortam koşulları | -40…70 °C | | Çalışma için ortam hava sıcaklığı | -20…50 °C -de 60 Hz -20…60 °C -de 50 Hz AC/DC | | Bağıl nem | 93…97 % -de 25…55 °C 'e uygunIEC 60068-2-30 | | Titreşim direnci | 0,075 mm (f= 10…58,1 Hz) devre dışı 'e uygunIEC 60068-2-6 1 gn (f= 10…58,1 Hz) devre dışı 'e uygunIEC 60068-2-6 0,035 mm (f= 58,1…150 Hz) çalışma sırasında 'e uygunIEC 60068-2-6 0,5 gn (f= 58,1…150 Hz) çalışma sırasında 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 15 gn (süre = 11 ms) için devre dışı 'e uygunIEC 60068-2-27 5 gn (süre = 11 ms) için çalışma sırasında 'e uygunIEC 60068-2-27 | | IP koruma derecesi | IP20 'e uygunIEC 60529 (terminaller) IP40 'e uygunIEC 60529 (muhafaza) IP50 'e uygunIEC 60529 (ön panel) | | Kirletme derecesi | 3 'e uygunIEC 60664-1 3 'e uygunUL 508 | | Dielektrik test gerilimi | 2,5 kV AC 50 Hz, 1 dk 'e uygunIEC 60255-27 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 8,2 cm | | Package 1 Width | 9,5 cm | | Package 1 Length | 2,6 cm | | Package 1 Weight | 101,0 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 40 | | Package 2 Height | 15,0 cm | | Package 2 Width | 30,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 4,495 kg | | Unit Type of Package 3 | PAL | | Number of Units in Package 3 | 640 | | Package 3 Height | 50,0 cm | | Package 3 Width | 60,0 cm | | Package 3 Length | 80,0 cm | | Package 3 Weight | 86,18 kg | Sürdürülebilirlik Teklifi |
