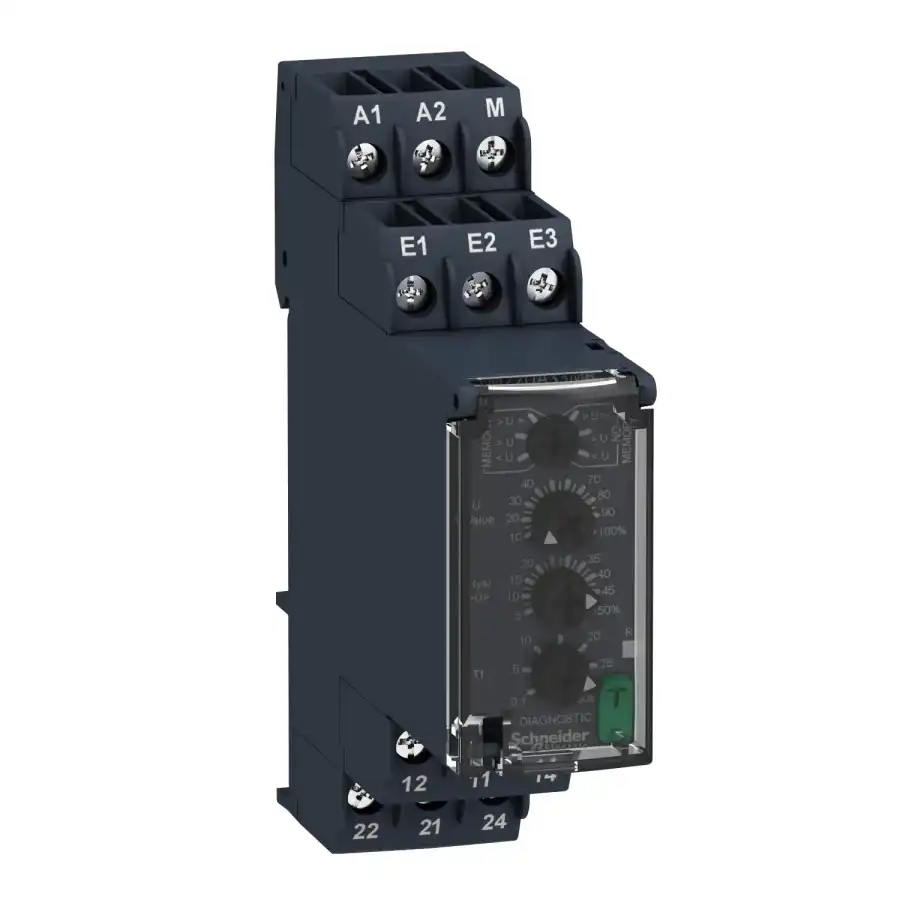

| Ana | Ürün serisi | Harmony Kontrol Röleleri | | Röle tipi | Gerilim kontrol rölesi | | Ürün ya da bileşen tipi | Gerilim kontrol rölesi | | Fazların ağ sayısı | 1 faz | | Besleme devresi tipi | DC | | Röle adı | RM22UA | | Röle tarafından izlenen parametreler | Pencere modunda düşük ve aşırı gerilim Aşırı gerilim veya düşük gerilim algılama | | Gecikme süresi | Ayarlanabilir 0.1...30 s, tam ölçek değerinin +/- %10'u Tt- time delay upon fault | | VA cinsinden anahtarlama kapasitesi | 2000 VA | | Ölçüm aralığı | 15...500 V AC/DC | | Kontak tipi ve düzenleme | 2 K/A | Tamamlayıcı | Sıfırlama süresi | 1500 ms maksimum gerilimde | | Maksimum anahtarlama gerilimi | 250 V AC | | Minimum anahtarlama akımı | 10 mA -de 5 V DC | | Maksimum anahtarlama akımı | 8 A AC | | Besleme gerilimi limitleri | 20,4…264 V AC/DC | | VA cinsinden güç tüketimi | 3,5 VA AC | | W cinsinden güç tüketimi | 1,5 W DC | | Mikro kırılmalara bağışıklık | 10 ms | | Terminaller arasında direnç | 150 kOhm -de E2-M terminalleri 300 kOhm -de E1-M terminalleri 500 kOhm -de E3-M terminalleri | | Çıkış kontakları | 2 K/A | | Nominal çıkış akımı | 8 A | | Histeresiz | 3 % sabit 'inpencere modu için tam ölçek 5…50 % ayarlanabilir 'ineşik ayarı | | Güç açıldığında gecikme | 600 ms | | Maksimum motor kablosu uzunluğu | 100 ms doğru rms değeri olarak ölçüm döngüsü | | Tekrarlama doğruluğu | +/- % 0,5 için giriş ve ölçüm devresi +/- 2 % için zaman gecikmesi | | Ölçüm hatası | Tüm serinin < % 1 üzerinde gerilim değişimi ile % 0,05/°C sıcaklık değişimi ile | | Yanıt süresi | <= 500 ms | | Yalıtım direnci | > 100 MOhm -de 500 V DC | | Aşırı gerilim kategorisi | III 'e uygunIEC 60664-1 | | Yalıtım | Besleme ve ölçüm arasında | | Bağlantılar - terminaller | Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu | | Sıkma torku | 0,6…1 N.m 'e uygunIEC 60947-1 | | Muhafaza malzemesi | Kendiliğinden sönen plastik | | Montaj desteği | 35 mm DIN rayı 'e uygunIEC 60715 | | Elektrik dayanıklılığı | 100000 cycles | | Mekanik dayanıklılık | 10000000 cycles | | Kullanım kategorisi | AC-15 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 AC-1 'e uygunIEC 60947-4-1 DC-1 'e uygunIEC 60947-4-1 | | [Un] rated nominal voltage | 24...240 V AC/DC 50/60 Hz non self-powered | | Güvenlik güvenilirlik verisi | MTTFd = 308,2 yıl B10d = 290000 | | Kontak malzemesi | Kadmiyumsuz | | Kontrol tipi | With test button | | Genişlik | 22,5 mm | | Ürün ağırlığı | 0,11 kg | Ortam | Elektromanyetik uyumluluk | Konut, ticari ve hafif endüstriyel ortamlar için bağışıklık conforming to IEC 61000-6-1 Endüstriyel ortamlara bağışıklık conforming to IEC 61000-6-2 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-3 Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4 Elektrostatik deşarj - test level: 6 kV seviye 3 (kontak deşarjı) conforming to IEC 61000-4-2 Elektrostatik deşarj - test level: 8 kV seviye 3 (hava deşarjı) conforming to IEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: 10 V/m seviye 3 conforming to IEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 4 kV seviye 4 (doğrudan) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV seviye 4 (kapasitif kaplin) conforming to IEC 61000-4-4 Kesinti bağışıklık testi - test level: 4 kV seviye 4 (ortak mod) conforming to IEC 61000-4-5 Kesinti bağışıklık testi - test level: 2 kV seviye 4 (diferansiyel mod) conforming to IEC 61000-4-5 Iletimli ve yayılmalı emisyonlar sınıf B grup 1 conforming to CISPR 11 Iletimli ve yayılmalı emisyonlar sınıf B conforming to CISPR 22 | | Çalışma için ortam hava sıcaklığı | -20…50 °C -de 60 Hz -20…60 °C -de 50 Hz | | Standartlar | IEC 60255-1 | | Ürün sertifikaları | RCM UL EAC CSA CE GL CCC | | Depolama ortam koşulları | -40…70 °C | | Bağıl nem | 93…97 % -de 25…55 °C 'e uygunIEC 60068-2-30 | | Titreşim direnci | 0,075 mm (f= 10…58,1 Hz) devre dışı 'e uygunIEC 60068-2-6 1 gn (f= 10…58,1 Hz) devre dışı 'e uygunIEC 60068-2-6 0,035 mm (f= 58,1…150 Hz) çalışma sırasında 'e uygunIEC 60068-2-6 0,5 gn (f= 58,1…150 Hz) çalışma sırasında 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 15 gn (süre = 11 ms) için devre dışı 'e uygunIEC 60068-2-27 5 gn (süre = 11 ms) için çalışma sırasında 'e uygunIEC 60068-2-27 | | IP koruma derecesi | IP20 'e uygunIEC 60529 (terminaller) IP40 'e uygunIEC 60529 (muhafaza) IP50 'e uygunIEC 60529 (ön panel) | | Kirletme derecesi | 3 'e uygunIEC 60664-1 | | Dielektrik test gerilimi | 2,5 kV AC 50 Hz, 1 dk 'e uygunIEC 60255-27 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 2,6 cm | | Package 1 Width | 8,2 cm | | Package 1 Length | 9,5 cm | | Package 1 Weight | 122 g | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | |
