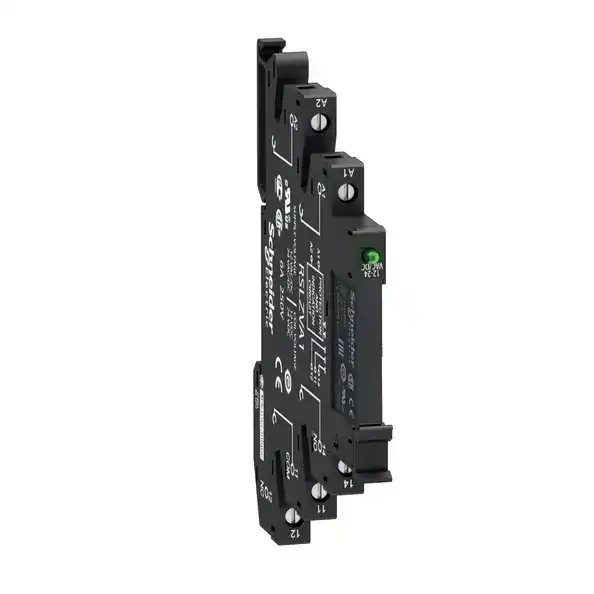

| Ana | Ürün serisi | Harmony Electromechanical Relays | | Seri adı | Arayüz rölesi | | Ürün ya da bileşen tipi | Pre-assembled plug-in relay with socket | | Ürün grubu | RSL | | Kontak tipi ve düzenleme | 1 K/A | | Kontak işlemi | Standart | | Kontrol devresi gerilimi | 60 V DC | | [Ithe] klasik muhafazalı termik akım | 6 A -de -40…55 °C | | Durum LED'i | Ile | | Pim biçimi | Düz (PCB tipi) | Tamamlayıcı | Sabitleme Modu | Plastik sıkıştırma yayı | | Ortalama direnç | 20500 Ohm ag: DC -de 23 °C +/- 10 % | | [Ui] nominal yalıtım voltajı | 250 V 'e uygunEN/IEC 277 V 'e uyguncUL | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC | | Kontak malzemesi | Gümüş alaşım (AgSnO2) | | [Ie] nominal çalışma akımı | 6 A 1 K/A (AC-1/DC-1) 'e uygunIEC/UL | | Minimum anahtarlama akımı | 100 mA | | Maksimum anahtarlama gerilimi | 277 V | | Minimum anahtarlama gerilimi | 12 V | | Maksimum anahtarlama kapasitesi | 1500 VA 150 W | | Minimum anahtarlama kapasitesi | 120 mW | | Çalışma hızı | <= 72000 döngü/saat yüksüz <= 360 döngü/saat düşük yük | | Mekanik dayanıklılık | 10000000 cycles | | Elektrik dayanıklılığı | 60000 çevrim için dirençli yük, 6 A -de 250 V, AC-1 | | Çalışma süresi | 5 ms sıfırlama 12 ms | | Sıfırlama süresi | 20 ms | | İşaretleme | CE | | Koruma kategorisi | RT III | | Test seviyeleri | Seviye A | | Çalışma konumu | Herhangi bir konum | | Yükseklik | 78,6 mm | | Genişlik | 6,2 mm | | Derinlik | 95 mm | | Terminallerin açıklaması ISO n°1 | (11-12-14)OC (A1-A2)CO | | Bölünemez miktar başına satış | 10 | | Ürün ağırlığı | 0,029 kg | | Yük akımı | 6 A -de 250 V AC 0,5 mm montaj mesafesi | | W cinsinden ortalama tüketim | 0,17 W, DC | | Düşme gerilimi eşiği | >= 0,05 Uc | | Kontak terminali düzenlemesi | Ayrı | | Bağlantılar - terminaller | Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) katı kablo uçsuz | | Sıkma torku | < 0.5 N.m için M2.5 vida(lar) | | Güvenlik güvenilirlik verisi | B10d = 60000 | | Kontrol tipi | Buton olmadan | | Montaj desteği | 35 mm simetrik DIN rayı | | Cihaz sunumu | Açılı | Ortam | Giriş gerilimi | 230 V AC/DC (giris gerilimi limiti: 184...264,5 V) | | Dielektrik gücü | 1000 V AC kontaklar arasında 4000 V AC bobin ve kontak arasında | | Standartlar | EN/IEC 61810-1 UL 508 CSA C22.2 No 14 | | Ürün sertifikaları | GOST CSA UL | | Depolama ortam koşulları | -40…85 °C | | Titreşim direnci | 10 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 10 döngü 'e uygunEN/IEC 60068-2-6 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 10 döngü 'e uygunEN/IEC 60068-2-6 | | IP koruma derecesi | IP40 'e uygunEN/IEC 60529 | | Darbe dayanımı | 10 gn (süre = 11 ms) için çalışma sırasında 'e uygunEN/IEC 60068-2-27 5 gn (süre = 11 ms) için çalışmıyor 'e uygunEN/IEC 60068-2-27 | | Çalışma için ortam hava sıcaklığı | -40…70 °C | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 0,7 cm | | Package 1 Width | 9,6 cm | | Package 1 Length | 7,9 cm | | Package 1 Weight | 28,0 g | | Unit Type of Package 2 | BB1 | | Number of Units in Package 2 | 10 | | Package 2 Height | 7,0 cm | | Package 2 Width | 10,3 cm | | Package 2 Length | 8,5 cm | | Package 2 Weight | 311,0 g | | Unit Type of Package 3 | S03 | | Number of Units in Package 3 | 300 | | Package 3 Height | 30,0 cm | | Package 3 Width | 30,0 cm | | Package 3 Length | 40,0 cm | | Package 3 Weight | 9,822 kg | Sürdürülebilirlik Teklifi | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Toksik ağır metal içermez | Evet | | Cıva içermez | Evet | | RoHS muafiyet bilgileri | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | Sözleşme garantisi |
