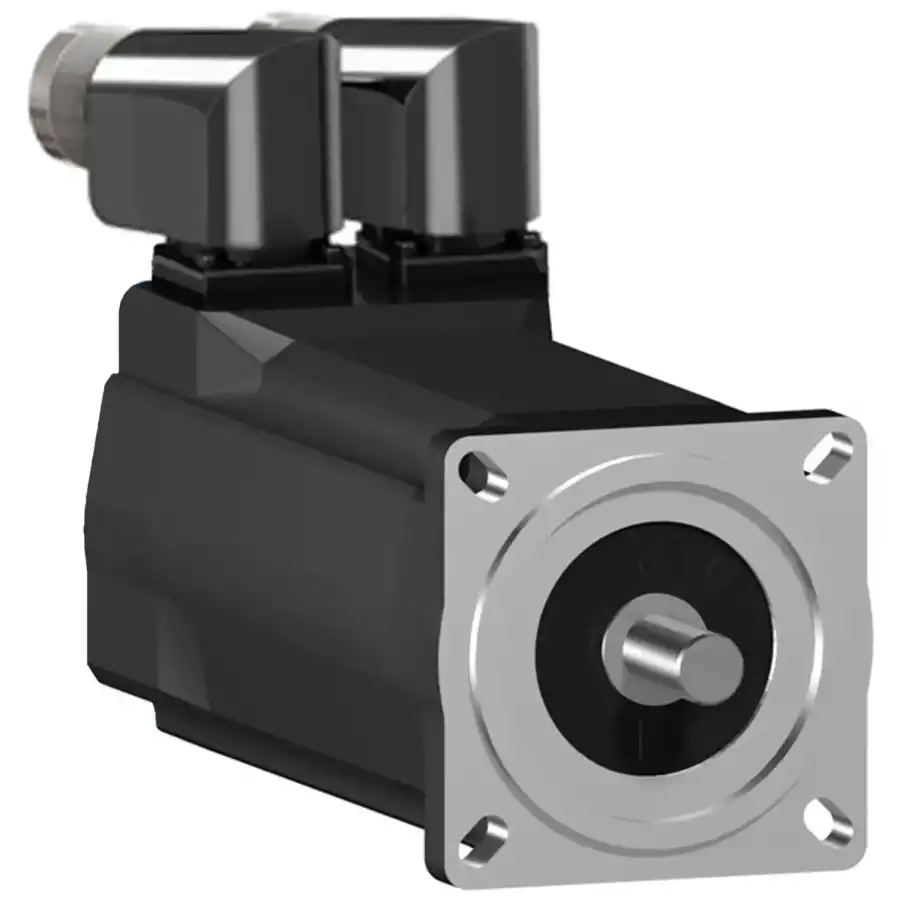

| Ana | Seri uyumluluğu | PacDrive 3 | | Ürün grubu | SH3.....P | | Ürün ya da bileşen tipi | Servo motor | Tamamlayıcı | Maksimum mekanik hız | 8000 rpm | | [Us] nominal besleme gerilimi | 115...480 V | | Fazların ağ sayısı | Trifaze | | Sürekli durma akımı | 1,8 A | | Sürekli durma torku | 1,25 N.m -de 115...480 V trifaze | | Sürekli güç | 690 W | | Tepe durma torku | 3,5 N.m -de 115...480 V trifaze | | Nominal çıkış gücü | 220 W -de 115 V monofaze 440 W -de 230 V monofaze 820 W -de 400 V trifaze 950 W -de 480 V trifaze | | Nominal tork | 1,4 N.m -de 115 V monofaze 1,4 N.m -de 230 V monofaze 1,1 N.m -de 400 V trifaze 1,1 N.m -de 480 V trifaze | | Nominal hız | 1500 rpm -de 115 V monofaze 3000 rpm -de 230 V monofaze 6000 rpm -de 400 V trifaze 7200 rpm -de 480 V trifaze | | Maksimum akım Irms | 5,7 A | | Şaft ucu | Pürüzsüz şaft | | Şaft çapı | 11 mm | | Şaft uzunluğu | 23 mm | | IP koruma derecesi | IP54 şaft sızdırmazlık halkası olmadan şaft burç: conforming to EN/IEC 60034-5 IP65 motor: conforming to EN/IEC 60034-5 IP65 şaft burç: conforming to EN/IEC 60034-5 | | Enkoder tipi | Mutlak tek dönüşlü SinCos Hiperface | | Hız geri besleme çözünürlüğü | 128 periyod | | Frenleme | Olmadan | | Montaj desteği | Uluslararası standart flanş | | Motor flanş boyutu | 70 mm | | Elektrikli bağlantı | Düz konnektör | | Tork sabiti | 0,69 N.m/A -de 120 °C | | Geri emf sabiti | 46 V/krpm -de 20 °C | | Motor kutuplarının sayısı | 3 | | Rotor ataleti | 0,25 kg.cm² | | Stator direnci | 10,4 Ohm | | Stator endüktansı | 60,25 mH | | Maksimum radyal güç Fr | 660 N -de 1000 rpm 520 N -de 2000 rpm 460 N -de 3000 rpm 410 N -de 4000 rpm 380 N -de 5000 rpm 360 N -de 6000 rpm | | Maksimum eksenel güç Fa | 80 N | | Soğutmanın tipi | Doğal konveksiyon | | Uzunluk | 154 mm | | Ortalama bilezik çapı | 60 mm | | Ortalama bilezik derinliği | 2,5 mm | | Montaj deliklerinin sayısı | 4 | | Montaj delik çapı | 5,5 mm | | Montaj deliklerinin dairesel çapı | 82 mm | | Ürün ağırlığı | 2,1 kg | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 11,5 cm | | Package 1 Width | 19,0 cm | | Package 1 Length | 39,5 cm | | Package 1 Weight | 2,581 kg | | Unit Type of Package 2 | S04 | | Number of Units in Package 2 | 3 | | Package 2 Height | 30,0 cm | | Package 2 Width | 40,0 cm | | Package 2 Length | 60,0 cm | | Package 2 Weight | 8,995 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 6 | | Package 3 Height | 77,0 cm | | Package 3 Width | 80,0 cm | | Package 3 Length | 60,0 cm | | Package 3 Weight | 24,7 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | | PVC içermez | Evet | Sözleşme garantisi |
