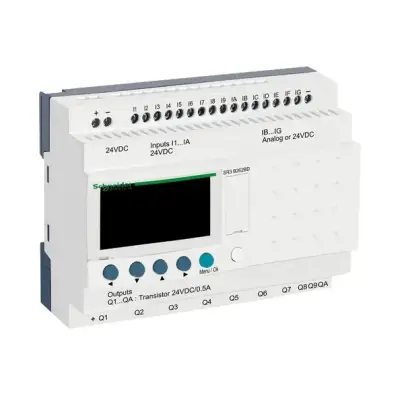

Yerel ekran | Ile |
Kontrol şeması satır sayısı | 0…500ile FBD programlama 0…240ile ladder programlama |
Döngü süresi | 6…90 ms |
Yedekleme süresi | 10 yıl -de 25 °C |
Saat sapması | 12 dk/yıl -de 0…55 °C 6 sn/ay -de 25 °C |
Kontroller | Her güç verildiğinde program belleği |
[Us] nominal besleme gerilimi | 24 V |
Besleme gerilimi limitleri | 19,2…30 V |
Maximum supply current | 180 mA (uzatmalar ile) 70 mA (uzatma olmadan) |
W cinsinden güç dağılımı | 10 W uzatmalar ile 5 W uzatma olmadan |
Ters polarite koruması | Ile |
Dijital giriş sayısı | 16 'e uygunEN/IEC 61131-2 tip 1 |
Dijital giriş tipi | Dirençli |
Dijital giriş gerilimi | 24 V DC |
Dijital giriş akımı | 4 mA |
Sayım frekansı | 1 kHz için Dijital giriş |
Gerilim durumu 1 garantili | >= 15 V için I1...IA ve IH...IR Dijital giriş devresi >= 15 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
Gerilim durumu 0 garantili | <= 5 V için I1...IA ve IH...IR Dijital giriş devresi <= 5 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
Current state 1 guaranteed | >= 1.2 mA (ayrık giriş devreleri olarak kullanılmış IB...IG) >= 2.2 mA (I1...IA ve IH...IR Dijital giriş devresi) |
Current state 0 guaranteed | <= 0.5 mA (ayrık giriş devreleri olarak kullanılmış IB...IG) <= 0.75 mA (I1...IA ve IH...IR Dijital giriş devresi) |
Giriş uyumluluğu | 3 telli yakınlık sensörleri PNP için Dijital giriş |
Analog giriş sayısı | 6 |
Analog giriş tipi | Ortak mod |
Analog giriş aralığı | 0...24 V 0...10 V |
Sıcaklık prob tipi | NTC 10k -de 25 °C NTC 1000k -de 25 °C KTY81 210/220/221/222/250 Pt 500 |
Maksimum izin verilebilir gerilim | 30 V için analog giriş devresi |
Analog giriş çözünürlüğü | 8 bit |
LSB değeri | 39 mV için analog giriş devresi |
Dönüşüm süresi | Akıllı röle döngü süresi için analog giriş devresi |
Dönüşüm hatası | +/- 5 % -de 25 °C için analog giriş devresi +/- % 6,2 -de 55 °C için analog giriş devresi |
Tekrarlama doğruluğu | +/- 2 % -de 55 °C için analog giriş devresi |
Çalışma mesafesi | 10 m istasyonlar arasında, ekranlı kablolu (sensör yalıtımsız) için analog giriş devresi |
Giriş empedansı | 12 kOhm için analog giriş devreleri olarak kullanılmış IB...IG 12 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG 7,4 kOhm için I1...IA ve IH...IR Dijital giriş devresi |
Çıkışların sayısı | 10 transistör |
Çıkış gerilimi | 24 V transistör çıkışı |
Çıkış gerilimi limitleri | 19,2...30 V DC (transistör çıkışı) |
[Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1 |
Yük akımı | 0,5…0,625 A transistör çıkışı |
[Ures] rezidüel gerilim | 2 V 1 durumunda transistör çıkışı |
Aşırı yük koruması | Ile asiri yük korumasi için transistör çıkışı |
Kısa devre koruması | Ile transistör çıkışı |
Aşırı gerilim koruması | Ile asiri gerilim korumasi için transistör çıkışı |
Saat | Ile |
Yanıt süresi | <= 1 ms (durum 0'dan durum 1'e) için transistör çıkışı <= 1 ms (durum 1'den durum 0'a) için transistör çıkışı |
Bağlantılar - terminaller | Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu |
Sıkma torku | 0,5 N.m |
Aşırı gerilim kategorisi | III 'e uygunEN/IEC 60664-1 |
Ürün ağırlığı | 0,3 kg |
