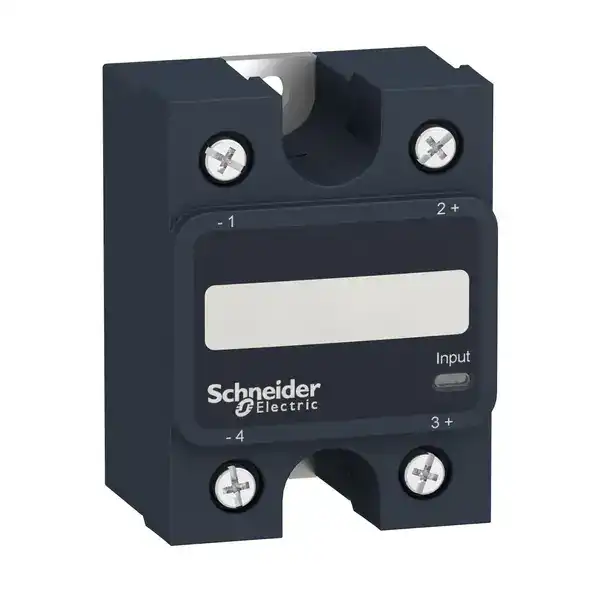

| Ana | Ürün serisi | Harmony Solid State Relays | | Ürün ya da bileşen tipi | Solid state relay up to 30 A | | Provided accessory | Termik pad | | Ürün grubu | SSP1 | | Montaj desteği | Panel | | Number of phases | 1 faz | | Nominal akım (Ir) | 25 A | | Solid state çıkış tipi | SCR çıkışı Sıfır gerilim anahtarlama | | Output switching mode | Sıfır gerilim anahtarlama | Tamamlayıcı | Kontrol devresi gerilimi | 3...32 V DC | | Minimum anahtarlama gerilimi | 3 V DC açma | | Maksimum anahtarlama gerilimi | 1 V DC kapama | | Yanıt süresi | 0,5 döngü (açma) 0,5 döngü (kapama) | | Input current | 10 mA -de 12 V DC | | Çıkış gerilimi | 24...300 V AC | | Yük akımı | 0,15…25 A | | Transient overvoltage | 600 V | | Kesinti akımı | 250 A için 16,6 msn | | Sigortalar için maksimum I²t | 259 A².s için 8,33 ms -de 60 Hz yarım çevrim 285 A².s için 10 ms -de 50 Hz yarım çevrim | | Co-ordination type | Tip 1 - 25 A minyatür devre kesici (MCB) - egim B Tip 2 - 20 A minyatür devre kesici (MCB) - egim B | | Maximum leakage current | 1 mA devre dışı | | Maximum voltage drop | <1,15 V açık durumda | | DV/dt | 500 V/µs devre dışı maksimum gerilimde | | Power factor | 0,5 (maksimum yük ile) | | Motor controller rating | 0,5 hp 120 V AC 1 hp 240 V AC | | Yalıtım direnci | 1000 MOhm -de 500 V DC | | Maximum capacitance | 10 pF için giriş/çıkış | | Dielektrik gücü | 4 kV AC için giriş/çıkış 4 kV AC için gövdeye giriş veya çıkış | | [Uimp] nominal darbe dayanım voltajı | 6 kV çıkıştan gövdeye 6 kV girişten çıkışa | | Sıkma torku | 1,5...1,7 N.m için giriş 2...2,2 N.m için çıkış | | Bağlantılar - terminaller | Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) Kablo uçlu için giriş Vidalı terminaller: 0,5...5,26 mm², (AWG 20...AWG 10) Kablo uçlu için çıkış Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) kablo uçsuz için giriş Vidalı terminaller: 0,5...8,26 mm², (AWG 20...AWG 8) kablo uçsuz için çıkış Çatal tipli etiket konnektörleri: 9,2 x 4 mm için giriş Halka pabuçlar: 9,2 x 4 mm için giriş Çatal tipli etiket konnektörleri: 11,7 x 4,5 mm için çıkış Halka pabuçlar: 11,7 x 4,5 mm için çıkış | | Thermal resistance | 0,8 °C/W bağlantıdan gövdeye | | Thermal pad impedance | 0,48 °C-in²/W 25 psi'de | | LED indicator | LED, yeşil için giriş | | IP koruma derecesi | IP20 | | Güvenlik güvenilirlik verisi | B10d = 1731395 MTTFd = 1875,9 yıl | | Ürün ağırlığı | 89,2 g | | Cihaz sunumu | Açılı | Ortam | Çalışma için ortam hava sıcaklığı | -40…80 °C | | Depolama ortam koşulları | -40…125 °C | | Kirletme derecesi | 2 | | Aşırı gerilim kategorisi | III | | Ürün sertifikaları | EAC CE UL CSA | | İşaretleme | UL CE CSA EAC | | Standartlar | UL 508 EN/IEC 60950-1 EN/IEC 62314 CSA C22.2 No 14-13 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 3,8 cm | | Package 1 Width | 4,8 cm | | Package 1 Length | 6,5 cm | | Package 1 Weight | 97,0 g | | Unit Type of Package 2 | S01 | | Number of Units in Package 2 | 30 | | Package 2 Height | 15,0 cm | | Package 2 Width | 15,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 3,246 kg | Sürdürülebilirlik Teklifi Sözleşme garantisi |
