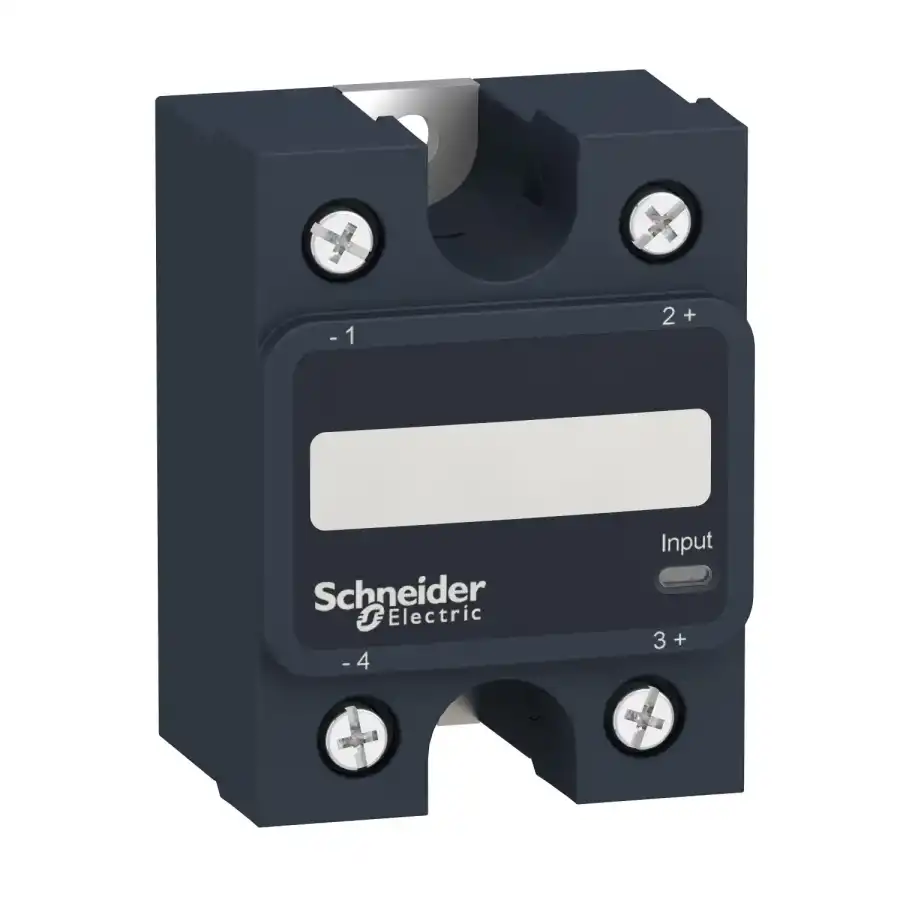

| Ana | Ürün serisi | Harmony Katı Hal Röleleri | | Ürün ya da bileşen tipi | Panel mount relay | | Ürün grubu | SSP1 | | Montaj desteği | Panel | | Number of phases | 1 faz | | Nominal akım (Ir) | 40 A | | Solid state çıkış tipi | DC anahtarlama Mosfet çıkışı | | Output switching mode | DC anahtarlama | Tamamlayıcı | Test button | Test butonsuz | | Kontrol devresi gerilimi | 3,5...32 V DC | | Minimum anahtarlama gerilimi | 3,5 V DC açma | | Maksimum anahtarlama gerilimi | 1 V DC kapama | | Yanıt süresi | 0,1 msn (açma) 0,1 msn (kapama) | | Input current | 10…15 mA | | Çıkış gerilimi | 1...150 V DC | | Yük akımı | 0,001…40 A | | Kesinti akımı | 106 A için 10 ms | | Co-ordination type | Tip 2 - 20 A minyatür devre kesici (MCB) - egim B Tip 1 - 40 A minyatür devre kesici (MCB) - egim B | | Maksimum kaçak akımı | 0,3 mA devre dışı | | Maksimum gerilim düşüşü | <2,1 V açık durumda | | Yalıtım direnci | 1000 MOhm -de 500 V DC | | Maximum capacitance | 50 pF için giriş/çıkış | | Dielektrik gücü | 2,5 kV AC için giriş/çıkış 2,5 kV AC için gövdeye giriş veya çıkış | | [Uimp] nominal darbe dayanım voltajı | 2,5 kV çıkıştan gövdeye | | Sıkma torku | 1,5...1,7 N.m için giriş 2...2,2 N.m için çıkış | | Bağlantılar - terminaller | Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) Kablo uçlu için giriş Vidalı terminaller: 0,5...5,26 mm², (AWG 20...AWG 10) Kablo uçlu için çıkış Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) kablo uçsuz için giriş Vidalı terminaller: 0,5...8,26 mm², (AWG 20...AWG 8) kablo uçsuz için çıkış Çatal tipli etiket konnektörleri: 9,2 x 4 mm için giriş Halka pabuçlar: 9,2 x 4 mm için giriş Çatal tipli etiket konnektörleri: 11,7 x 4,5 mm için çıkış Halka pabuçlar: 11,7 x 4,5 mm için çıkış | | Thermal resistance | 0,22 °C/W bağlantıdan gövdeye | | LED indicator | LED, yeşil için giriş | | IP koruma derecesi | IP20 | | Güvenlik güvenilirlik verisi | MTTFd = 1875,9 yıl B10d = 1731395 | | Ürün ağırlığı | 89,2 g | | Cihaz sunumu | Açılı | Ortam | Nominal çalışma ortam sıcaklığı | -40…80 °C | | Depolama ortam koşulları | -40…125 °C | | Kirletme derecesi | 2 | | Aşırı gerilim kategorisi | III | | Ürün sertifikaları | CSA CE UL EAC | | İşaretleme | CE EAC CSA UL | | Standartlar | CSA C22.2 No 14-13 IEC 60950-1 UL 508 IEC 62314 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 3,8 cm | | Package 1 Width | 4,8 cm | | Package 1 Length | 6,6 cm | | Package 1 Weight | 104 g | | Unit Type of Package 2 | S01 | | Number of Units in Package 2 | 30 | | Package 2 Height | 15 cm | | Package 2 Width | 15 cm | | Package 2 Length | 40 cm | | Package 2 Weight | 3,415 kg | Sürdürülebilirlik Teklifi |
