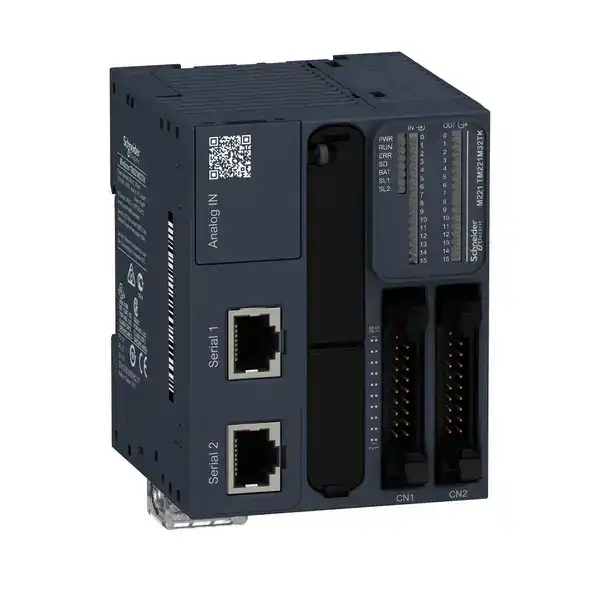

16, Dijital giriş 4 hızlı giriş 'e uygunIEC 61131-2 Tip 1
Analog giriş modülü
2 -de 0...10 V
Dijital çıkış tipi
Transistör
Dijital çıkış sayısı
16 transistör 2 hızlı çıkış
Dijital çıkış gerilimi
24 V DC
Dijital çıkış akımı
0.1 A
Tamamlayıcı
Dijital G/Ç sayısı
32
G/Ç genişleme modülünün sayısı
7 için röle çıkışı
Besleme gerilimi limitleri
20,4…28,8 V
Kalkış akımı
35 A
W cinsinden güç tüketimi
22,3 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile) 3,5 W -de 24 V (G/Ç genişleme modülsüz)
Güç besleme çıkış akımı
0,52 A 5 V için genişletme veriyolu 0,48 A 24 V için genişletme veriyolu
Dijital giriş lojiği
Blok veya kaynak (pozitif/negatif)
Dijital giriş gerilimi
24 V
Dijital giriş gerilim tipi
DC
Analog giriş çözünürlüğü
10 bit
LSB değeri
10 mV
Dönüşüm süresi
Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş
Girişlerde izin verilen aşırı yük
+/- 30 V DC için 5 min (maksimum) için analog giriş +/- 13 V DC (kalıcı) için analog giriş
Gerilim durumu 1 garantili
>= 15 V için giriş
Gerilim durumu 0 garantili
<= 5 V için giriş
Dijital giriş akımı
7 mA için Dijital giriş 5 mA için hızlı giriş
Giriş empedansı
3.4 kOhm için Dijital giriş 100 kOhm için analog giriş 4,9 kOhm için hızlı giriş
Yanıt süresi
35 µs kapama, I2...I5 terminaller için giriş 5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş 35 µs açma, diğer terminaller terminaller için giriş 5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş 100 µs kapama, diğer terminaller terminaller için giriş 5 µs açma, kapama, Q0...Q1 terminaller için çıkış 50 µs açma, kapama, Q2...Q3 terminaller için çıkış 300 µs açma, kapama, diğer terminaller terminaller için çıkış
Yapılandırılabilir filtreleme süresi
0 ms için giriş 3 ms için giriş 12 ms için giriş
Dijital çıkış lojiği
Pozitif lojik (kaynak)
Maximum current per output common
1,6 A
Çıkış Frekansı (senk’den ana girişe)
100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal 5 kHz için çıkış -de Q2...Q3 terminal 0,1 kHz için çıkış -de Q4...Q15 terminal
Mutlak doğruluk hatası
Tam ölçeğin +/- % 1'i için analog giriş
Maximum leakage current
0,1 mA için transistör çıkışı
Maximum voltage drop
<1 V
Mekanik dayanıklılık
20000000 cycles için transistör çıkışı
Maximum tungsten load
<2,4 W için çıkış ve hızlı çıkış
Koruma tipi
Otomatik sıfırlamalı kısa devre ve aşırı yük koruması Çıkışta kısa devre koruması Aşırı yük ve kısa devre koruması -de 0,2 A
Sıfırlama süresi
1 s otomatik sıfırlama
Bellek kapasitesi
256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat 256 kB için dahili değişkenler RAM
Yedeklenen veri
256 kB dahili flash bellek için uygulama ve verinin yedeği
Veri depolama ekipmanı
2 GB SD kart (opsiyonel)
Pil tipi
BR2032 lityum şarj edilemez, pil ömrü: 4 yr
Yedekleme süresi
1 yıl -de 25 °C (güç kaynağı kesintisi ile)
1 talimatın uygulanma süresi
0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat
Execution time per instruction
0.2 µs Boolean
Exct time for event task
60 µs yanıt süresi
Uygulama yapısı
1 yapılandırılabilir serbest duruş/döngüsel master görevi 1 döngüsel yardımcı görev 8 kesinti görevi
Nesne alanlarının maksimum boyutu
8000 %MW bellek word 255 %TM zamanlayıcı 512 %KW sabit word 512 %M bellek biti 255 %C sayaç
Gerçek zamanlı saat
Ile
Saat sapması
<= 30 sn/ay -de 25 °C
Düzenleme döngüsü
Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü
Konumlama fonksiyonları
Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz) Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz)
Kullanılabilir işlev
PLS PWM Frekans jeneratörü
Sayım giriş sayısı
4 hızlı giriş (HSC modu) -de 100 kHz 32 bit
Counter function
Monofaze A/B Darbe/yön
Entegre bağlantı tipi
USB portuile mini B USB 2.0 konnektör Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS485 Yalıtımsız seri bağlantı seri 2ile RJ45 konnektör ve RS232/RS485
Besleme
(seri 1)seri bağlantı besleme: 5 V, <200 mA
Iletim hızı
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn için USB
Haberleşme port protokolü
USB portu: USB protokol - SoMachine-Ağ Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network
Haberleşme hizmeti
Modbus master Modbus slave
Yerel sinyalleme
PWR: 1 LED (yeşil) RUN: 1 LED (yeşil) Modül hatası (ERR): 1 LED (kırmızı) SD kart erişimi (SD): 1 LED (yeşil) BAT: 1 LED (kırmızı) SL1: 1 LED (yeşil) SL2: 1 LED (yeşil) G/Ç durumu: kanal başına 1 LED (yeşil)
Elektrikli bağlantı
Terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için Konnektör, 4 terminaller analog girişler için Mini B USB 2.0 konnektör programlama terminali için HE-10 konnektör, 20 terminaller girişler için HE-10 konnektör, 20 terminaller çıkışlar için
Maximum cable distance between devices
Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <30 m için çıkış Ekransız kablo: <30 m için dijital giriş Ekransız kablo: <1 m için analog giriş Ekranlı kablo: <3 m için hızlı çıkış
Yalıtım
Giriş ve dahili lojik arasında -de 500 V AC Hızlı giriş ve dahili lojik arasında -de 500 V AC Girişler arasında yalıtımsız Çıkış ve dahili lojik arasında -de 500 V AC Analog giriş ve dahili lojik arasında yalıtımsız Analog girişler arasında yalıtımsız
İşaretleme
CE
Montaj desteği
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel
Yükseklik
90 mm
Derinlik
70 mm
Genişlik
70 mm
Ürün ağırlığı
0,27 kg
Ortam
Standartlar
EN/IEC 60664-1 EN/IEC 61010-2-201 EN/IEC 61131-2
Ürün sertifikaları
CSA IACS E10 CULus LR RCM DNV-GL EAC ABS
Çevresel özellik
Sıradan ve tehlikeli yer
Elektrostatik deşarja direnç
8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç
10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2...2,7 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç
30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8
Hızlı geçici akımlara direnç
2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları) 2 kV 'e uygunEN/IEC 61000-4-4 (röle çıkışı) 1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç) 1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı)
Kesinti dayanımı
2 kV güç hatları (AC) ortak mod 'e uygunEN/IEC 61000-4-5 2 kV röle çıkışı ortak mod 'e uygunEN/IEC 61000-4-5 1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV güç hatları (AC) diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç
10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Elektromanyetik emisyon
Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 200…1000 MHz 'e uygunEN/IEC 55011
Mikro kırılmalara bağışıklık
10 ms
Çalışma için ortam hava sıcaklığı
-10…55 °C (yatay kurulum) -10…35 °C (dikey kurulum)
3,5 mm -de 5…8,4 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 1 gn -de 8,4…150 Hz üzerinde simetrik ray 1 gn -de 8,4…150 Hz üzerinde panel montajı
Darbe dayanımı
147 m/s² için 11 ms
Paketleme üniteleri
Unit Type of Package 1
PCE
Sürdürülebilirlik
Green PremiumTM etiketi, Schneider Electric'in çevre performansı konusunda sınıfının en iyisi ürünleri sunma taahhüdünü gösterir. Green Premium; en yeni düzenlemelerle uyumluluk ve çevresel etkiler konusunda şeffaflığın yanı sıra döngüsel ve düşük CO2 emisyonlu ürünlerin sözünü verir.
