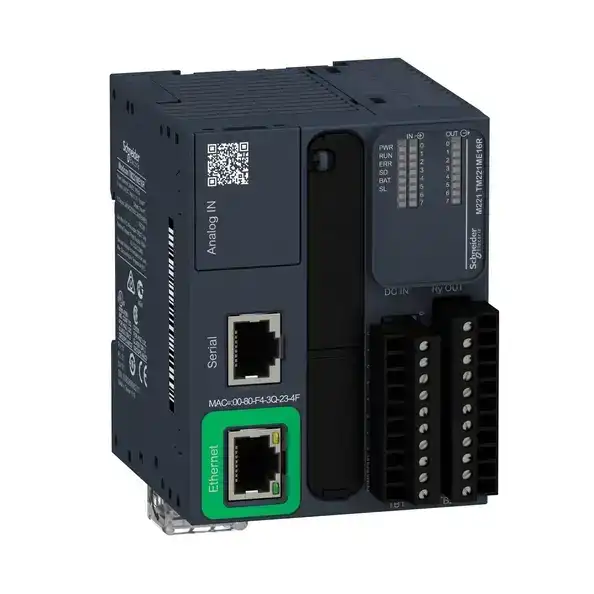

I/O'yu bağlamak için çıkarılabilir vidalı terminal blokları, Güç kaynağını bağlamak için çıkarılabilir vidalı terminal bloğu, buton hücreli yedekleme akü BR2032 ve analog girişleri bağlamak için kablo ile birlikte verilir M221 mantık kontrolöründe üç tip entegre bağlantı portu, Ethernet, RS 232/RS 485 seri bağlantı ve USB mini-B programlama portu bulunur Basit makinelerin kontrolünü sağlar M221 mantık kontrolörlerinin kapasitesi, Modicon TM3 genişletme modülü teklifiyle artırılabilir EcoStruxure Machine Expert Basic ile sezgisel makine programlama yoluyla Modicon M221 ile karlılığı artırırken karşılaştırmalı performans elde edin
Ana | Ürün serisi | Modicon M221
| | Ürün ya da bileşen tipi | Lojik kontrolör
| | [Us] nominal besleme gerilimi | 24 V DC
| | Dijital giriş sayısı | 8, Dijital giriş 'e uygunIEC 61131-2 Tip 1
| | Analog giriş modülü | 2 -de 0...10 V
| | Dijital çıkış tipi | Röle normalde açık
| | Dijital çıkış sayısı | 8 röle
| | Dijital çıkış gerilimi | 5...125 V DC
5...250 V AC
| | Dijital çıkış akımı | 2 A
|
Tamamlayıcı | Dijital G/Ç sayısı | 16
| | G/Ç genişleme modülünün sayısı | 7 için röle çıkışı
| | Besleme gerilimi limitleri | 20,4…28,8 V
| | Kalkış akımı | 35 A
| | W cinsinden güç tüketimi | 23,3 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile)
4,3 W -de 24 V (G/Ç genişleme modülsüz)
| | Güç besleme çıkış akımı | 0,52 A 5 V için genişletme veriyolu
0,46 A 24 V için genişletme veriyolu
| | Dijital giriş lojiği | Blok veya kaynak (pozitif/negatif)
| | Dijital giriş gerilimi | 24 V
| | Dijital giriş gerilim tipi | DC
| | Analog giriş çözünürlüğü | 10 bit
| | LSB değeri | 10 mV
| | Dönüşüm süresi | Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş
| | Girişlerde izin verilen aşırı yük | +/- 30 V DC için 5 min (maksimum) için analog giriş
+/- 13 V DC (kalıcı) için analog giriş
| | Gerilim durumu 1 garantili | >= 15 V için giriş
| | Gerilim durumu 0 garantili | <= 5 V için giriş
| | Dijital giriş akımı | 7 mA için Dijital giriş
5 mA için hızlı giriş
| | Giriş empedansı | 100 kOhm için analog giriş
3.4 kOhm için giriş
4,9 kOhm için hızlı giriş
| | Yanıt süresi | 35 µs kapama, I2...I5 terminaller için giriş
5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş
35 µs açma, diğer terminaller terminaller için giriş
5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş
100 µs kapama, diğer terminaller terminaller için giriş
5 µs açma, kapama, Q0...Q1 terminaller için çıkış
50 µs açma, kapama, Q2...Q3 terminaller için çıkış
300 µs açma, kapama, diğer terminaller terminaller için çıkış
| | Yapılandırılabilir filtreleme süresi | 0 ms için giriş
3 ms için giriş
12 ms için giriş
| | Çıkış gerilimi limitleri | 125 V DC
277 V AC
| | Maximum current per output common | 7 A
| | Mutlak doğruluk hatası | Tam ölçeğin +/- % 1'i için analog giriş
| | Elektrik dayanıklılığı | 100000 cycles AC-12, 120 V, 240 VA, dirençli
100000 cycles AC-12, 240 V, 480 VA, dirençli
300000 cycles AC-12, 120 V, 80 VA, dirençli
300000 cycles AC-12, 240 V, 160 VA, dirençli
100000 cycles AC-15, cos phi = 0,35, 120 V, 60 VA, endüktif
100000 cycles AC-15, cos phi = 0,35, 240 V, 120 VA, endüktif
300000 cycles AC-15, cos phi = 0,35, 120 V, 18 VA, endüktif
300000 cycles AC-15, cos phi = 0,35, 240 V, 36 VA, endüktif
100000 cycles AC-14, cos phi = 0,7, 120 V, 120 VA, endüktif
100000 cycles AC-14, cos phi = 0,7, 240 V, 240 VA, endüktif
300000 cycles AC-14, cos phi = 0,7, 120 V, 36 VA, endüktif
300000 cycles AC-14, cos phi = 0,7, 240 V, 72 VA, endüktif
100000 cycles DC-12, 24 V, 48 W, dirençli
300000 cycles DC-12, 24 V, 16 W, dirençli
100000 cycles DC-13, 24 V, 24 W, endüktif (L/R = 7 msn)
300000 cycles DC-13, 24 V, 7,2 W, endüktif (L/R = 7 msn)
| | Anahtarlama frekansı | 20 anahtarlama işlemi/dakika maksimum yük ile
| | Mekanik dayanıklılık | 20000000 cycles için röle çıkışı
| | Minimum yük | 1 mA -de 5 V DC için röle çıkışı
| | Koruma tipi | Koruma olmadan -de 5 A
| | Sıfırlama süresi | 1 s
| | Bellek kapasitesi | 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat
256 kB için dahili değişkenler RAM
| | Yedeklenen veri | 256 kB dahili flash bellek için uygulama ve verinin yedeği
| | Veri depolama ekipmanı | 2 GB SD kart (opsiyonel)
| | Pil tipi | BR2032 lityum şarj edilemez, pil ömrü: 4 yr
| | Yedekleme süresi | 1 yıl -de 25 °C (güç kaynağı kesintisi ile)
| | 1 talimatın uygulanma süresi | 0,3 ms için olay ve periyodik görev
0,7 ms için diğer talimat
| | Execution time per instruction | 0.2 µs Boolean
| | Exct time for event task | 60 µs yanıt süresi
| | Uygulama yapısı | 1 yapılandırılabilir serbest duruş/döngüsel master görevi
1 döngüsel yardımcı görev
8 kesinti görevi
| | Nesne alanlarının maksimum boyutu | 512 %KW sabit word
255 %C sayaç
8000 %MW bellek word
255 %TM zamanlayıcı
512 %M bellek biti
| | Gerçek zamanlı saat | Ile
| | Saat sapması | <= 30 sn/ay -de 25 °C
| | Düzenleme döngüsü | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü
| | Kullanılabilir işlev | Frekans jeneratörü
PWM
PLS
| | Sayım giriş sayısı | 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit
| | Counter function | Monofaze
A/B
Darbe/yön
| | Entegre bağlantı tipi | USB portuile mini B USB 2.0 konnektör
Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485
Ethernetile RJ45 konnektör
| | Besleme | (seri 1)seri bağlantı besleme: 5 V, <200 mA
| | Iletim hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn için USB
| | Haberleşme port protokolü | USB portu: USB protokol - SoMachine-Ağ
Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network
: Ethernet protokol
| | Port Ethernet | 10BASE-T/100BASE-TX 1 portile 100 m bakır kablo
| | Haberleşme hizmeti | DHCP istemcisi
Modbus TCP slave cihazı
Ethernet/IP adaptörü
Modbus TCP istemcisi
Modbus TCP sunucusu
| | Yerel sinyalleme | PWR: 1 LED (yeşil)
RUN: 1 LED (yeşil)
Modül hatası (ERR): 1 LED (kırmızı)
SD kart erişimi (SD): 1 LED (yeşil)
BAT: 1 LED (kırmızı)
G/Ç durumu: kanal başına 1 LED (yeşil)
SL: 1 LED (yeşil)
ACT: Ethernet ağı etkinliği (yeşil)
Bağlantı (Bağlantı Durumu): Ethernet ağı bağlantısı (sarı)
| | Elektrikli bağlantı | Terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için
Konnektör, 4 terminaller analog girişler için
Mini B USB 2.0 konnektör programlama terminali için
Çıkarılabilir vidalı terminal bloğu, 10 terminaller girişler için
Çıkarılabilir vidalı terminal bloğu, 11 terminaller çıkışlar için
| | Maximum cable distance between devices | Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <30 m için çıkış
Ekransız kablo: <30 m için dijital giriş
Ekransız kablo: <1 m için analog giriş
Ekranlı kablo: <3 m için hızlı çıkış
| | Yalıtım | Giriş ve dahili lojik arasında -de 500 V AC
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Çıkış ve dahili lojik arasında -de 500 V AC
Çıkış grupları arasında -de 500 V AC
Analog giriş ve dahili lojik arasında yalıtımsız
Analog girişler arasında yalıtımsız
| | İşaretleme | CE
| | Montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
| | Yükseklik | 90 mm
| | Derinlik | 70 mm
| | Genişlik | 70 mm
| | Ürün ağırlığı | 0,264 kg
|
Ortam | Standartlar | EN/IEC 61010-2-201
EN/IEC 61131-2
EN/IEC 60664-1
| | Ürün sertifikaları | LR
CULus
CSA
DNV-GL
RCM
EAC
ABS
IACS E10
| | Çevresel özellik | Sıradan ve tehlikeli yer
| | Elektrostatik deşarja direnç | 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
| | Elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2...2,7 GHz 'e uygunEN/IEC 61000-4-3
| | Manyetik alanlara direnç | 30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8
| | Hızlı geçici akımlara direnç | 2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
2 kV 'e uygunEN/IEC 61000-4-4 (röle çıkışı)
1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı)
| | Kesinti dayanımı | 2 kV güç hatları (AC) ortak mod 'e uygunEN/IEC 61000-4-5
2 kV röle çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV güç hatları (AC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
| | Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
| | Elektromanyetik emisyon | Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 200…1000 MHz 'e uygunEN/IEC 55011
| | Mikro kırılmalara bağışıklık | 10 ms
| | Çalışma için ortam hava sıcaklığı | -10…55 °C (yatay kurulum)
-10…35 °C (dikey kurulum)
| | Depolama ortam koşulları | -25…70 °C
| | Bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
| | IP koruma derecesi | IP20 koruyucu kapak yerindeyken
| | Kirletme derecesi | <= 2
| | Çalışma yüksekliği | 0...2000 m
| | Depolama yüksekliği | 0…3000 m
| | Titreşim direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
1 gn -de 8,4…150 Hz üzerinde simetrik ray
