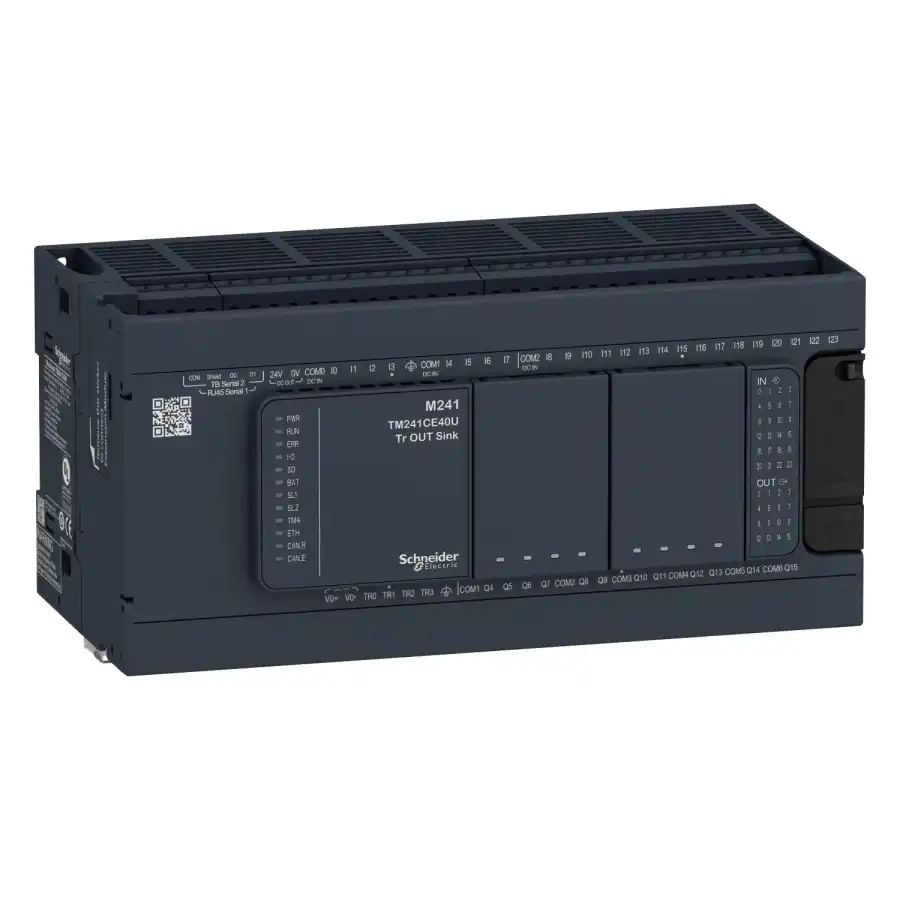

24, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1
Dijital çıkış tipi
Röle Transistör
Dijital çıkış sayısı
4 transistör 4 hızlı çıkış 12 röle
Dijital çıkış gerilimi
5...125 V DC için röle çıkışı 5...250 V AC için röle çıkışı 24 V DC için transistör çıkışı
Dijital çıkış akımı
0.1 A için hızlı çıkış (PTO modu) (TR0...TR3) 2 A için röle çıkışı (Q4...Q15) 0.5 A için transistör çıkışı (TR0...TR3)
Tamamlayıcı
Dijital G/Ç sayısı
40
G/Ç genişleme modülünün sayısı
7 (yerel G/Ç mimarisi) 14 (uzak G/Ç mimarisi)
Besleme gerilimi limitleri
85…264 V
Şebeke frekansı
50/60 Hz
Dijital giriş lojiği
Blok veya kaynak
Dijital giriş gerilimi
24 V
Dijital giriş gerilim tipi
DC
Gerilim durumu 1 garantili
>= 15 V için giriş
Gerilim durumu 0 garantili
<= 5 V için giriş
Dijital giriş akımı
7 mA için giriş
Giriş empedansı
4,7 kOhm için giriş
Yanıt süresi
50 µs açma, I0...I15 terminaller için giriş
Yapılandırılabilir filtreleme süresi
1 µs için hızlı giriş
Dijital çıkış lojiği
Pozitif lojik (kaynak)
Çıkış gerilimi limitleri
125 V DC röle çıkışı 30 V DC transistör çıkışı 277 V AC röle çıkışı
Maksimum çıkış frekansı
1 kHz için transistör çıkışı 20 kHz için hızlı çıkış (PWM modu) 100 kHz için hızlı çıkış (PLS modu)
Doğruluk
+/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış
Koruma tipi
Kısa devre koruması için transistör çıkışı Otomatik sıfırlamalı kısa devre ve aşırı yük koruması için transistör çıkışı Ters polarite koruması için transistör çıkışı Koruma olmadan için röle çıkışı
Sıfırlama süresi
10 ms otomatik sıfırlama çıkış 12 s otomatik sıfırlama hızlı çıkış
Bellek kapasitesi
64 MB için sistem belleği RAM
Yedeklenen veri
128 MB dahili flash bellek için kullanıcı programlarının yedeği
Veri depolama ekipmanı
<= 16 GB SD kart (opsiyonel)
Pil tipi
BR2032 lityum şarj edilemez, pil ömrü: 4 yr
Yedekleme süresi
2 yıl -de 25 °C
1 talimatın uygulanma süresi
0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat
Uygulama yapısı
4 döngüsel ana görev 3 döngüsel ana görev + 1 serbest duruş görevi 8 harici olay görevi 8 olay görevi
4 hızlı giriş (HSC modu) -de 200 kHz 14 Standart giriş -de 1 kHz
Kontrol sinyali tipi
A/B -de 100 kHz için hızlı giriş (HSC modu) Darbe/yön -de 200 kHz için hızlı giriş (HSC modu) Monofaze -de 200 kHz için hızlı giriş (HSC modu)
Entegre bağlantı tipi
Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485 Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485 USB portuile mini B USB 2.0 konnektör
Besleme
(seri 1)seri bağlantı besleme: 5 V, <200 mA
Iletim hızı
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn veriyolu uzunlugu için 3 m için USB
Haberleşme port protokolü
Yalıtımsız seri bağlantı: Modbus protokol master/slave
Yerel sinyalleme
PWR: 1 LED (yeşil) RUN: 1 LED (yeşil) Modül hatası (ERR): 1 LED (kırmızı) G/Ç hatası (G/Ç): 1 LED (kırmızı) SD kart erişimi (SD): 1 LED (yeşil) BAT: 1 LED (kırmızı) SL1: 1 LED (yeşil) SL2: 1 LED (yeşil) TM4'te (TM4) bara hatası: 1 LED (kırmızı) G/Ç durumu: kanal başına 1 LED (yeşil)
Elektrikli bağlantı
Çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm) Çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm)
Aygıtlar arasında maksimum kablo mesafesi
Ekransız kablo: <50 m için giriş Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <50 m için çıkış Ekranlı kablo: <3 m için hızlı çıkış
Yalıtım
Besleme ve dahili lojik arasında -de 500 V AC Besleme ve toprak arasında yalıtımsız
İşaretleme
CE
Sensör güç beslemesi
24 V DC -de 400 mA kontrolör tarafından beslenir
Kesinti dayanımı
2 kV güç hatları (AC) ortak mod 'e uygunIEC 61000-4-5 2 kV röle çıkışı ortak mod 'e uygunIEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5 1 kV güç hatları (AC) diferansiyel mod 'e uygunIEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5 1 kV giriş ortak mod 'e uygunIEC 61000-4-5 1 kV transistör çıkışı ortak mod 'e uygunIEC 61000-4-5
Montaj desteği
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel
Yükseklik
90 mm
Derinlik
95 mm
Genişlik
190 mm
Ürün ağırlığı
0,62 kg
Ortam
Standartlar
ANSI/ISA 12-12-01 CSA C22.2 No 142 CSA C22.2 No 213 IEC 61131-2:2007 Denizcilik teknik özellikleri (LR, ABS, DNV, GL) UL 508
Ürün sertifikaları
RCM cULus CE UKCA DNV-GL ABS LR
Elektrostatik deşarja direnç
8 kV havada 'e uygunIEC 61000-4-2 4 kV kontakta 'e uygunIEC 61000-4-2
Elektromanyetik alanlara direnç
10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3
Hızlı geçici akımlara direnç
2 kV 'e uygunIEC 61000-4-4 (güç hatları) 2 kV 'e uygunIEC 61000-4-4 (röle çıkışı) 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı) 1 kV 'e uygunIEC 61000-4-4 (giriş) 1 kV 'e uygunIEC 61000-4-4 (transistör çıkışı)
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç
10 V 0,15...80 MHz 'e uygunIEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Elektromanyetik emisyon
Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları) -de 0,15…0,5 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları) -de 0,5…300 MHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunIEC 55011
Mikro kırılmalara bağışıklık
10 ms
Çalışma için ortam hava sıcaklığı
-10…50 °C (dikey kurulum) -10…55 °C (yatay kurulum)
3,5 mm -de 5…8,4 Hz üzerinde simetrik ray 3 gn -de 8,4…150 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 3 gn -de 8,4…150 Hz üzerinde panel montajı
