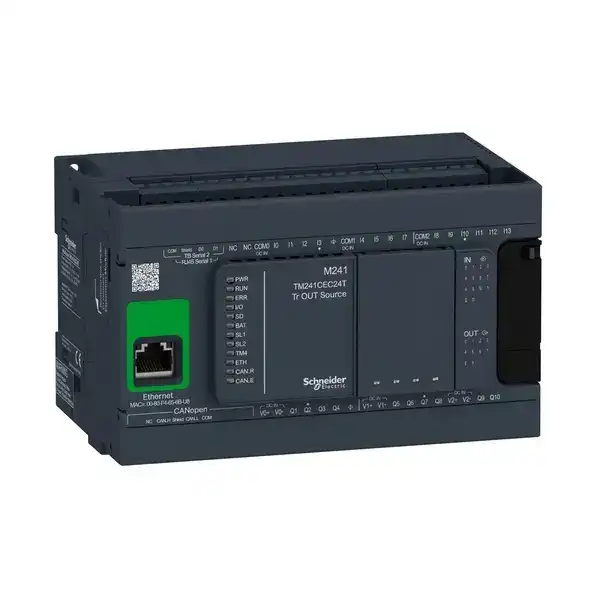

I/O'yi bağlamak için çıkarılabilir vidalı terminal blokları, güç kaynağını bağlamak için çıkarılabilir bir terminal bloğu, bir buton hücre yedekleme akü BR2032 ile birlikte verilir Bu M241 mantık kontrolöründe 5 yerleşik bağlantı portu, iki seri bağlantı (RS232/RS485 ve RS485) ve USB mini-B programlama portu bulunur Ayrıca bir Ethernet portu ve CANopen portu vardır Basit hareketlerin veya kontrol döngülerinin kontrolünü sağlar M221 mantık kontrolörlerinin kapasitesi, Modicon TM3 genişletme modülü teklifiyle artırılabilir Ana | Ürün serisi | Modicon M241
| | Ürün ya da bileşen tipi | Lojik kontrolör
| | [Us] nominal besleme gerilimi | 24 V DC
| | Dijital giriş sayısı | 14, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1
| | Dijital çıkış tipi | Transistör
| | Dijital çıkış sayısı | 10 transistör 4 hızlı çıkış
| | Dijital çıkış gerilimi | 24 V DC için transistör çıkışı
| | Dijital çıkış akımı | 0.5 A için transistör çıkışı (Q0...Q9)
0.1 A için hızlı çıkış (PTO modu) (Q0...Q3)
|
Tamamlayıcı | Dijital G/Ç sayısı | 24
| | G/Ç genişleme modülünün sayısı | 7 (yerel G/Ç mimarisi)
14 (uzak G/Ç mimarisi)
| | Besleme gerilimi limitleri | 20,4…28,8 V
| | Kalkış akımı | 50 A
| | W cinsinden güç tüketimi | 32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile)
| | Dijital giriş lojiği | Blok veya kaynak
| | Dijital giriş gerilimi | 24 V
| | Dijital giriş gerilim tipi | DC
| | Gerilim durumu 1 garantili | >= 15 V için giriş
| | Gerilim durumu 0 garantili | <= 5 V için giriş
| | Dijital giriş akımı | 5 mA için giriş
10,7 mA için hızlı giriş
| | Giriş empedansı | 4,7 kOhm için giriş
2.81 kOhm için hızlı giriş
| | Yanıt süresi | 50 µs açma, I0...I13 terminaller için giriş
50 µs kapama, I0...I13 terminaller için giriş
<= 2 µs açma, I0...I7 terminaller için hızlı giriş
<= 2 µs kapama, I0...I7 terminaller için hızlı giriş
<= 34 µs açma, Q0...Q9 terminaller için çıkış
<= 250 µs kapama, Q0...Q9 terminaller için çıkış
<= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış
<= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkış
| | Yapılandırılabilir filtreleme süresi | 1 µs için hızlı giriş
12 ms için hızlı giriş
0 ms için giriş
1 ms için giriş
4 ms için giriş
12 ms için giriş
| | Dijital çıkış lojiği | Pozitif lojik (kaynak)
| | Çıkış gerilimi limitleri | 30 V DC
| | Maximum current per output common | 2 Aile Q0...Q3 terminal için hızlı çıkış
2 Aile Q4...Q7 terminal için çıkış
1 Aile Q8...Q9 terminal için çıkış
| | Maximum output frequency | 20 kHz için hızlı çıkış (PWM modu)
100 kHz için hızlı çıkış (PLS modu)
1 kHz için çıkış
| | Doğruluk | +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış
+/- 1 % -de 0,1…1 kHz için hızlı çıkış
| | Maximum leakage current | 5 µA için çıkış
| | Maximum voltage drop | <1 V
| | Maximum tungsten load | <2,4 W
| | Koruma tipi | Kısa devre koruması
Otomatik sıfırlamalı kısa devre ve aşırı yük koruması
Ters polarite koruması için hızlı çıkış
| | Sıfırlama süresi | 10 ms otomatik sıfırlama çıkış
12 s otomatik sıfırlama hızlı çıkış
| | Bellek kapasitesi | 8 MB için program
64 MB için sistem belleği RAM
| | Yedeklenen veri | 128 MB dahili flash bellek için kullanıcı programlarının yedeği
| | Veri depolama ekipmanı | <= 16 GB SD kart (opsiyonel)
| | Pil tipi | BR2032 lityum şarj edilemez, pil ömrü: 4 yr
| | Yedekleme süresi | 2 yıl -de 25 °C
| | 1 talimatın uygulanma süresi | 0,3 ms için olay ve periyodik görev
0,7 ms için diğer talimat
| | Uygulama yapısı | 8 harici olay görevi
4 döngüsel ana görev
3 döngüsel ana görev + 1 serbest duruş görevi
8 olay görevi
| | Gerçek zamanlı saat | Ile
| | Saat sapması | <= 60 s/ay -de 25 °C
| | Konumlama fonksiyonları | PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz)
PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz)
| | Sayım giriş sayısı | 4 hızlı giriş (HSC modu) -de 200 kHz
14 standard input -de 1 kHz
| | Kontrol sinyali tipi | A/B -de 100 kHz için hızlı giriş (HSC modu)
Darbe/yön -de 200 kHz için hızlı giriş (HSC modu)
Monofaze -de 200 kHz için hızlı giriş (HSC modu)
| | Entegre bağlantı tipi | Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485
Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485
USB portuile mini B USB 2.0 konnektör
Ethernetile RJ45 konnektör
CANopen J1939ile erkek SUB-D 9 konnektör
| | Besleme | (seri 1)seri bağlantı besleme: 5 V, <200 mA
| | Iletim hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn veriyolu uzunlugu için 3 m için USB
10, 100 Mbit/sn için Ethernet
1000 kbit/s veriyolu uzunlugu için 20 m için CANopen
800 kbit/s veriyolu uzunlugu için 40 m için CANopen
500 kbit/s veriyolu uzunlugu için 100 m için CANopen
250 kbit/s veriyolu uzunlugu için 250 m için CANopen
125 kbit/s veriyolu uzunlugu için 500 m için CANopen
50 kbit/s veriyolu uzunlugu için 1000 m için CANopen
20 kbit/s veriyolu uzunlugu için 2500 m için CANopen
| | Haberleşme port protokolü | Yalıtımsız seri bağlantı: Modbus protokol master/slave
| | Port Ethernet | 10BASE-T/100BASE-TX - 1 port(lar) bakır kablo
| | Ethernet services | SMMP istemcisi/sunucusu
Modbus TCP slave cihazı
Modbus TCP sunucusu
Modbus TCP istemcisi
IEC VAR ERİŞİMİ
FTP istemcisi/sunucusu
SQL istemcisi
DHCP istemcisi
Ethernet/IP adaptörü
Send and receive email from the controller based on TCP/UDP library
Web server (WebVisu & XWeb system)
OPC UA server
DNS client
| | Yerel sinyalleme | PWR: 1 LED (yeşil)
RUN: 1 LED (yeşil)
Modül hatası (ERR): 1 LED (kırmızı)
G/Ç hatası (G/Ç): 1 LED (kırmızı)
SD kart erişimi (SD): 1 LED (yeşil)
BAT: 1 LED (kırmızı)
SL1: 1 LED (yeşil)
SL2: 1 LED (yeşil)
TM4'te (TM4) bara hatası: 1 LED (kırmızı)
G/Ç durumu: kanal başına 1 LED (yeşil)
Ethernet port etkinliği: 1 LED (yeşil)
CANopen çalışması: 1 LED (yeşil)
CANopen hatası: 1 LED (yeşil)
| | Elektrikli bağlantı | Çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm)
Çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm)
| | Maximum cable distance between devices | Ekransız kablo: <50 m için giriş
Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <50 m için çıkış
Ekranlı kablo: <3 m için hızlı çıkış
| | Yalıtım | Besleme ve dahili lojik arasında -de 500 V AC
Besleme ve toprak arasında yalıtımsız
Giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
Çıkışlar arasında yalıtımsız
Hızlı çıkış ve dahili lojik arasında -de 500 V AC
| | İşaretleme | CE
| | Kesinti dayanımı | 1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5
1 kV transistör çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
| | Web hizmetleri | Web sunucusu
| | Bağlantıların maksimum sayısı | 16 Ethernet/IP cihazı
8 Modbus sunucusu
| | CANopen özelliği profili | DS 301 V4.02
DR 303-1
| | Slave sayısı | 63 CANopen:
| | Montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
| | Yükseklik | 90 mm
| | Derinlik | 95 mm
| | Genişlik | 150 mm
| | Ürün ağırlığı | 0,53 kg
|
Ortam | Standartlar | ANSI/ISA 12-12-01
CSA C22.2 No 142
CSA C22.2 No 213
EN/IEC 61131-2:2007
Denizcilik teknik özellikleri (LR, ABS, DNV, GL)
UL 1604
UL 508
| | Ürün sertifikaları | IACS E10
RCM
CULus
CSA
| | Elektrostatik deşarja direnç | 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
| | Elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
| | Hızlı geçici akımlara direnç | 2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı)
1 kV 'e uygunEN/IEC 61000-4-4 (giriş)
1 kV 'e uygunEN/IEC 61000-4-4 (transistör çıkışı)
| | Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
| | Elektromanyetik emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunEN/IEC 55011
| | Mikro kırılmalara bağışıklık | 10 ms
| | Çalışma için ortam hava sıcaklığı | -10…50 °C (dikey kurulum)
-10…55 °C (yatay kurulum)
| | Depolama ortam koşulları | -25…70 °C
| | Bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
| | IP koruma derecesi | IP20 koruyucu kapak yerindeyken
| | Kirletme derecesi | 2
| | Çalışma yüksekliği | 0...2000 m
| | Depolama yüksekliği | 0…3000 m
| | Titreşim direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray
3 gn -de 8,4…150 Hz üzerinde simetrik ray
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
3 gn -de 8,4…150 Hz üzerinde panel montajı
| | Darbe dayanımı | 15 gn için 11 ms
|
Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 11,3 cm
| | Package 1 Width | 13,115 cm
| | Package 1 Length | 18,729 cm
| | Package 1 Weight | 661,0 g
|
|
