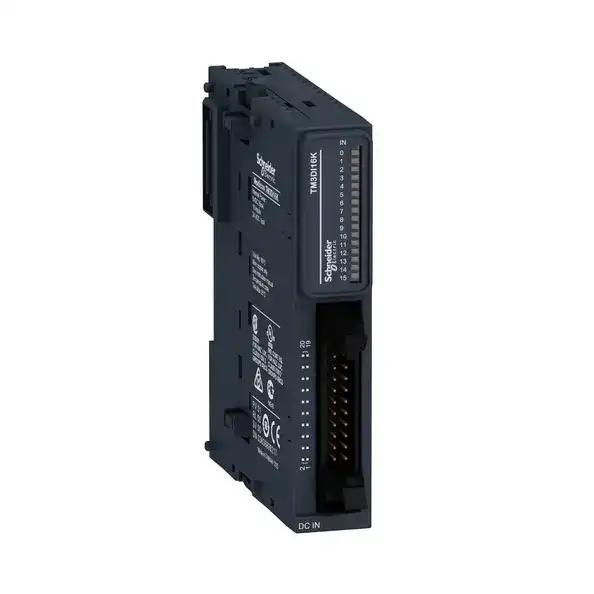

 TM3DI16K - modül TM3 - 16 giriş HE10 - 1

TM3DI16K - modül TM3 - 16 giriş HE10

Ürün Kodu : TM3DI16K
%57
indirim
7.481,11 TL
3.216,88 ₺ / 74,39 € + KDV
18.04.2025 tarihine kadar kargoda
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Bu giriş modülü giriş voltajı 24V DC ve akım tüketimi 5mA/35mA / 5V DC - bus konnektör aracılığıyla - Yapılandırma oluşturmak için maksimum 16 giriş kullanılır 500V AC'de giriş ve iç lojik arasında yalıtım bulunmakta ve girişler arasında yalıtım bulunmamaktadır Elektrik bağlantısı için HE-10 konnektör girişleri ile donatılmıştır IP20 dereceli bir üründür Ebatları 21.4mm (genişlik) x 81.3mm (derinlik) x 90mm (Yükseklik) Ağırlığı 0.65kg Bu ürün CE, CULus ve C-Tick onaylıdır EN/IEC 61131-2 ve EN/IEC 61010-2-201 Standartlarını karşılamaktadır Bu modül Modicon M241, Modicon M251 ve Modicon M221 mantık kontrolörü ile uyumludur Üst başlık tipi TH35-15, üst başlık tipi TH35-7.5 IEC 60715'e uygun ray ve sabitleme kitli montaj plakası veya paneli destekler Modicon TM3 genişletme modülleri, ara kilitli basit bir montaj mekanizmasıyla tasarlanmıştır Modicon M221, M241 ve M251 mantık kontrolörleri için özel olarak tasarlanmış Modicon TM3 I/O sistemi ile kontrolörünüzün performansını artırın.

Ana
Ürün serisi Modicon TM3
Ürün ya da bileşen tipi Dijital giriş modülü
Seri uyumluluğu Modicon M241
Modicon M251
Modicon M221
Modicon M262
Dijital giriş sayısı 16 için giriş 'e uygunIEC 61131-2 tip 3
Dijital giriş lojiği Blok veya kaynak (pozitif/negatif)
Dijital giriş gerilimi 24 V
Dijital giriş akımı 5 mA için giriş

Tamamlayıcı
Dijital G/Ç sayısı 16
Akım tüketimi 5 mA -de 5 V DC bara konnektörü üzerinden (kapalı durumda)
0 mA -de 24 V DC bara konnektörü üzerinden (açık durumda)
0 mA -de 24 V DC bara konnektörü üzerinden (kapalı durumda)
35 mA -de 5 V DC bara konnektörü üzerinden (açık durumda)
Dijital giriş gerilim tipi DC
Gerilim durumu 1 garantili 15...28,8 V için giriş
Current state 1 guaranteed >= 2.5 mA (giriş)
Gerilim durumu 0 garantili 0...5 V için giriş
Current state 0 guaranteed <= 1 mA (giriş)
Giriş empedansı 4.4 kOhm
Yanıt süresi 4 ms (açma)
4 ms (kapama)
Yerel sinyalleme Giriş durumu: kanal başına 1 LED (yeşil)
Elektrikli bağlantı HE-10 konnektörgirişler için
Maximum cable distance between devices Ekransız kablo: <50 m için düzenli giriş
Yalıtım Giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
İşaretleme CE
Montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 81,3 mm
Genişlik 21,4 mm
Ürün ağırlığı 0,65 kg

Ortam
Standartlar EN/IEC 61010-2-201
EN/IEC 61131-2
Ürün sertifikaları CULus
C-Tick
Elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç 30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8
Hızlı geçici akımlara direnç 1 kV için G/Ç 'e uygunEN/IEC 61000-4-4
Kesinti dayanımı 1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 DC
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Elektromanyetik emisyon Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011
Çalışma için ortam hava sıcaklığı -10…35 °C dikey kurulum
-10…55 °C yatay kurulum
Depolama ortam koşulları -25…70 °C
Bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 koruyucu kapak yerindeyken
Kirletme derecesi 2
Çalışma yüksekliği 0...2000 m
Depolama yüksekliği 0…3000 m
Titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn -de 8,4…150 Hz üzerinde DIN rayı
3,5 mm -de 5…8,4 Hz üzerinde panel
3 gn -de 8,4…150 Hz üzerinde panel
Darbe dayanımı 15 gn için 11 ms

Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 7,5 cm
Package 1 Width 12,5 cm
Package 1 Length 10,5 cm
Package 1 Weight 179,0 g
Unit Type of Package 2 S04
Number of Units in Package 2 42
Package 2 Height 30,0 cm
Package 2 Width 40,0 cm
Package 2 Length 60,0 cm
Package 2 Weight 8,326 kg

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
REACh, SVHC içermez Evet
EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
print EU RoHS Bildirisi
Toksik ağır metal içermez Evet
Cıva içermez Evet
RoHS muafiyet bilgileri
print Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
Çevre Beyanı
print Çevresel Ürün Profili
Döngüsellik Profili
print Kullanım Sonu Bilgileri
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
PVC içermez Evet

Sözleşme garantisi
Garanti 18 ay
Sürdürülebilirlik

Green PremiumTM etiketi, Schneider Electric'in çevre performansı konusunda sınıfının en iyisi ürünleri sunma taahhüdünü gösterir. Green Premium; en yeni düzenlemelerle uyumluluk ve çevresel etkiler konusunda şeffaflığın yanı sıra döngüsel ve düşük CO2 emisyonlu ürünlerin sözünü verir.
Dimensions Drawings
Dimensions


(*)
8.5 mm/0.33 in. when the clamp is pulled out.


Mounting and Clearance
