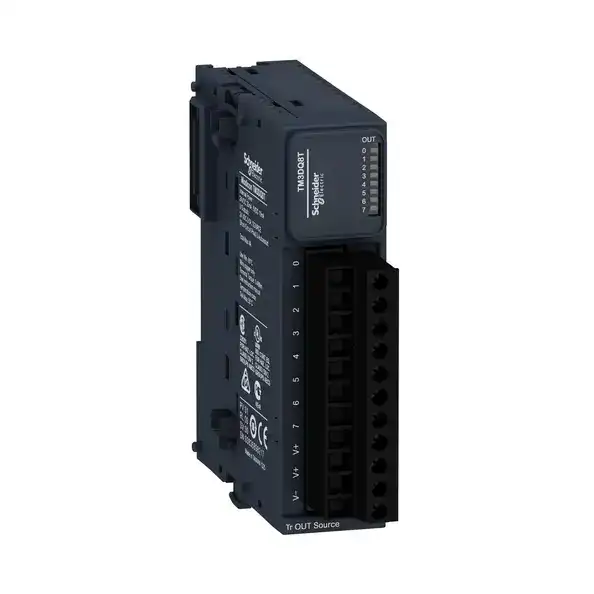

Ana | Ürün serisi | Modicon TM3 | | Ürün ya da bileşen tipi | Dijital çıkış modülü | | Seri uyumluluğu | Modicon M241 Modicon M251 Modicon M221 Modicon M262 | | Dijital çıkış tipi | Transistör | | Dijital çıkış sayısı | 8 | | Dijital çıkış lojiği | Pozitif lojik (kaynak) | | Dijital çıkış gerilimi | 24 V DC için transistör çıkışı | | Dijital çıkış akımı | 500 mA için transistör çıkışı |
Tamamlayıcı | Dijital G/Ç sayısı | 8 | | Akım tüketimi | 5 mA -de 5 V DC bara konnektörü üzerinden (kapalı durumda) 0 mA -de 24 V DC bara konnektörü üzerinden (kapalı durumda) 20 mA -de 24 V DC bara konnektörü üzerinden (açık durumda) 10 mA -de 5 V DC bara konnektörü üzerinden (açık durumda) | | Yanıt süresi | 450 µs (açma) 450 µs (kapama) | | Maximum leakage current | 0,1 mA için transistör çıkışı | | Maximum voltage drop | <0,4 V | | Maximum tungsten load | <3 W için transistör çıkışı | | Yerel sinyalleme | Çıkış durumu: kanal başına 1 LED (yeşil) | | Elektrikli bağlantı | 11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar için | | Maximum cable distance between devices | Ekransız kablo: <30 m için transistör çıkışı | | Yalıtım | Çıkış ve dahili lojik arasında -de 500 V AC Çıkışlar arasında yalıtımsız | | İşaretleme | CE | | Montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel | | Yükseklik | 90 mm | | Derinlik | 84,6 mm | | Genişlik | 27,4 mm | | Ürün ağırlığı | 0,76 kg |
Ortam | Standartlar | EN/IEC 61131-2 EN/IEC 61010-2-201 | | Ürün sertifikaları | C-Tick CULus | | Elektrostatik deşarja direnç | 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 | | Elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 | | Manyetik alanlara direnç | 30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8 | | Hızlı geçici akımlara direnç | 1 kV için G/Ç 'e uygunEN/IEC 61000-4-4 | | Kesinti dayanımı | 1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 DC | | Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) | | Elektromanyetik emisyon | Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 | | Çalışma için ortam hava sıcaklığı | -10…35 °C dikey kurulum -10…55 °C yatay kurulum | | Depolama ortam koşulları | -25…70 °C | | Bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) | | IP koruma derecesi | IP20 koruyucu kapak yerindeyken | | Kirletme derecesi | 2 | | Çalışma yüksekliği | 0...2000 m | | Depolama yüksekliği | 0…3000 m | | Titreşim direnci | 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı 3,5 mm -de 5…8,4 Hz üzerinde panel 3 gn -de 8,4…150 Hz üzerinde panel | | Darbe dayanımı | 15 gn için 11 ms |
Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 7,601 cm | | Package 1 Width | 10,536 cm | | Package 1 Length | 12,965 cm | | Package 1 Weight | 210,0 g | | Unit Type of Package 2 | CAR | | Number of Units in Package 2 | 42 | | Package 2 Height | 30,0 cm | | Package 2 Width | 39,3 cm | | Package 2 Length | 56,3 cm | | Package 2 Weight | 10,15 kg |
Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Toksik ağır metal içermez | Evet | | Cıva içermez | Evet | | RoHS muafiyet bilgileri | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | | PVC içermez | Evet |
Sözleşme garantisi |
