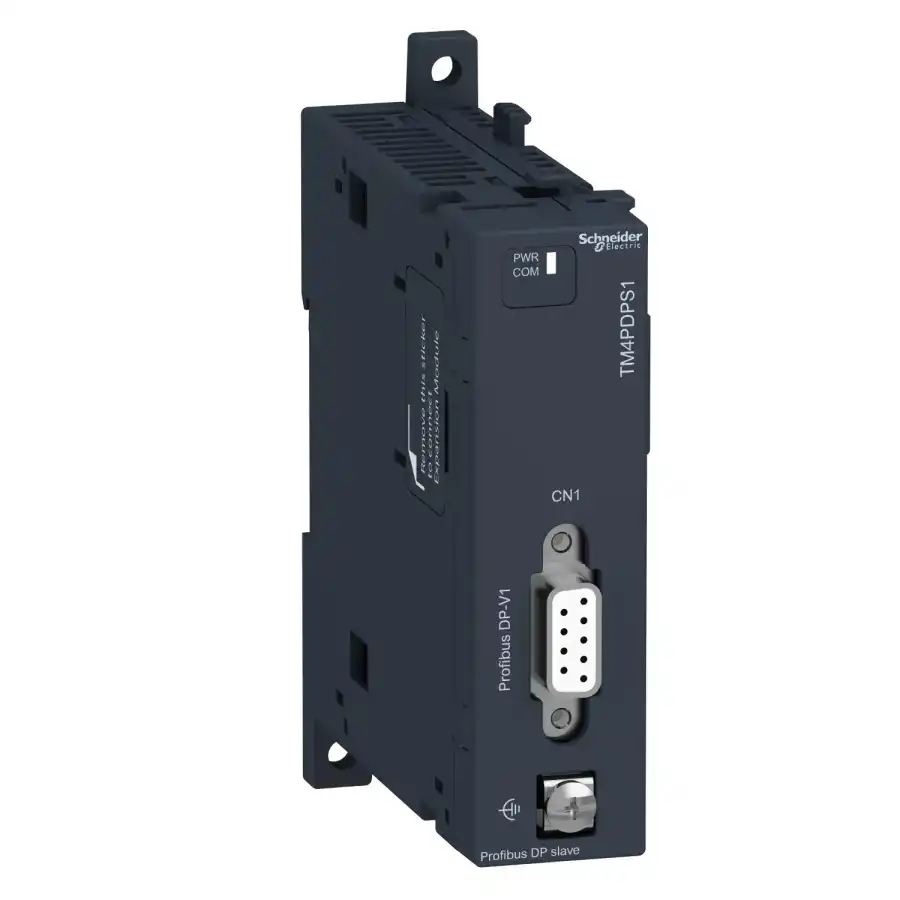

| Ana | Ürün ya da bileşen tipi | Profibus DP haberleşme modülü
| Tamamlayıcı | Seri uyumluluğu | Modicon M251
Modicon M241
| | Ürün uyumluluğu | Modicon M241 lojik kontrolör
Modicon M251 lojik kontrolör
| | Akım tüketimi | 290 mA -de 5 V DC için haberleşme veriyolu
| | W cinsinden güç dağılımı | 1,5 W
| | Entegre bağlantı tipi | Profibus DP: dişi SUB-D 9 konnektör
| | Iletim hızı | 1,5 Mbit/s veriyolu uzunlugu için 200 m
500 kbit/s veriyolu uzunlugu için 400 m
187,5 kbit/s veriyolu uzunlugu için 1000 m
9,6...93,75 kbit/s veriyolu uzunlugu için 1200 m
3...12 Mbit/s veriyolu uzunlugu için 100 m
| | Haberleşme port protokolü | Profibus DP V0
Profibus DP V1
| | Yalıtım | Bara ve dahili lojik arasında -de 1000 V DC
| | Yerel sinyalleme | Güç besleme: 1 LED (yeşil/sarı)
Haberleşme: 1 LED (yeşil/kırmızı)
| | Elektrikli bağlantı | Vida konnektörü terminal fonksiyonel toprağı bağlamak için
SUB-D 9 1 dişi konnektör Profibus bağlantısı için
| | İşaretleme | CE
| | Kesinti dayanımı | 1 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5
2 kV güç hatları (AC) ortak mod 'e uygunIEC 61000-4-5
2 kV röle çıkışı ortak mod 'e uygunIEC 61000-4-5
1 kV G/Ç ortak mod 'e uygunIEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5
1 kV güç hatları (AC) diferansiyel mod 'e uygunIEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5
0,5 kV G/Ç diferansiyel mod 'e uygunIEC 61000-4-5
| | Montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
| | Genişlik | 25 mm
| | Yükseklik | 90 mm
| | Derinlik | 90 mm
| | Ürün ağırlığı | 0,1 kg
| Ortam | Standartlar | IEC 61131-2
UL 508
EIA-485
| | Ürün sertifikaları | C-Tick
cULus
| | Elektrostatik deşarja direnç | 8 kV havada 'e uygunIEC 61000-4-2
4 kV kontakta 'e uygunIEC 61000-4-2
8 kV havada 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
6 kV kontakta 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
| | Elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3
1 V/m 2...2,7 GHz 'e uygunIEC 61000-4-3
| | Hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 (güç hatları)
2 kV 'e uygunIEC 61000-4-4 (röle çıkışı)
1,5 kV 'e uygunIEC 61000-4-4 (G/Ç)
1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunIEC 61000-4-4 (seri bağlantı)
| | Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
| | Elektromanyetik emisyon | Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunIEC 55011
Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunIEC 55011
Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 60...54 dBμV/m QP -de 30…100 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Yayılmalı emisyonlar - test seviyesi: 24 dBμV/m QP -de 156…165 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 80...50 dμV/m QP -de 150…30000 kHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Yayılmalı emisyonlar - test seviyesi: 54 dBμV/m QP -de 100…2000 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
| | Çalışma için ortam hava sıcaklığı | -10…55 °C yatay kurulum
-10…50 °C dikey kurulum
| | Depolama ortam koşulları | -25…70 °C
| | Bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
| | IP koruma derecesi | IP20 koruyucu kapak yerindeyken
| | Kirletme derecesi | 2
| | Çalışma yüksekliği | 0...2000 m
| | Depolama yüksekliği | 0…3000 m
| | Titreşim direnci | 1 mm -de 5…13,2 Hz üzerinde simetrik ray
3 gn -de 8,7…150 Hz üzerinde simetrik ray
1 mm -de 5…13,2 Hz üzerinde panel montajı
0,7 gn -de 13,2…100 Hz üzerinde panel montajı
| | Darbe dayanımı | 15 gn için 11 ms
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 17,0 cm
| | Package 1 Width | 11,0 cm
| | Package 1 Length | 5,4 cm
| | Package 1 Weight | 210,0 g
| | Unit Type of Package 2 | S03
| | Number of Units in Package 2 | 34
| | Package 2 Height | 30 cm
| | Package 2 Width | 30 cm
| | Package 2 Length | 40 cm
| | Package 2 Weight | 7,15 kg
| Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili |
Kullanım Sonu Bilgileri
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
| | PVC içermez | Evet
| |
