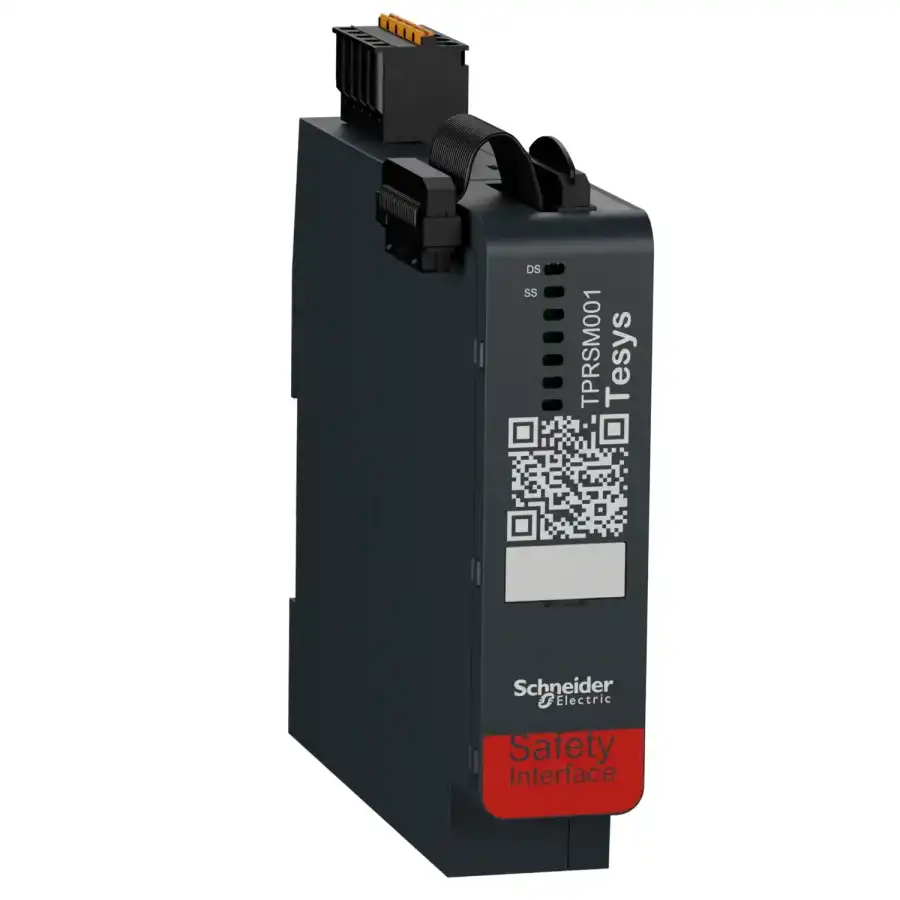

TPRSM001 - SIL arayüz modülü, TeSys island - 1

TPRSM001 - SIL arayüz modülü, TeSys island

Ürün Kodu : TPRSM001
%59
indirim
8.405,00 TL
3.446,05 ₺ / 3.446,05 TL + KDV
3 ay içinde kargoda
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Seri TeSys
Ürün adı TeSys adası
Ürün grubu TPRSM
Ürün ya da bileşen tipi SIL arayüzü modülü
Cihaz sunumu SIL motor yol vericiler TPRSS için güvenli durdurma işlevinin uygulanması
ISO 13849-1'e uygun güvenlikle ilgili sistem için çalıştırılabilen güvenli durdurma
Yalnızca bir veri yolu modülü TPRBC'ye bağlandığında çalışır
Modülün fonksiyonu 1NC veya 2NC kontak izleme ile güvenli durma
Ürün uyumluluğu TPRBC hat birleştirici
TPRSS SIL motor yol verici
[Ue] nominal çalışma voltajı Giriş/çıkış devresi: 24 V DC
[Ui] nominal yalıtım voltajı Giriş/çıkış devresi: 50 V
[Uimp] nominal darbe dayanım voltajı 2 kV için giriş/çıkış devresi 'e uygunIEC 60947-1
Aşırı gerilim kategorisi III
Giriş tipi Izole anahtarlama girişi için safe stop
Giriş koruma tipi Iç, elektronik
Giriş gerilimi 15...28.8 V DC durum 1
0...5 V DC durum 0
Çıkış tipi Röle anlık açma, 1 NA devre(ler), potansiyelsiz
Çıkış termal akımı 8 A için röle çıkışı
Koruma tipi Harici sigorta, 8 A gG sigorta için röle çıkışı
Yerel sinyalleme DS (device status): 1 LED (yeşil/kırmızı)
SS (safe stop status): 1 LED (yeşil/kırmızı)
Tamamlayıcı
[Us] nominal besleme gerilimi 24 V DC supplied by the bus coupler
Akım tüketimi 10 mA
W cinsinden güç dağılımı 0,7 W maksimum
Güvenlik fonksiyonu Safe stop: category 0 conforming to IEC 60204-1
Safe stop: category 1 conforming to IEC 60204-1
Safety integrity level SIL 2 conforming to IEC 61508 in single channel system architecture
SILCL 2 conforming to IEC 62061 in single channel system architecture
PL = d kategori 2 conforming to ISO 13849-1 in single channel system architecture
Standartlar UL 60947-5-1
IEC 60947-5-1
Ürün sertifikaları EAC (beklemede)
UL
CSA
Montaj modu Yatay ve dikey (35 mm simetrik ray)
Bağlantılar - terminaller Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert
Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile
Genişlik 25 mm
Yükseklik 118 mm
Derinlik 114 mm
Ürün ağırlığı 0,159 kg
Ortam
Depolama için ortam hava sıcaklığı -25…70 °C
Çalışma için ortam hava sıcaklığı -10…60 °C
Bağıl nem 5…95 %
Çalışma yüksekliği 0...2000 m değer kaybı olmadan
IP koruma derecesi IP20
Kirletme derecesi 2
Koruyucu bakım TC
Yangına dayanıklılık 960 °C 'e uygunUL 94
Darbe dayanımı 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27
Titreşim direnci 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6
1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
Elektromanyetik uyumluluk Elektrostatik deşarj, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2
Yayılmalı RF alanları, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3
Hızlı geçici bağışıklık testi, seviye 3, 2 kV, conforming to EN/IEC 61000-4-4
Kesinti bağışıklık testi (ortak mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 6,5 cm
Package 1 Width 13,5 cm
Package 1 Length 15,5 cm
Package 1 Weight 266,0 g
Unit Type of Package 2 S03
Number of Units in Package 2 16
Package 2 Height 30,0 cm
Package 2 Width 30,0 cm
Package 2 Length 40,0 cm
Package 2 Weight 5,019 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Muafiyetlerle uyumlu
Cıva içermez Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
RoHS muafiyet bilgileri
print Evet
Çevre Beyanı
print Çevresel Ürün Profili
Döngüsellik Profili
print Kullanım Sonu Bilgileri
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Halojen içerik performansı Halojen içermeyen plastik parçalara sahip ürün
Sözleşme garantisi
Garanti 18 months
