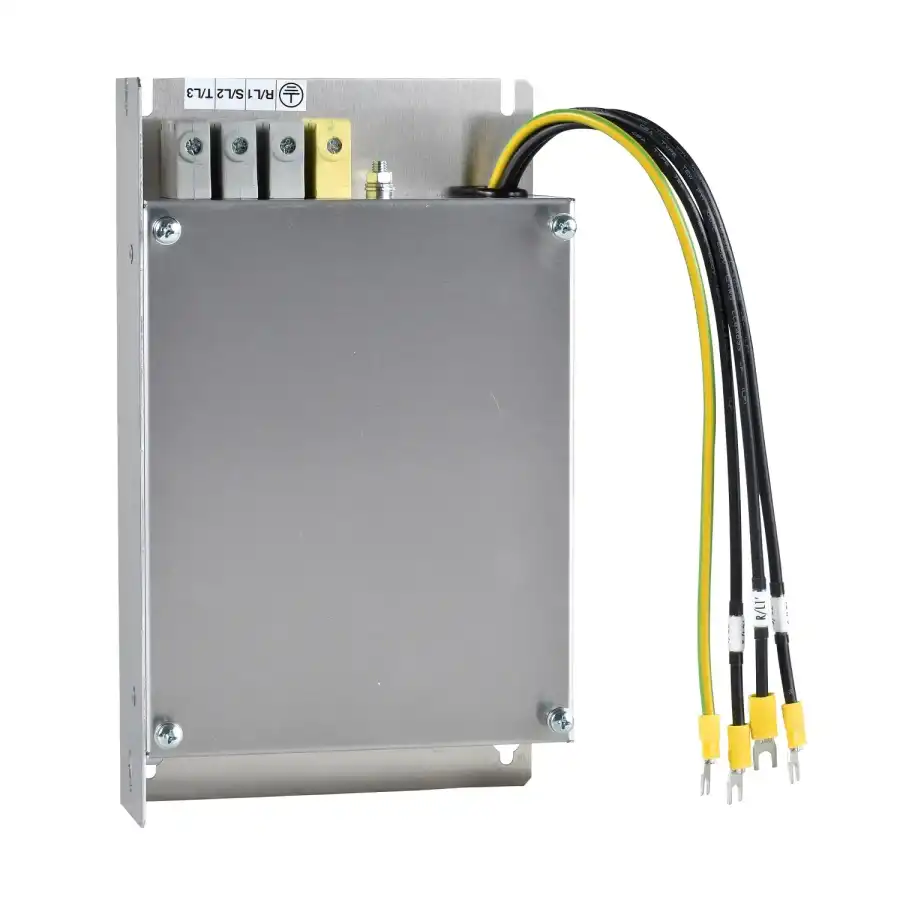

| Ana | Ürün serisi | Altivar | | Ürün ya da bileşen tipi | EMC giriş filtresi | | Seri uyumluluğu | Altivar Machine ATV320 Lexium 23 Plus Altivar 212 Altivar 31C Lexium 05 Altivar 312 Altivar 312 Solar | | Ürün uyumluluğu | Servo sürücü LXM23 motor: 4,5 kW Servo sürücü LXM23 motor: 5,5 kW ATV212HU30M3X ATV212HU30N4 ATV212HU40M3X ATV212HU40N4 ATV212HU55N4 ATV31CU22N4 ATV31CU30N4 ATV31CU40N4 LXM05AD22N4 LXM05AD34N4 LXM05AD42M3X LXM05BD22N4 LXM05BD34N4 LXM05BD42M3X LXM05CD22N4 LXM05CD34N4 ATV312HU22N4 ATV312HU30N4 ATV312HU40N4 ATV312HU30M3 ATV312HU40M3 Hız kontrol cihazı ATV320...C motor: 2,2 kW, 380…500 V trifaze Hız kontrol cihazı ATV320...C motor: 3 kW, 380…500 V trifaze Hız kontrol cihazı ATV320...C motor: 4 kW, 380…500 V trifaze Hız kontrol cihazı ATV320...C motor: 3 kW, 200...240 V trifaze Hız kontrol cihazı ATV320...C motor: 4 kW, 200...240 V trifaze Hız kontrol cihazı ATV320...W/ATV320...WS motor: 2,2 kW, 380…500 V trifaze Hız kontrol cihazı ATV320...W/ATV320...WS motor: 3 kW, 380…500 V trifaze Hız kontrol cihazı ATV320...W/ATV320...WS motor: 4 kW, 380…500 V trifaze | | Ürüne özel uygulama | Radyo parazit giriş filtresi | | Nominal akım (Ir) | 25 A | | Termal kayıplar | 1 W için ATV21HU30N4 3 W için ATV21HU55N4 1,6 W için ATV21HU40N4 15,8 W için ATV31CU22N4 3,6 W için ATV21HU30M3X 6,2 W için ATV21HU40M3X | | Fazların ağ sayısı | Trifaze | Tamamlayıcı | Elektrikli bağlantı | Terminal 10 mm² AWG 6 | | Sıkma torku | 1,8 N.m | | Maximum earth leakage current | 35 mA 50 Hz 37 mA -de 480 V 60 Hz 17,8 mA -de 480 V 60 Hz | | Power supply voltage | 380…500 V 200…240 V | | Tolerans | 10 % | | Ürün ağırlığı | 1,65 kg 1,35 kg | Ortam | IP koruma derecesi | IP20 IP41 (üst parça) | | Bağıl nem | 0…93 % 'e uygunIEC 68-2-3 | | Çalışma için ortam hava sıcaklığı | -10…50 °C | | Depolama ortam koşulları | -25…70 °C | | Çalışma yüksekliği | <= 1000 m akım değer kaybı olmadan 1000...3000 m 100 m başına % 1 akım düşüşüyle | | Titreşim direnci | 1 gn (f= 13…150 Hz) 'e uygunIEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 | | Standartlar | IEC 61800-3 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 5,800 cm | | Package 1 Width | 23,500 cm | | Package 1 Length | 28,200 cm | | Package 1 Weight | 1,487 kg | | Unit Type of Package 2 | S04 | | Number of Units in Package 2 | 11 | | Package 2 Height | 30 cm | | Package 2 Width | 40 cm | | Package 2 Length | 60 cm | | Package 2 Weight | 17,142 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 44 | | Package 3 Height | 75,000 cm | | Package 3 Width | 60,000 cm | | Package 3 Length | 80,000 cm | | Package 3 Weight | 77,308 kg | Sürdürülebilirlik Teklifi | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Toksik ağır metal içermez | Evet | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | Sözleşme garantisi |
