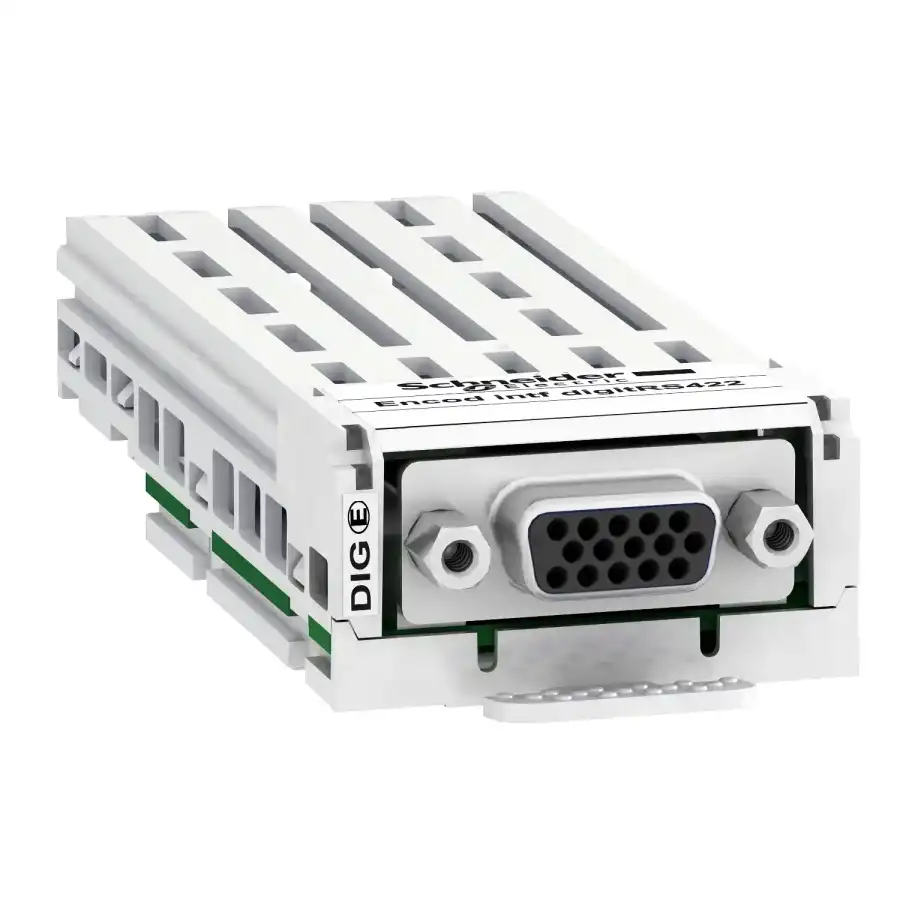

| Ana | Ürün serisi | Altivar | | Ürün ya da bileşen tipi | Dijital enkoder arayüz modülü | | Seri uyumluluğu | Altivar Process ATV900 Altivar Process Modular Altivar Machine ATV340 | | Haberleşme port protokolü | RS422 | | Enkoder tipi | EnDat 2.2 A/B/I artımlı XCC1 tip R A/B/I artımlı XCC1 tip X SSI mutlak enkoder XCC2 tip SG SSI mutlak enkoder XCC3 tip SB | | [Us] nominal besleme gerilimi | 5 V DC (gerilim limitleri: 4,75…5,25 V) 12 V DC (gerilim limitleri: 11,4…12,6 V) 24 V DC (gerilim limitleri: 22,8…25,2 V) | Tamamlayıcı | Maksimum besleme akımı | 0,25 A -de 5 V DC 0,1 A -de 12 V DC 0,1 A -de 24 V DC | | Koruma türü | Kısa devre koruması Aşırı yük koruması | | Aygıtlar arasında maksimum kablo mesafesi | 100 m (A/B/I) 50 m (SSI) 100 m (SSI)300 kHz'de 50 m (EnDat 2.2) 100 m (EnDat 2.2)yayılma geciktirme telafili | | Maksimum çalışma frekansı | 1000 kHz | | Giriş sinyali | Data+, Data- (EnDat 2.2) Data+, Data- (SSI) Temp+, Temp- A+,A-/B+,B-/I+,I- (A/B/I) TTL | | Giriş empedansı | 121 Ohm | | Çıkış sinyali | Clock+, Clock- (SSI) Data+, Data-, Clock+, Clock- (EnDat 2.2) | | Konnektörün tipi | 1 dişi yüksek yoğunluk SUB-D 15 | | Ürün ağırlığı | 0,15 kg | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 7,0 cm | | Package 1 Width | 13,0 cm | | Package 1 Length | 19,0 cm | | Package 1 Weight | 155,0 g | | Unit Type of Package 2 | S03 | | Number of Units in Package 2 | 16 | | Package 2 Height | 30,0 cm | | Package 2 Width | 30,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 3,206 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | | PVC içermez | Evet | |
