| Ana | Ürün serisi | Altivar

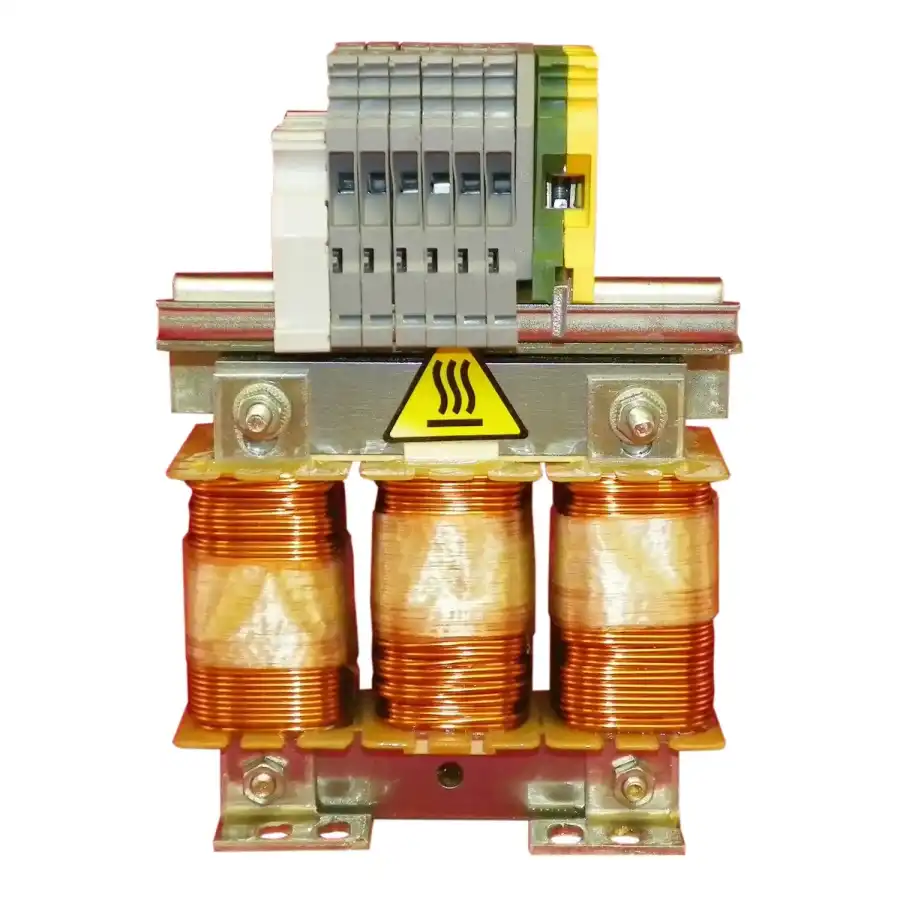

| | Ürün ya da bileşen tipi | Hat/motor bobini
| | Ürün uyumluluğu | Hız kontrol cihazı ATV340 motor: 1,5 kW 380...480 V - hat bobini - sürücü başına 1
ATV31CU22N4 - hat bobini - sürücü başına 1
ATV31CU22N4 - motor bobini - sürücü başına 1
ATV31CU30N4 - hat bobini - sürücü başına 1
ATV31CU30N4 - motor bobini - sürücü başına 1
ATV31CU40N4 - hat bobini - sürücü başına 1
ATV31CU40N4 - motor bobini - sürücü başına 1
ATV61HU15M3 - hat bobini - sürücü başına 1
ATV61HU22M3 - hat bobini - sürücü başına 1
ATV61HU22N4 - hat bobini - sürücü başına 2
ATV61HU30N4 - hat bobini - sürücü başına 1
ATV61HU40N4 - hat bobini - sürücü başına 1
ATV61HU75Y - hat bobini - sürücü başına 1
ATV61WU22N4 - hat bobini - sürücü başına 1
ATV61WU22N4C - hat bobini - sürücü başına 1
ATV61WU30N4 - hat bobini - sürücü başına 1
ATV61WU30N4C - hat bobini - sürücü başına 1
ATV61WU40N4 - hat bobini - sürücü başına 1
ATV61WU40N4C - hat bobini - sürücü başına 2
ATV71HD55Y - hat bobini - sürücü başına 2
ATV71HD75Y - hat bobini - sürücü başına 1
ATV71HU15M3 - hat bobini - sürücü başına 1
ATV71HU22M3 - hat bobini - sürücü başına 1
ATV71HU22N4 - hat bobini - sürücü başına 1
ATV71HU30N4 - hat bobini - sürücü başına 1
ATV71HU40N4 - hat bobini - sürücü başına 1
ATV71PU22N4Z - hat bobini - sürücü başına 1
ATV71PU30N4Z - hat bobini - sürücü başına 1
ATV71PU40N4Z - hat bobini - sürücü başına 2
ATV71WU22N4 - hat bobini - sürücü başına 1
ATV71WU30N4 - hat bobini - sürücü başına 1
ATV71WU40N4 - hat bobini - sürücü başına 1
LXM05D17M3X - hat bobini - sürücü başına 1
LXM05D34N4 - hat bobini - sürücü başına 1
LXM05D57N4 - hat bobini - sürücü başına 1
ATV12H075F1 - motor bobini - sürücü başına 1
ATV12H075M2 - motor bobini - sürücü başına 1
ATV12H075M3 - motor bobini - sürücü başına 1
ATV12HU15M2 - motor bobini - sürücü başına 1
ATV12HU15M3 - motor bobini - sürücü başına 1
ATV12P075M2 - motor bobini - sürücü başına 1
ATV312HU11M3 - hat bobini - sürücü başına 1
ATV312HU15M3 - hat bobini - sürücü başına 1
ATV312HU22N4 - hat bobini - sürücü başına 1
ATV312HU30N4 - hat bobini - sürücü başına 1
ATV312HU40N4 - hat bobini - sürücü başına 1
ATV312HU40S6 - hat bobini - sürücü başına 1
ATV312HU55S6 - hat bobini - sürücü başına 1
ATV61HU40Y - hat bobini - sürücü başına 1
ATV61HU55Y - hat bobini - sürücü başına 1
ATV71HU40Y - hat bobini - sürücü başına 1
ATV71HU55S6X - hat bobini - sürücü başına 1
ATV312HU22N4 - motor bobini - sürücü başına 1
ATV312HU30N4 - motor bobini - sürücü başına 1
ATV312HU40N4 - motor bobini - sürücü başına 1
ATV312HU40S6 - motor bobini - sürücü başına 1
ATV312HU55S6 - motor bobini - sürücü başına 1
ATV12P075M3 - motor bobini - sürücü başına 1
ATV12PU15M3 - motor bobini - sürücü başına 1
ATV61HU30S6X - hat bobini - sürücü başına 1
ATV61HU40S6X - hat bobini - sürücü başına 1
ATV61HU55S6X - hat bobini - sürücü başına 1
ATV71HU30S6X - hat bobini - sürücü başına 1
ATV71HU40S6X - hat bobini - sürücü başına 1
ATV32HU22N4 - motor bobini - sürücü başına 1
ATV32HU30N4 - motor bobini - sürücü başına 1
ATV32HU40N4 - motor bobini - sürücü başına 1
ATV32HU22N4 - hat bobini - sürücü başına 1
ATV32HU30N4 - hat bobini - sürücü başına 1
ATV32HU40N4 - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV310 motor: 1,5 kW - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV310 motor: 2,2 kW - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV310 motor: 3 kW - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV310 motor: 2,2 kW - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV310 motor: 3 kW - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV310 motor: 4 kW - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV340 motor: 2,2 kW 380...480 V - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV340 motor: 3 kW 380...480 V - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV340 motor: 4 kW 380...480 V - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 2,2 kW 380...500 V - trifaze - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 3 kW 380...500 V - trifaze - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 4 kW 380...500 V - trifaze - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,18 kW 200...240 V - monofaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,37 kW 200...240 V - monofaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,55 kW 200...240 V - monofaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,75 kW 200...240 V - monofaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 1,1 kW 200...240 V - monofaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 1,5 kW 200...240 V - monofaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,37 kW 380...500 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,55 kW 380...500 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,75 kW 380...500 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 1,1 kW 380...500 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 1,5 kW 380...500 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 2,2 kW 380...500 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 3 kW 380...500 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 4 kW 380...500 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 1,1 kW 200...240 V - trifaze - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 1,5 kW 200...240 V - trifaze - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,18 kW 200...240 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,37 kW 200...240 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,55 kW 200...240 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,75 kW 200...240 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 1,1 kW 200...240 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 1,5 kW 200...240 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 4 kW 525...600 V - trifaze - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 0,75 kW 525...600 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 1,5 kW 525...600 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 2,2 kW 525...600 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 4 kW 525...600 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV320 motor: 5,5 kW 525...600 V - trifaze - motor bobini - sürücü başına 1
Hız kontrol cihazı ATV630 motor: 5,5 kW 500...690 V - trifaze - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV630 motor: 7,5 kW 500...690 V - trifaze - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV930 motor: 5,5 kW 500...690 V - trifaze - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV930 motor: 7,5 kW 500...690 V - trifaze - hat bobini - sürücü başına 1
Hız kontrol cihazı ATV630 motor: 600 V - trifaze - hat bobini - 5 hp - sürücü başına 1
Hız kontrol cihazı ATV630 motor: 600 V - trifaze - hat bobini - 7,5 hp - sürücü başına 1
Hız kontrol cihazı ATV930 motor: 600 V - trifaze - hat bobini - 5 hp - sürücü başına 1
Hız kontrol cihazı ATV930 motor: 600 V - trifaze - hat bobini - 7,5 hp - sürücü başına 1
Hız kontrol cihazı ATV310L motor: 0,75 kW
Hız kontrol cihazı ATV310L motor: 1,5 kW
Hız kontrol cihazı ATV310L motor: 2,2 kW
Hız kontrol cihazı ATV310L motor: 3,0 kW
Hız kontrol cihazı ATV310L motor: 4,0 kW
Hız kontrol cihazı ATV310L motor: 5,5 kW
| | Number of phases | Trifaze
| | Seri uyumluluğu | Altivar 61
Altivar 312 Solar
Altivar 32
Altivar Process ATV600
Altivar 31C
Lexium 05
Altivar 71
Altivar Machine ATV340
Altivar Machine ATV320
Easy Altivar 310
Altivar 12
Lexium 62
Altivar Process ATV900
Altivar 312
Easy Altivar 310L
| | Cihaz uygulaması | Akım harmoniği azaltma
Motor terminallerindeki aşırı gerilimlerin azaltılması
| | Endüktans değeri | 4 mH
| | Nominal akım (Ir) | 10 A
| | Termal kayıplar | 65 W
| | Elektrikli bağlantı | Terminal 2,5 mm² / AWG 12, 0,4…0,6 N.m
| Tamamlayıcı | Power supply frequency | 50...60 Hz
| | Maks akım | 1,65 x nominal akım (süre = 60 s)
| | Nominal yükte maksimum voltaj düşüşü | 5 %
| | Elektrik yalıtım sınıfı | Sınıf F
| | Minimum kaçak direnci | 5,5 mm IEC 60664
| | Kaçak mesafesi | 11,5 mm 'e uygunIEC 60664
| | Ürün ağırlığı | 3 kg
| | Genişlik | 130 mm
| | Yükseklik | 155 mm
| | Derinlik | 90 mm
| Ortam | Standartlar | EN 50178
IEC 60076 (HD398 ile)
VDE 0160 seviye 1
| | IP koruma derecesi | Bobin: IP00
Terminaller: IP20
| | Çevresel özellik | 3B1 'e uygunIEC 721-3-3
3C2 'e uygunIEC 721-3-3
3S1 'e uygunIEC 721-3-3
| | Kirletme derecesi | 2 'e uygunEN 50178
| | Titreşim direnci | 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6
| | Darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27
| | Bağıl Nem | 0…95 %
| | Çalışma için ortam hava sıcaklığı | 45…55 °C (°C başına % 2 akım düşüşüyle)
0…45 °C (akım değer kaybı olmadan)
| | Depolama ortam koşulları | -25…70 °C
| | Çalışma yüksekliği | <= 1000 m akım değer kaybı olmadan
1000...3000 m 100 m başına % 1 akım düşüşüyle
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 18,000 cm
| | Package 1 Width | 24,500 cm
| | Package 1 Length | 25,500 cm
| | Package 1 Weight | 3,440 kg
| | Unit Type of Package 2 | S06
| | Number of Units in Package 2 | 18
| | Package 2 Height | 75,000 cm
| | Package 2 Width | 60,000 cm
| | Package 2 Length | 80,000 cm
| | Package 2 Weight | 75,556 kg
| Sürdürülebilirlik Teklifi | REACh Düzenlemesi |
 REACh Bildirisi
| | REACh, SVHC içermez | Evet
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
EU RoHS Bildirisi
| | Toksik ağır metal içermez | Evet
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
