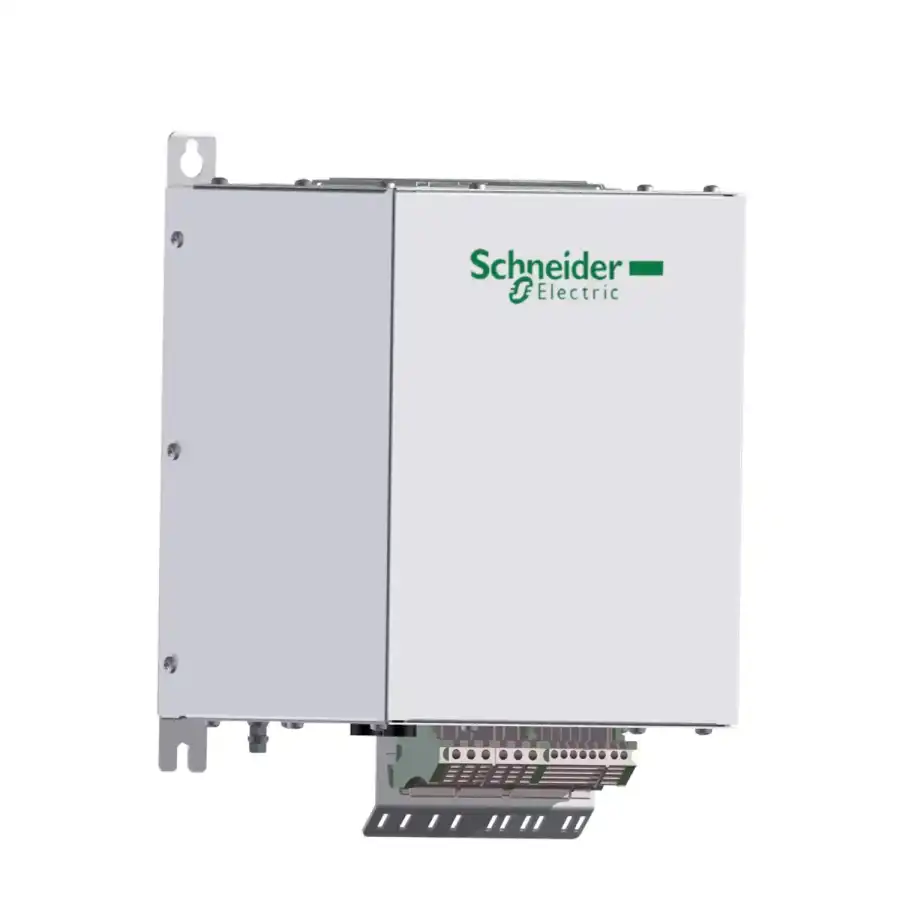

| Ana | Ürün ya da bileşen tipi | Pasif filtre
| | Ürüne özel uygulama | Akım harmoniklerinin azaltılması
| Tamamlayıcı | Seri uyumluluğu | Altivar Process ATV900
Altivar 61
Altivar 71
Altivar Process ATV600
| | [Us] nominal besleme gerilimi | 400 V +/- 10 %
| | Power supply frequency | 50 Hz +/- %2
| | Kontrol cihazı başına miktar | Sürücü başına 1 filtre için hız kontrol cihazı ATV61W motor: 0,75 kW/1 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV61W motor: 1,5 kW/2 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV61W motor: 2,2 kW/3 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV61W motor: 3 kW
Sürücü başına 1 filtre için hız kontrol cihazı ATV61H motor: 0,75 kW/1 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV61H motor: 1,5 kW/2 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV61H motor: 2,2 kW/3 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV61H motor: 3 kW
Sürücü başına 1 filtre için hız kontrol cihazı ATV71H motor: 0,75 kW/1 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71H motor: 1,5 kW/2 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71H motor: 2,2 kW/3 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71H motor: 3 kW
Sürücü başına 1 filtre için hız kontrol cihazı ATV71P motor: 0,75 kW/1 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71P motor: 1,5 kW/2 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71P motor: 2,2 kW/3 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71P motor: 3 kW
Sürücü başına 1 filtre için hız kontrol cihazı ATV71W motor: 0,75 kW/1 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71W motor: 1,5 kW/2 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71W motor: 2,2 kW/3 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71W motor: 3 kW
Sürücü başına 1 filtre için hız kontrol cihazı ATV630 duvara monte, motor: 0,75 kW/1 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV630 duvara monte, motor: 1,5 kW/2 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV630 duvara monte, motor: 2,2 kW/3 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV630 duvara monte, motor: 3 kW
Sürücü başına 1 filtre için hız kontrol cihazı ATV650 duvara monte, motor: 0,75 kW/1 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV650 duvara monte, motor: 1,5 kW/2 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV650 duvara monte, motor: 2,2 kW/3 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV650 duvara monte, motor: 3 kW
Sürücü başına 1 filtre için hız kontrol cihazı ATV930 duvara monte, motor: 0,75 kW/1 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV930 duvara monte, motor: 1,5 kW/2 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV930 duvara monte, motor: 2,2 kW/3 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV930 duvara monte, motor: 3 kW
Sürücü başına 1 filtre için hız kontrol cihazı ATV950 duvara monte, motor: 0,75 kW/1 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV950 duvara monte, motor: 1,5 kW/2 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV950 duvara monte, motor: 2,2 kW/3 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV950 duvara monte, motor: 3 kW
| | [In] nominal akım | 6 A için giriş
6,2 A için çıkış
| | Fazların ağ sayısı | 3 faz
| | THDI | 10 % için hız kontrol cihazı ATV61H motor: 0,75 kW/1 hp
10 % için hız kontrol cihazı ATV61H motor: 1,5 kW/2 hp
10 % için hız kontrol cihazı ATV61H motor: 2,2 kW/3 hp
10 % için hız kontrol cihazı ATV61H motor: 3 kW
10 % için hız kontrol cihazı ATV71H motor: 0,75 kW/1 hp
10 % için hız kontrol cihazı ATV71H motor: 1,5 kW/2 hp
10 % için hız kontrol cihazı ATV71H motor: 2,2 kW/3 hp
10 % için hız kontrol cihazı ATV71H motor: 3 kW
10 % için hız kontrol cihazı ATV71P motor: 0,75 kW/1 hp
10 % için hız kontrol cihazı ATV71P motor: 1,5 kW/2 hp
10 % için hız kontrol cihazı ATV71P motor: 2,2 kW/3 hp
10 % için hız kontrol cihazı ATV71P motor: 3 kW
10 % için hız kontrol cihazı ATV71W motor: 0,75 kW/1 hp
10 % için hız kontrol cihazı ATV71W motor: 1,5 kW/2 hp
10 % için hız kontrol cihazı ATV71W motor: 2,2 kW/3 hp
10 % için hız kontrol cihazı ATV71W motor: 3 kW
5 % için hız kontrol cihazı ATV61W motor: 0,75 kW/1 hp
5 % için hız kontrol cihazı ATV61W motor: 1,5 kW/2 hp
5 % için hız kontrol cihazı ATV61W motor: 2,2 kW/3 hp
5 % için hız kontrol cihazı ATV61W motor: 3 kW
5 % için hız kontrol cihazı ATV630 motor: 0,75 kW/1 hp
5 % için hız kontrol cihazı ATV630 motor: 1,5 kW/2 hp
5 % için hız kontrol cihazı ATV630 motor: 2,2 kW/3 hp
5 % için hız kontrol cihazı ATV630 motor: 3 kW
5 % için hız kontrol cihazı ATV650 motor: 0,75 kW/1 hp
5 % için hız kontrol cihazı ATV650 motor: 1,5 kW/2 hp
5 % için hız kontrol cihazı ATV650 motor: 2,2 kW/3 hp
5 % için hız kontrol cihazı ATV650 motor: 3 kW
5 % için hız kontrol cihazı ATV930 motor: 0,75 kW/1 hp
5 % için hız kontrol cihazı ATV930 motor: 1,5 kW/2 hp
5 % için hız kontrol cihazı ATV930 motor: 2,2 kW/3 hp
5 % için hız kontrol cihazı ATV930 motor: 3 kW
5 % için hız kontrol cihazı ATV950 motor: 0,75 kW/1 hp
5 % için hız kontrol cihazı ATV950 motor: 1,5 kW/2 hp
5 % için hız kontrol cihazı ATV950 motor: 2,2 kW/3 hp
5 % için hız kontrol cihazı ATV950 motor: 3 kW
| | Maks akım | 1,5 x nominal akım (süre = 60 s)
| | Verimlilik | 98 %
| | Termal kayıplar | 88 W
| | Cos phi | 1 (hat akımının % 150'si)
0,85 (hat akımının % 75'i)
0,99 (hat akımının % 100'ü)
| | Elektrikli bağlantı | X1-1...X2-3 terminal, baglanti kapasitesi: 0,5...10 mm²
A, B terminal, baglanti kapasitesi: 2,5 mm²
| | Elektrik yalıtım sınıfı | Sınıf F
| | Ürün ağırlığı | 16 kg
| Ortam | IP koruma derecesi | IP20
IP55 (muhafaza montajı)
| | Titreşim direnci | 2 mm, tepeden tepeye (f= 5…13,2 Hz) 'e uygunIEC 60068-2-6
0,7 gn (f= 13,2…150 Hz) 'e uygunIEC 60068-2-6
| | Bağıl Nem | 5…85 % yoğuşmasız
| | Çalışma için ortam hava sıcaklığı | 45…60 °C (°C başına % 3 akım düşüşüyle)
5…45 °C (akım değer kaybı olmadan)
| | Depolama için ortam hava sıcaklığı | -25…55 °C orijinal ambalajında saklama
-25…65 °C taşıma sırasında
| | Çalışma yüksekliği | <= 1000 m akım değer kaybı olmadan
> 1000...4000 m 1000 m başına % 5 akım düşüşüyle
| | Standartlar | G5/4 mühendislik tavsiyesi
IEC 61000-3-4
IEC 61000-3-12
IEC 61000-2-4
IEC 61000-2-2
IEC 61000-3-2
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 56,0 cm
| | Package 1 Width | 40,0 cm
| | Package 1 Length | 60,0 cm
| | Package 1 Weight | 23,5 kg
| Sürdürülebilirlik Teklifi | REACh Düzenlemesi |
 REACh Bildirisi
| | REACh, SVHC içermez | Evet
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
EU RoHS Bildirisi
| | Toksik ağır metal içermez | Evet
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| |
