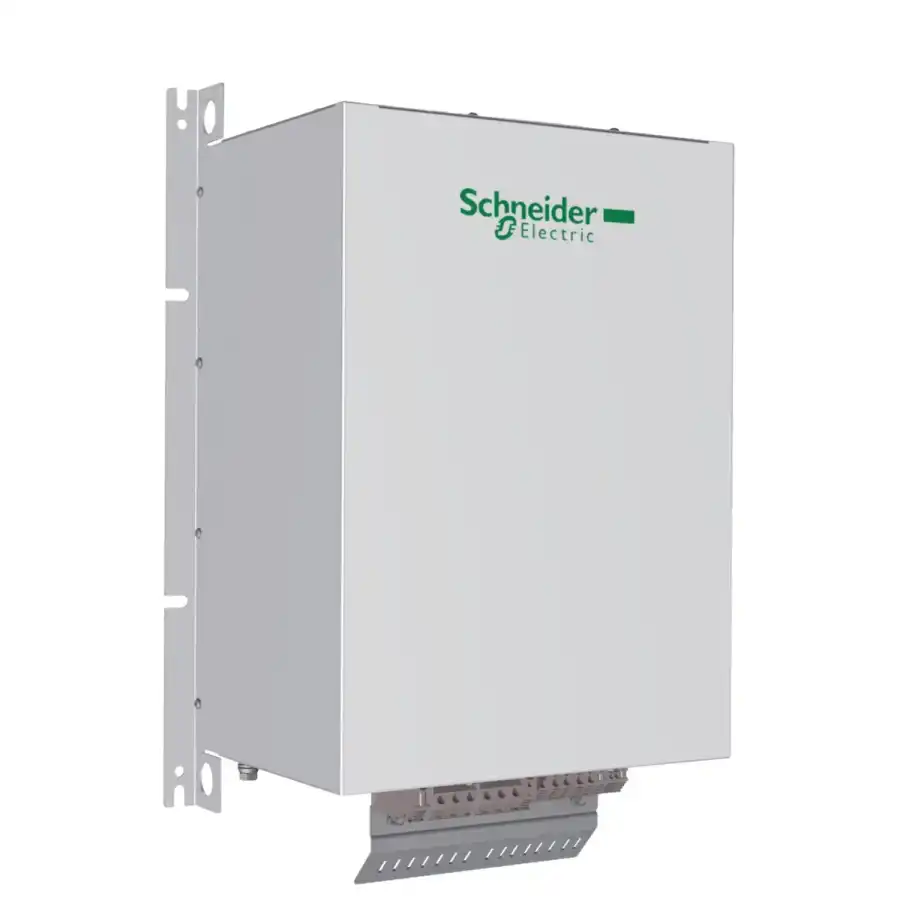

| Ana | Ürün ya da bileşen tipi | Pasif filtre | | Ürüne özel uygulama | Akım harmoniklerinin azaltılması | Tamamlayıcı | Seri uyumluluğu | Altivar Process ATV900 Altivar 71 Altivar Process ATV600 Altivar 61 | | [Us] nominal besleme gerilimi | 400 V +/- 10 % | | Power supply frequency | 50 Hz +/- %2 | | Kontrol cihazı başına miktar | Sürücü başına 1 filtre için hız kontrol cihazı ATV650 duvara monte, motor: 18,5 kW/25 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV630 duvara monte, motor: 18,5 kW/25 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV950 duvara monte, motor: 18,5 kW/25 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV930 duvara monte, motor: 18,5 kW/25 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV61W motor: 22 kW/30 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV61H motor: 22 kW/30 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV71H motor: 22 kW/30 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV71W motor: 22 kW/30 hp | | [In] nominal akım | 43 A için giriş 45 A için çıkış | | Fazların ağ sayısı | 3 faz | | THDI | 5 % için hız kontrol cihazı ATV650 motor: 18,5 kW/25 hp 5 % için hız kontrol cihazı ATV630 motor: 18,5 kW/25 hp 10 % için hız kontrol cihazı ATV61H motor: 22 kW/30 hp 10 % için hız kontrol cihazı ATV71H motor: 22 kW/30 hp 10 % için hız kontrol cihazı ATV71W motor: 22 kW/30 hp 5 % için hız kontrol cihazı ATV61W motor: 22 kW/30 hp 5 % için hız kontrol cihazı ATV950 motor: 18,5 kW/25 hp 5 % için hız kontrol cihazı ATV930 motor: 18,5 kW/25 hp | | Maks akım | 1,5 x nominal akım (süre = 60 s) | | Verimlilik | 98 % | | Termal kayıplar | 482 W | | Cos phi | 1 (hat akımının % 150'si) 0,85 (hat akımının % 75'i) 0,99 (hat akımının % 100'ü) | | Elektrikli bağlantı | A, B terminal, baglanti kapasitesi: 2,5 mm² X1-1...X2-3 terminal, baglanti kapasitesi: 1,5...25 mm² | | Elektrik yalıtım sınıfı | Sınıf F | | Ürün ağırlığı | 58 kg | Ortam | IP koruma derecesi | IP20 IP55 (muhafaza montajı) | | Titreşim direnci | 2 mm, tepeden tepeye (f= 5…13,2 Hz) 'e uygunIEC 60068-2-6 0,7 gn (f= 13,2…150 Hz) 'e uygunIEC 60068-2-6 | | Bağıl Nem | 5…85 % yoğuşmasız | | Çalışma için ortam hava sıcaklığı | 45…60 °C (°C başına % 3 akım düşüşüyle) 5…45 °C (akım değer kaybı olmadan) | | Depolama için ortam hava sıcaklığı | -25…55 °C orijinal ambalajında saklama -25…65 °C taşıma sırasında | | Çalışma yüksekliği | <= 1000 m akım değer kaybı olmadan > 1000...4000 m 1000 m başına % 5 akım düşüşüyle | | Standartlar | IEC 61000-3-2 IEC 61000-2-4 IEC 61000-2-2 IEC 61000-3-4 IEC 61000-3-12 G5/4 mühendislik tavsiyesi | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 61,000 cm | | Package 1 Width | 60,000 cm | | Package 1 Length | 80,000 cm | | Package 1 Weight | 70,2 kg | Sürdürülebilirlik Teklifi | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Toksik ağır metal içermez | Evet | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | |
