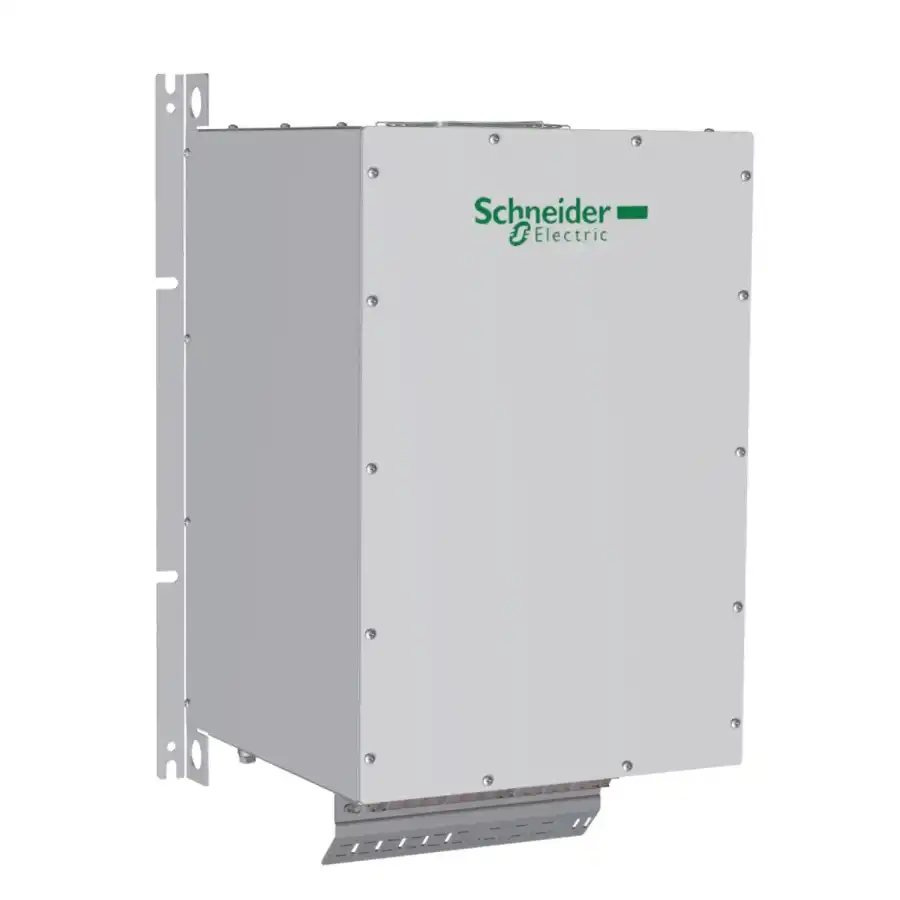

VW3A46128 - passive filter - 75 A - 400 V - 50 Hz - for variable speed drive - 1

VW3A46128 - passive filter - 75 A - 400 V - 50 Hz - for variable speed drive

Ürün Kodu : VW3A46128
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Ürün ya da bileşen tipi Pasif filtre
Ürüne özel uygulama Akım harmoniklerinin azaltılması
Tamamlayıcı
Seri uyumluluğu Altivar 71
Altivar 61
Altivar Process ATV600
Altivar Process ATV900
[Us] nominal besleme gerilimi 400 V +/- 10 %
Power supply frequency 50 Hz +/- %2
Kontrol cihazı başına miktar Sürücü başına 1 filtre için hız kontrol cihazı ATV61W motor: 37 kW/50 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV61H motor: 37 kW/50 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71H motor: 37 kW/50 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71W motor: 37 kW/50 hp
[In] nominal akım 72 A için giriş
75 A için çıkış
Fazların ağ sayısı 3 faz
THDI 10 % için hız kontrol cihazı ATV61H motor: 37 kW/50 hp
10 % için hız kontrol cihazı ATV71H motor: 37 kW/50 hp
10 % için hız kontrol cihazı ATV71W motor: 37 kW/50 hp
5 % için hız kontrol cihazı ATV61W motor: 37 kW/50 hp
Maks akım 1,5 x nominal akım (süre = 60 s)
Verimlilik 98 %
Termal kayıplar 688 W
Cos phi 1 (hat akımının % 150'si)
0,85 (hat akımının % 75'i)
0,99 (hat akımının % 100'ü)
Elektrikli bağlantı A, B terminal, baglanti kapasitesi: 2,5 mm²
X1-1...X2-3 terminal, baglanti kapasitesi: 2,5...50 mm²
Elektrik yalıtım sınıfı Sınıf F
Ürün ağırlığı 98 kg
Ortam
IP koruma derecesi IP20
IP55 (muhafaza montajı)
Titreşim direnci 2 mm, tepeden tepeye (f= 5…13,2 Hz) 'e uygunIEC 60068-2-6
0,7 gn (f= 13,2…150 Hz) 'e uygunIEC 60068-2-6
Bağıl Nem 5…85 % yoğuşmasız
Çalışma için ortam hava sıcaklığı 45…60 °C (°C başına % 3 akım düşüşüyle)
5…45 °C (akım değer kaybı olmadan)
Depolama için ortam hava sıcaklığı -25…55 °C orijinal ambalajında saklama
-25…65 °C taşıma sırasında
Çalışma yüksekliği <= 1000 m akım değer kaybı olmadan
> 1000...4000 m 1000 m başına % 5 akım düşüşüyle
Standartlar IEC 61000-2-4
IEC 61000-3-12
G5/4 mühendislik tavsiyesi
IEC 61000-2-2
IEC 61000-3-4
IEC 61000-3-2
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 61,000 cm
Package 1 Width 60,000 cm
Package 1 Length 80,000 cm
Package 1 Weight 110,2 kg
Sürdürülebilirlik Teklifi
REACh Düzenlemesi
print REACh Bildirisi
REACh, SVHC içermez Evet
EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
print EU RoHS Bildirisi
Toksik ağır metal içermez Evet
Cıva içermez Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
RoHS muafiyet bilgileri
print Evet
