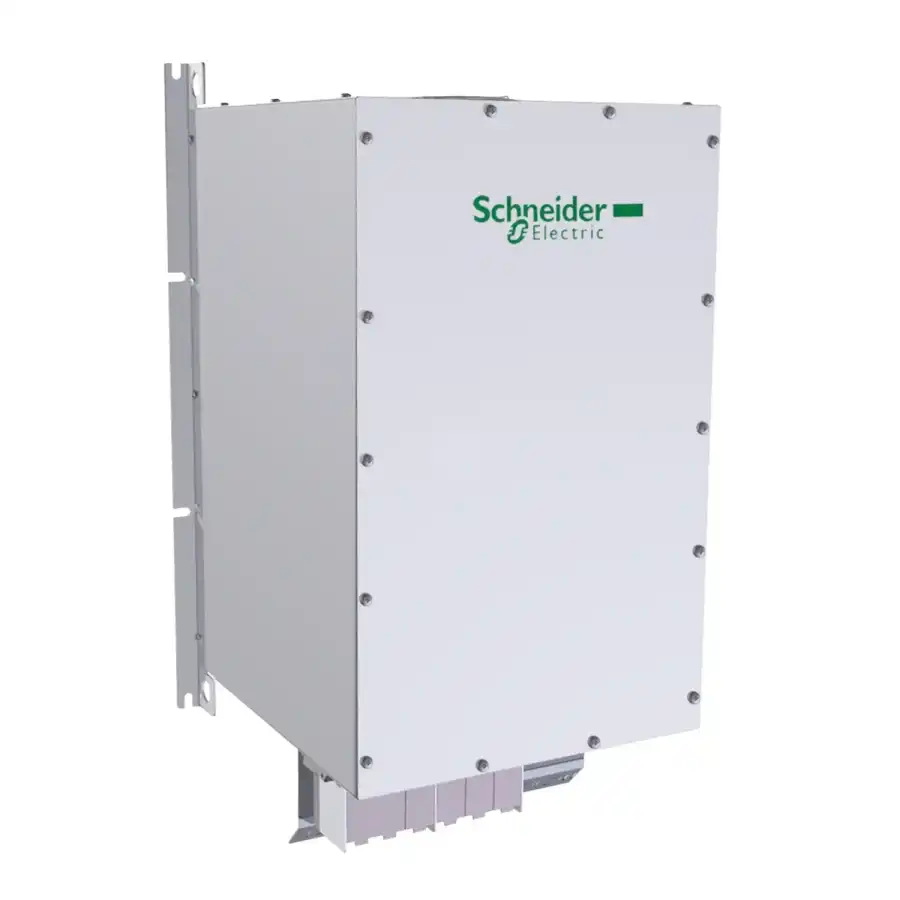

VW3A46132 - pasif filtre - 187 A - 400 V - 50 Hz - hız kontrol cihazı için - 1

VW3A46132 - pasif filtre - 187 A - 400 V - 50 Hz - hız kontrol cihazı için

Ürün Kodu : VW3A46132
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Ürün ya da bileşen tipi Pasif filtre
Ürüne özel uygulama Akım harmoniklerinin azaltılması
Tamamlayıcı
Seri uyumluluğu Altivar Process ATV900
Altivar Process ATV600
Altivar 71
Altivar 61
[Us] nominal besleme gerilimi 400 V +/- 10 %
Power supply frequency 50 Hz +/- %2
Kontrol cihazı başına miktar Sürücü başına 1 filtre için hız kontrol cihazı ATV650 duvara monte, motor: 75 kW/100 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV630 duvara monte, motor: 75 kW/100 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV950 duvara monte, motor: 75 kW/100 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV930 duvara monte, motor: 75 kW/100 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV61H motor: 110 kW/150 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71H motor: 110 kW/150 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV61Q motor: 110 kW/150 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71Q motor: 110 kW/150 hp
[In] nominal akım 180 A için giriş
187 A için çıkış
Fazların ağ sayısı 3 faz
THDI 5 % için hız kontrol cihazı ATV650 motor: 75 kW/100 hp
5 % için hız kontrol cihazı ATV630 motor: 75 kW/100 hp
5 % için hız kontrol cihazı ATV61H motor: 110 kW/150 hp
5 % için hız kontrol cihazı ATV71H motor: 110 kW/150 hp
5 % için hız kontrol cihazı ATV61Q motor: 110 kW/150 hp
5 % için hız kontrol cihazı ATV71Q motor: 110 kW/150 hp
5 % için hız kontrol cihazı ATV950 motor: 75 kW/100 hp
5 % için hız kontrol cihazı ATV930 motor: 75 kW/100 hp
Maks akım 1,5 x nominal akım (süre = 60 s)
Verimlilik 98 %
Termal kayıplar 1080 W
Cos phi 1 (hat akımının % 150'si)
0,85 (hat akımının % 75'i)
0,99 (hat akımının % 100'ü)
Elektrikli bağlantı A, B terminal, baglanti kapasitesi: 2,5 mm²
X1-1...X2-3 terminal, baglanti kapasitesi: 2,5...90 mm²
Elektrik yalıtım sınıfı Sınıf F
Ürün ağırlığı 135 kg
Ortam
IP koruma derecesi IP20
IP55 (muhafaza montajı)
Titreşim direnci 2 mm, tepeden tepeye (f= 5…13,2 Hz) 'e uygunIEC 60068-2-6
0,7 gn (f= 13,2…150 Hz) 'e uygunIEC 60068-2-6
Bağıl Nem 5…85 % yoğuşmasız
Çalışma için ortam hava sıcaklığı 45…60 °C (°C başına % 3 akım düşüşüyle)
5…45 °C (akım değer kaybı olmadan)
Depolama için ortam hava sıcaklığı -25…55 °C orijinal ambalajında saklama
-25…65 °C taşıma sırasında
Çalışma yüksekliği <= 1000 m akım değer kaybı olmadan
> 1000...4000 m 1000 m başına % 5 akım düşüşüyle
Standartlar IEC 61000-3-2
IEC 61000-2-4
IEC 61000-3-4
IEC 61000-2-2
IEC 61000-3-12
G5/4 mühendislik tavsiyesi
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 62,0 cm
Package 1 Width 60,0 cm
Package 1 Length 80,0 cm
Package 1 Weight 135,0 kg
Sürdürülebilirlik Teklifi
REACh Düzenlemesi
print REACh Bildirisi
REACh, SVHC içermez Evet
EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
print EU RoHS Bildirisi
Toksik ağır metal içermez Evet
Cıva içermez Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
RoHS muafiyet bilgileri
print Evet
