Altivar Machine ATV320 Altivar Process ATV900 Altivar Machine ATV340
Ürün ya da bileşen tipi

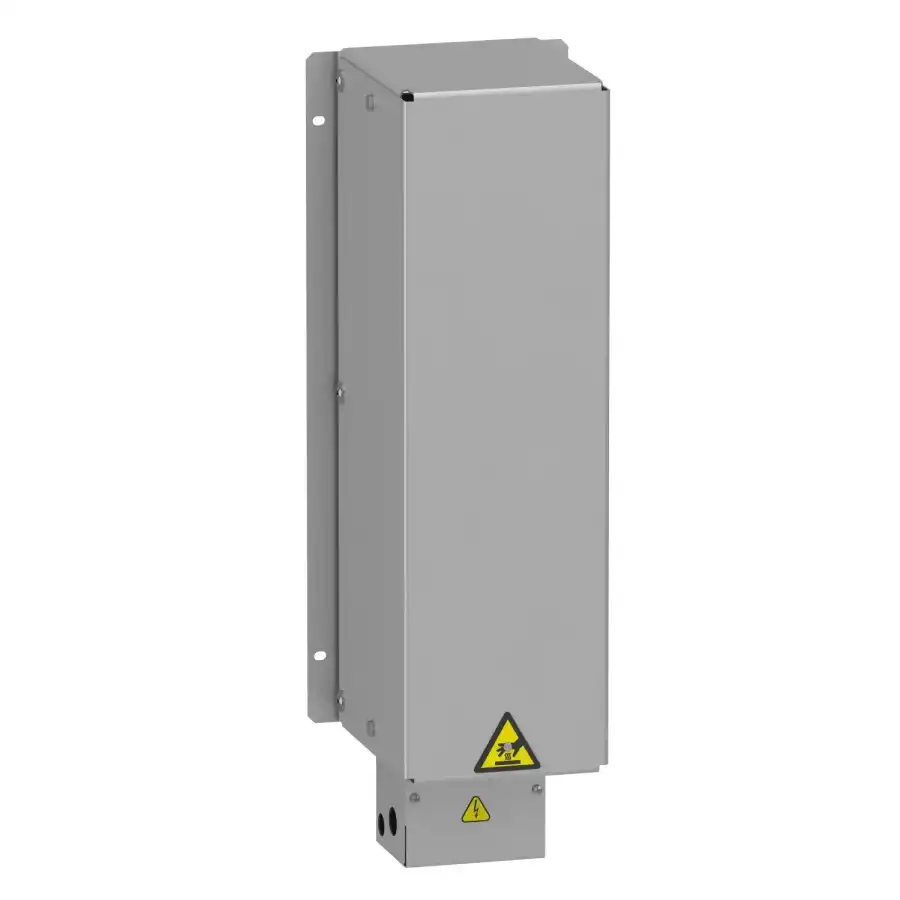

Frenleme direnci
Ohm değeri
16 Ohm
[Ue] nominal çalışma voltajı
24 V DC 250 V AC
Tamamlayıcı
Ürün uyumluluğu
Hız kontrol cihazı ATV930 duvara monte 18,5 kW 380...480 V hafif döngü Hız kontrol cihazı ATV930 duvara monte 22 kW 380...480 V hafif döngü Hız kontrol cihazı ATV930 duvara monte 30 kW 380...480 V hafif döngü Hız kontrol cihazı ATV930 duvara monte 5,5 kW 200...240 V hafif döngü Hız kontrol cihazı ATV930 duvara monte 7,5 kW 200...240 V hafif döngü Hız kontrol cihazı ATV950 duvara monte 18,5 kW 380...480 V hafif döngü Hız kontrol cihazı ATV950 duvara monte 22 kW 380...480 V hafif döngü Hız kontrol cihazı ATV950 duvara monte 30 kW 380...480 V hafif döngü Hız kontrol cihazı ATV930 duvara monte 5,5 kW 200...240 V orta döngü Hız kontrol cihazı ATV930 duvara monte 7,5 kW 200...240 V orta döngü Hız kontrol cihazı ATV340 15 kW 380...480 V hafif döngü Hız kontrol cihazı ATV340 18 kW 380...480 V hafif döngü Hız kontrol cihazı ATV340 22 kW 380...480 V hafif döngü Hız kontrol cihazı ATV320 4 kW 200...240 V Hız kontrol cihazı ATV320 5,5 kW 200...240 V Hız kontrol cihazı ATV320 15 kW 380...480 V Hız kontrol cihazı ATV930 22 kW 500...690 V hafif döngü Hız kontrol cihazı ATV930 30 kW 500...690 V hafif döngü Hız kontrol cihazı ATV930 37 kW 500...690 V hafif döngü Hız kontrol cihazı ATV930 30 hp 600 V hafif döngü Hız kontrol cihazı ATV930 40 hp 600 V hafif döngü Hız kontrol cihazı ATV930 50 hp 600 V hafif döngü
Çalışma döngüsü
Hafif döngü (Ağır şart) <0,8 s braking with % 150 braking torque for a 40 s cycle Hafif döngü (normal şart) <0,8 s braking with 120 % braking torque for a 40 s cycle Orta döngü (normal şart) <4 s braking with 135 % braking torque for a 40 s cycle Orta döngü (Ağır şart) <4 s braking with 165 % braking torque for a 40 s cycle
Mevcut ortalama güç
1,1 kW -de 50 °C
Elektrikli bağlantı
Terminal, baglanti kapasitesi: <= 10 mm² / AWG 8 için sürücü Terminal, baglanti kapasitesi: <= 2,5 mm² / AWG 12 için sıcaklık kontrol anahtarı
Koruma tipi
Sürücü veya sıcaklık kontrol anahtarı ile termal koruma -de 120 °C
