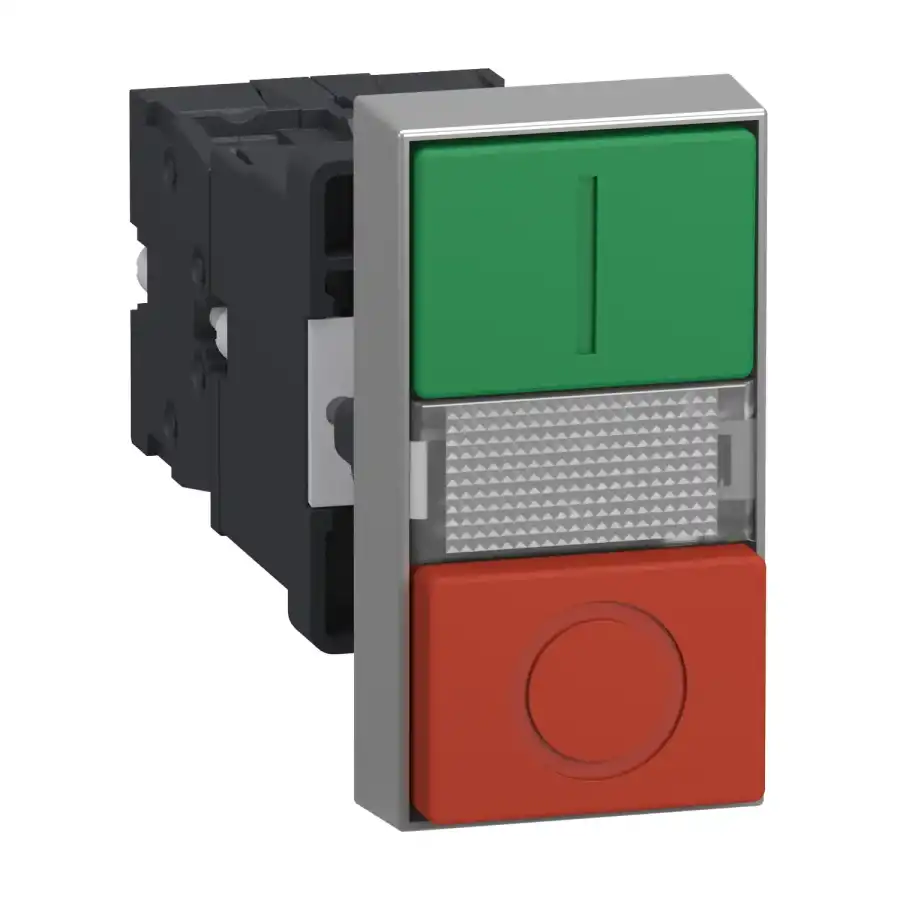

| Ana | Ürün serisi | Easy Harmony XA2 | | Ürün ya da bileşen tipi | Eksiksiz ışıklı çift başlıklı basmalı düğme | | Ürün grubu | XA2 | | Şev malzemesi | Plastik | | Sabitleme bileziği malzemesi | Plastik | | Işık kaynağı rengi | Beyaz | | Cihaz sunumu | Açılı | Tamamlayıcı | Montaj çapı | 22,5 mm | | Sinyalleme birimi başlığı biçimi | Dikdörtgen | | Operatörün tipi | Yaylı kurma | | Operatör profili | Yeşil sıva altı, I (green) Kırmızı sıva altı, O (red) | | Kontak tipi ve düzenleme | 1 NA + 1 NK | | Kontak işlemi | Yavaş kesen | | Kontak kullanımı | Standart kontaklar | | Pozitif açıklık | Ile 'e uygunIEC 60947-5-1 ek K | | Çalışma hareketi | 1,75 mm (NK değişimi elektrik durumu) 2,65 mm (Elektrik durumu değişimi YOK) 4,8 mm (toplam hareket) | | Mekanik dayanıklılık | 500000 cycles | | Bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 1 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1 Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,5 mm² kablo uçsuz 'e uygunIEC 60947-1 | | Sıkma torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 | | Vida başının şekli | Çapraz | | Kontak malzemesi | Gümüş alaşım (Ag/Ni) | | Kisa devre korumasi | 10 A gL sigorta 'e uygunIEC 60269-1 | | [Ith] klasik açık hava termik akımı | 10 A 'e uygunIEC 60947-5-1 | | [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 | | [Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1 | | Elektrik dayanıklılığı | 500000 cycles, AC-15, 3 A -de 240 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Sinyalleme tipi | Sabit | | Işık kaynağı | Korumalı LED | | Ampul tabanı | Entegre LED | | [Us] nominal besleme gerilimi | 220 V AC -de 50/60 Hz | | Besleme gerilimi limitleri | 0,8…1,2 V AC | | Akım tüketimi | 20 mA | | Hizmet ömrü | 10000 h | | Kesinti dayanımı | 1 kV 'e uygunIEC 61000-4-5 | | Terminallerin açıklaması ISO n°1 | (13-14)NO (11-12)NC | | Genişlik | 29,8 mm | | Yükseklik | 81,3 mm | | Derinlik | 55,4 mm | | Ürün ağırlığı | 0,072 kg | | Başlık/operatör veya lens rengi | Yeşil + kırmızı | | İşletme tipi | Yaylı kurma | | [Us] nominal besleme voltajı | 220...230 V | Ortam | Depolama ortam koşulları | -40…85 °C | | Nominal çalışma ortam sıcaklığı | -25…55 °C | | Aşırı gerilim kategorisi | Sınıf I 'e uygunIEC 536 | | IP koruma derecesi | IP40 'e uygunIEC 60529 | | IK koruma derecesi | IK05 'e uygunIEC 50102 | | Standartlar | IEC 60947-5-1 GB 14048.1 GB 14048.5 | | Ürün sertifikaları | CCC EAC CE | | Titreşim direnci | 15 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 70 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 8,13 cm | | Package 1 Width | 2,98 cm | | Package 1 Length | 5,54 cm | | Package 1 Weight | 72,1 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 70 | | Package 2 Height | 15 cm | | Package 2 Width | 30 cm | | Package 2 Length | 40 cm | | Package 2 Weight | 6 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 1120 | | Package 3 Height | 95 cm | | Package 3 Width | 60 cm | | Package 3 Length | 80 cm | | Package 3 Weight | 97 kg | Sürdürülebilirlik Teklifi |
