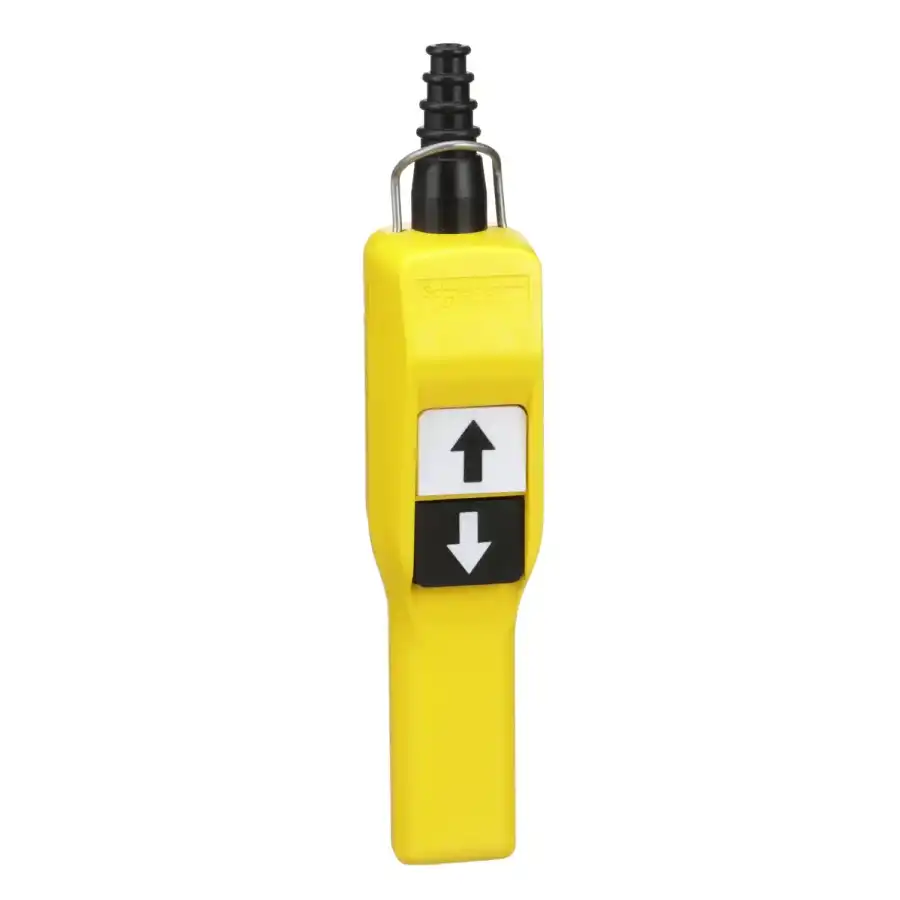

| Ana | Ürün serisi | Harmony XAC | | Ürün ya da bileşen tipi | Asılı kontrol istasyonu | | Ürün grubu | XACA kabza | Tamamlayıcı | Kontrol istasyonu tipi | Çift yalıtımlı | | Muhafaza malzemesi | Polipropilen | | Kontrol tipi | Sezgisel | | Elektrikli devre tipi | Kontrol devresi | | Muhafaza tipi | Tamamen kullanıma hazır | | Kontrol istasyonu uygulaması | Tek hızlı kaldırma motorunun kontrolü | | Kontrol istasyonu düzenleme | 2 basmalı düğme | | Kontrol düğmesi tipi | Ilk basmalı düğme 1 NA raise, slow Ikinci basmalı düğme 1 NA lower, slow | | Ürün uyumluluğu | ZB2BE101 her bir yön için | | Mekanik kilitleme | Mekanik kilitleme ile | | Kontrol istasyonu rengi | Sarı | | Bağlantılar - terminaller | Vida kelepçesi terminalleri, 1 x 2,5 mm² kablo uçlu veya uçsuz Vida kelepçesi terminalleri, 2 x 1,5 mm² kablo uçlu veya uçsuz | | Standartlar | EN/IEC 60947-5-1 CSA C22.2 No 14 EN/IEC 60204-32 UL 508 | | Ürün sertifikaları | CSA UL | | Koruyucu bakım | TH | | Nominal çalışma ortam sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Titreşim direnci | 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 100 gn 'e uygunIEC 60068-2-27 | | Aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 | | IP koruma derecesi | IP65 conforming to IEC 60529 | | IK koruma derecesi | IK08 conforming to EN 50102 | | Mekanik dayanıklılık | 1000000 cycles | | Kablo girişi | Adımlı girişli kauçuk bilezik 7…15 mm | | Kontak kodu gösterimi | A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 60947-5-1 ek A A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A | | [Ithe] klasik muhafazalı termik akım | 10 A | | [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 | | Kontak işlemi | Yavaş kesen | | Terminaller arasında maksimum direnç | 25 MOhm | | Çalışma gücü | 13…15 N | | Kisa devre korumasi | 10 A sigorta koruma tarafindan kartuş sigorta tip gG | | W cinsinden nominal çalışma gücü | 40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C | | Terminallerin açıklaması ISO n°1 | (13-14)NO | | Terminal tanımlayıcı | (11-12)NK (13-14)NA | | Ürün ağırlığı | 0,27 kg | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 7,500 cm | | Package 1 Width | 6,000 cm | | Package 1 Length | 27,000 cm | | Package 1 Weight | 252,000 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 6 | | Package 2 Height | 15,000 cm | | Package 2 Width | 30,000 cm | | Package 2 Length | 40,000 cm | | Package 2 Weight | 1,820 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 96 | | Package 3 Height | 75,000 cm | | Package 3 Width | 60,000 cm | | Package 3 Length | 80,000 cm | | Package 3 Weight | 40,548 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Toksik ağır metal içermez | Evet | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | Sözleşme garantisi |
