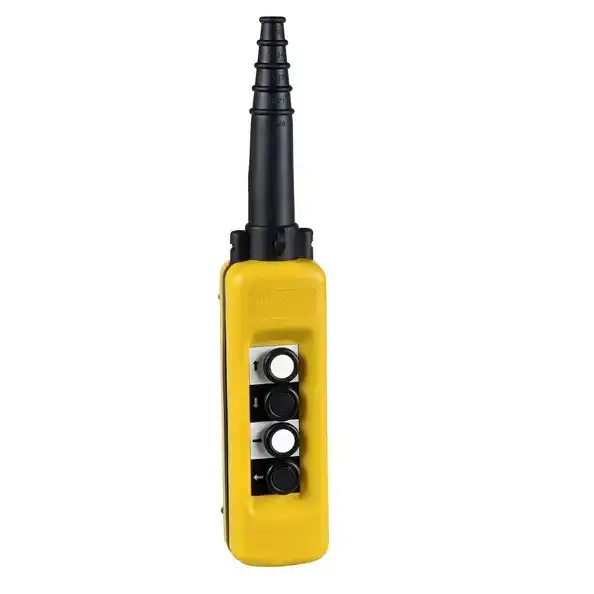

| Kontrol istasyonu tipi | Çift yalıtımlı |
| Muhafaza malzemesi | Polipropilen |
| Elektrikli devre tipi | Kontrol devresi |
| Muhafaza tipi | Tamamen kullanıma hazır |
| Kontrol istasyonu uygulaması | Tek hızlı kaldırma motorunun kontrolü |
| Kontrol istasyonu düzenleme | 4 basmalı düğme |
| Kontrol düğmesi tipi | Ilk basmalı düğme 1 NA raise, slow Ikinci basmalı düğme 1 NA lower, slow Dördüncü basmalı düğme 1 NA left, slow Üçüncü basmalı düğme 1 NA right, slow |
| Ürün uyumluluğu | ZB2BE101 her bir yön için |
| Mekanik kilitleme | Çiftler arasında mekanik kilitleme ile |
| Kontrol istasyonu rengi | Sarı |
| Bağlantılar - terminaller | Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz Vida kelepçesi terminalleri, 1 x 0,5...2 x 1,5 mm² Kablo uçlu |
| Standartlar | CSA C22.2 No 14 EN/IEC 60204-32 UL 508 EN/IEC 60947-5-1 |
| Ürün sertifikaları | CCC GOST |
| Koruyucu bakım | TH |
| Çalışma için ortam hava sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…70 °C |
| Titreşim direnci | 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
| Darbe dayanımı | 100 gn 'e uygunIEC 60068-2-27 |
| Aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 |
| IP koruma derecesi | IP65 'e uygunIEC 60529 |
| IK koruma derecesi | IK08 'e uygunEN 50102 |
| Mekanik dayanıklılık | 1000000 cycles |
| Kablo girişi | Adımlı girişli kauçuk bilezik 8…26 mm |
| Kontak kodu gösterimi | A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 60947-5-1 ek A A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A |
| [Ithe] klasik muhafazalı termik akım | 10 A |
| [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| Kontak işlemi | Yavaş kesen |
| Maximum resistance across terminals | 25 MOhm |
| Çalışma gücü | 10 N basmalı düğme |
| Kisa devre korumasi | 10 A sigorta koruma tarafindan kartuş sigorta tip gG |
| W cinsinden nominal çalışma gücü | 40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C |
| Terminallerin açıklaması ISO n°1 | (13-14)NO |
| Terminal tanımlayıcı | (13-14)NA (11-12)NK |
| Ürün ağırlığı | 0,625 kg |
