| Ana | Ürün serisi | Harmony XALD
| | Ürün ya da bileşen tipi | Eksiksiz kontrol istasyonu
| | Ürün grubu | XALD
| | Ürün varış yeri | XB5 Ø 22 mm kontrol ve sinyalleme birimleri için
| | Kontrol istasyonu uygulaması | Üç fonksiyon
| | Muhafazanın tabanının rengi | Açık gri (RAL 7035)
| | Kapağın rengi | Koyu gri (RAL 7016)
| | Malzeme | Polikarbonat

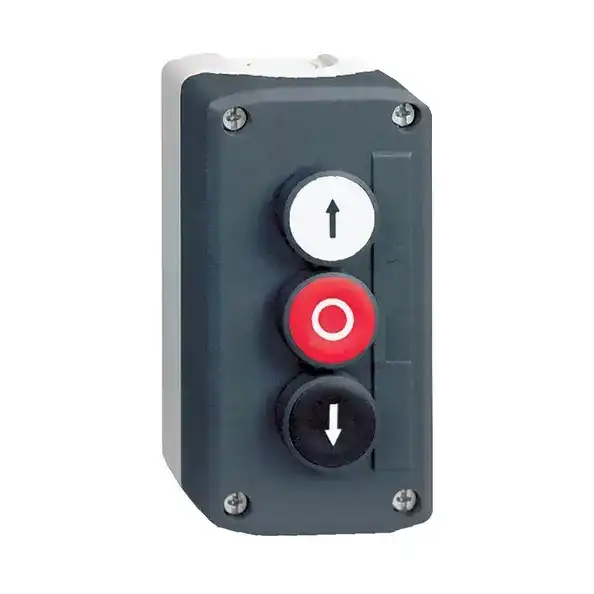

| | Operatör profili | 2 flush push-buttons - 1 projecting push-button
| | Operatörlerin açıklaması | Beyaz ''yukarı ok'' 1 NA - kırmızı ''O'' 1 NK - siyah ''aşağı ok'' 1 NA
| | Kontrol istasyonu düzenleme | 1 sıva altı basmalı düğme, beyaz 1 NA, siyah yukarı ok isaret
1 çıkık basmalı düğme, kırmızı 1 NK O isaret
1 sıva altı basmalı düğme, siyah 1 NA, beyaz aşağı ok isaret
| | Işaretleme yeri | Push-buton üzerinde işaretleme
| | Kontak işlemi | Yavaş kesen
| Tamamlayıcı | Kablo girişi | Kablo girişi için 2 knock-out, kelepçeleme kapasitesi: 14 mm
Pg 13 kablo rakoru ve ISO M20 için 2 knock-out, kelepçeleme kapasitesi: 12 mm
| | Ürün ağırlığı | 0,299 kg
| | Yüksek basınçlı rondelaya direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m
| | Işaretin rengi | Beyaz başlıklarda siyah işaret
Yeşil, kırmızı veya siyah başlıklarda beyaz işaret
| | Pozitif açıklık | Ile 'e uygunEN/IEC 60947-5-1 ek K
| | Çalışma hareketi | 1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)
| | Çalışma gücü | 3,5 N NK değişimi elektrik durumu
3,8 N Elektrik durumu değişimi YOK
| | Mekanik dayanıklılık | 10000000 cycles
| | Bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
| | Sıkma torku | 0,8…1,2 N.m 'e uygunEN/IEC 60947-1
| | Vida başının şekli | Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
| | Kontak malzemesi | Gümüş alaşım (Ag/Ni)
| | Kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
| | [Ith] klasik açık hava termik akımı | 10 A 'e uygunEN/IEC 60947-5-1
| | [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1
| | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1
| | [Ie] nominal çalışma akımı | 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
| | Elektrik dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
| | Elektrik güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA 'e uygunEN/IEC 60947-5-4
| Ortam | Koruyucu bakım | TH
| | Depolama ortam koşulları | -40…70 °C
| | Çalışma için ortam hava sıcaklığı | -40…70 °C
| | Elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 60536
| | IP koruma derecesi | IP66 'e uygunIEC 60529
IP69
IP69K
IP67
| | NEMA koruma derecesi | NEMA 13
NEMA 4X
| | IK koruma derecesi | IK03 'e uygunEN 50102
| | Standartlar | UL 508
EN/IEC 60947-1
EN/IEC 60947-5-4
EN/IEC 60947-5-1
CSA C22.2 No 14
EN/IEC 60947-5-5
JIS C8201-5-1
JIS C8201-1
| | Titreşim direnci | 5 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6
| | Darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 7,2 cm
| | Package 1 Width | 10,2 cm
| | Package 1 Length | 14,6 cm
| | Package 1 Weight | 288,0 g
| | Unit Type of Package 2 | CAR
| | Number of Units in Package 2 | 5
| | Package 2 Height | 15,2 cm
| | Package 2 Width | 13,6 cm
| | Package 2 Length | 39,0 cm
| | Package 2 Weight | 1,606 kg
| Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | REACh, SVHC içermez | Evet
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
EU RoHS Bildirisi
| | Toksik ağır metal içermez | Evet
| | Cıva içermez | Evet
| | RoHS muafiyet bilgileri |
Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili |
Kullanım Sonu Bilgileri
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
